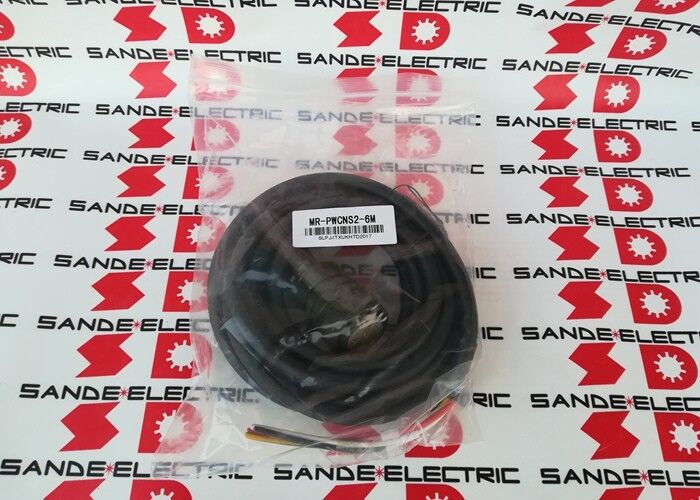

Nouveau Mitsubishi MR-PWCNS2-6M MRPWCNS26ML expédition rapide

MR-PWCNS2-6M. Le câble d'alimentation du servomoteur Mitsubishi 7 broches / IP67 / 6m / HC-LP / HC-RP / HC-UP / HA-LP

Connecteur d'alimentation IP67 à 7 broches pour servo-moteurs Mitsubishi HC/HA/HG

The MR-PWCNS2-6M is a 6-metre servo motor power cable with factory-fitted connector set — providing the pre-terminated power connection between the Mitsubishi MELSERVO MR-J3 or MR-J4 servo amplifier and mid-range HC, HA et servo moteurs de la série HG.Le connecteur à 7 broches accueille les conducteurs d'alimentation du moteur en trois phases et la terre protectrice, ainsi que des contacts supplémentaires pour les circuits de freinage ou de capteur thermique du moteur.

IP67 protection at the motor connector ensures reliable power connection in the coolant and chip-contaminated environment of CNC machine tool motor locations — the sealed connector prevents moisture ingress into the motor power terminals regardless of machine coolant conditions.

Principales spécifications

Connecteur d'alimentation à 7 broches

Le format à 7 broches du MR-PWCNS2-6M peut accueillir tous les circuits moteurs et auxiliaires:

Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:Trois contacts fournissent l'alimentation triphasique à fréquence variable de la sortie du servo-amplificateur aux enroulements du stator du moteur, le courant d'entraînement principal du moteur.

Terre de protection (PE):Un contact fournit la terre de sécurité du châssis du moteur, reliant le boîtier du moteur au bus de terre de la cabine d'entraînement par le câble.

Des contacts de freinage ou auxiliaires:The remaining pins carry the electromagnetic holding brake supply (for motors with integrated brakes) or motor thermal sensor signals — the additional motor-side circuits that the servo amplifier monitors for motor protection and brake control.

The 7-pin format is defined by Mitsubishi for the HC-LP/RP/UP and HA-LP motor class — a different connector size and pin count from the smaller HC/HF class motors (4-pin) and larger motors (higher pin count or different connector type).

Applications

Autres appareils pour la fabrication de machines à sous-traiterServomotors d'axe d'alimentation sur les centres d'usinage, les centres de tournage et les broyeurs √ Les moteurs de la série HC/HA connectés aux amplificateurs MR-J3 par le câble d'alimentation MR-PWCNS2-6M.

Robots industriels:Servo moteurs à entraînement conjoint dans des robots industriels multiaxes utilisant des servo-amplificateurs MR-J3 Le connecteur IP67 résiste aux conditions de l'environnement des articulations du robot.

Traitement des matières à commande servo:Indexation des convoyeurs, systèmes de prise en place et véhicules guidés automatisés utilisant des servomoteurs HC/HA pour un contrôle précis du mouvement.

Équipement de fabrication de semi-conducteurs:Servo-axes de précision sur les systèmes de manipulation des plaquettes et les équipements d'inspection HC-UP moteurs à très faible inertie et amplificateurs MR-J3.

Questions fréquentes

Q1: Quelle est la différence entre MR-PWCNS2 et les autres variantes de MR-PWCNS (MR-PWCNS1, 3, 4, 5)?

La série MR-PWCNS utilise différentes tailles de connecteurs et nombres de broches pour différentes classes de courant du moteur.Le MR-PWCNS2 couvre le HC-LP202/302, HC-RP353/503, HC-UP202/352/502, HA-LP502 (intervalle intermédiaire). MR-PWCNS3/4/5 desservent des moteurs de courant progressivement plus élevé.Confirmer toujours la bonne variante de connecteur du guide de câble de servo-amplificateur du moteur spécifique.

Q2: Quel est le connecteur de type droit (par opposition à l'angle) sur MR-PWCNS2-6M?

Le corps du connecteur droit s'aligne sur l'axe du câble, le câble sort directement de l'arrière du boîtier du connecteur.Le type droit est standard pour la plupart des installations de servo-moteurs; le type L est utilisé lorsque l'espace d'installation derrière le connecteur du moteur est limité.Confirmer que l'espace disponible derrière le connecteur de puissance du moteur accepte une sortie de câble de type droit avant de spécifier MR-PWCNS2-6M.

Q3: Le MR-PWCNS2-6M fonctionne-t-il aussi bien avec les servo-amplificateurs MR-J4 que MR-J3?

Oui Mitsubishi Electric spécifie la compatibilité MR-PWCNS2 pour les amplificateurs de la série MR-J4 avec les servomotors de la série HG-RR et HG-UR (avec la série HC/HA compatible MR-J3 d'origine).Confirmer à partir du manuel du servo-amplificateur MR-J4 que MR-PWCNS2 est le câble d'alimentation du moteur spécifié pour le modèle de moteur utilisé..

Q4: Le MR-PWCNS2-6M est-il disponible dans différentes longueurs?

Le câble MR-PWCNS2 est disponible en plusieurs longueurs standard: options plus courtes pour les mises en page compactes de la machine,et longueurs plus longues (15 m et autres) pour les machines de plus grande taille où le moteur est situé à une distance significative de l'armoire du servo-amplificateurLe suffixe "-6M" identifie la variante de 6 mètres.
