Siemens 6FC5210-0DF02-0AA0 | SINUMERIK 810D / 840D PCU50 Unité de contrôle du panneau — Pentium II / Windows NT4.0

Numéro de pièce : 6FC5210-0DF02-0AA0

Fabricant : Siemens AG (Allemagne)

Type de produit : PCU50 — Unité de contrôle du panneau

La fenêtre de l'opérateur sur la machine

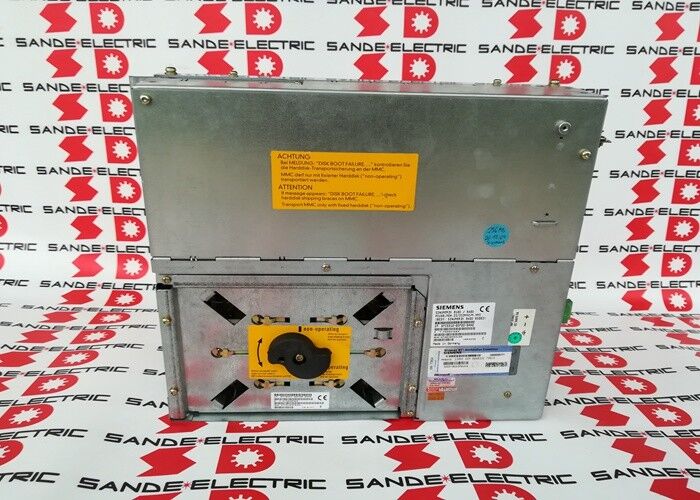

Le 6FC5210-0DF02-0AA0 est le PCU50 (unité de contrôle du panneau) pour les systèmes CNC SINUMERIK 810D et 840D de Siemens. C'est la plateforme informatique derrière l'interface opérateur — l'unité qui exécute le logiciel HMI Advanced, rend l'affichage CNC, traite les entrées de l'opérateur et communique avec l'unité de contrôle numérique (NCU) pour coordonner les opérations de la machine.

Dans l'architecture SINUMERIK, le PCU50 se situe entre le panneau opérateur (clavier et écran) et la NCU. La NCU gère les calculs de contrôle CNC en temps réel. Le PCU50 gère l'interface humaine — gestion des programmes, saisie des corrections d'outils, affichage des paramètres machine et édition des programmes. Les deux doivent être opérationnels pour que le CNC soit pleinement fonctionnel.

Le processeur Pentium II / 333 MHz et la spécification de 128 Mo de RAM placent cette unité dans la génération SINUMERIK 840D de la fin des années 1990 au début des années 2000. Il exécute Windows NT 4.0 avec HMI Advanced, qui est le logiciel d'interface opérateur de Siemens pour les systèmes 840D (configuration OS : BS003). Un disque dur est inclus à l'intérieur du boîtier du PCU50, monté sur une plaque antivibratoire — un composant sujet aux pannes sur les anciennes unités qui peut être résolu avec des kits de remplacement SSD ou flash.

HMI Advanced et configuration logicielle

HMI Advanced est le progiciel opérateur de Siemens pour SINUMERIK 840D. Il fournit l'interface opérateur CNC standard : sélection et édition des programmes, gestion des outils, affichage des paramètres machine, gestion des alarmes et surveillance de l'état des axes. La version du logiciel sur le PCU50 installé doit correspondre à la version du logiciel système de la NCU. Des versions logicielles HMI et NCU incompatibles provoquent des erreurs d'interface et peuvent empêcher une communication correcte avec l'opérateur.

Lors du remplacement d'un PCU50, la configuration logicielle HMI — y compris les cycles spécifiques à la machine, les adaptations d'écran spécifiques au client et les paramètres d'entraînement référencés au niveau HMI — doit être sauvegardée à partir de l'unité d'origine avant le remplacement.

Spécifications clés

FAQ

Q1 : L'écran SINUMERIK 840D est vierge ou figé. La NCU fonctionne (les entraînements d'axes sont en ligne). Le PCU50 est-il la cause ?

Une NCU fonctionnelle avec un écran HMI vierge ou figé est la présentation classique d'un PCU50 défaillant. Le voyant d'état interne de la NCU doit être vérifié pour confirmer que la NC est active. Si la NC fonctionne normalement et que seul le HMI ne répond pas, le PCU50 est défaillant — généralement le disque dur, la partition de démarrage Windows NT ou l'alimentation interne du PCU50.

Q2 : Le PCU50 démarre sous Windows NT mais HMI Advanced ne démarre pas ou affiche une erreur. Que faut-il vérifier ?

Un PCU50 qui démarre sous Windows mais ne parvient pas à lancer HMI Advanced indique généralement une installation HMI corrompue, un lien de communication NCU défaillant (vérifiez la connexion MPI ou PROFIBUS entre le PCU et la NCU) ou une incompatibilité de version logicielle entre le HMI et la NCU. Vérifiez d'abord la connexion NCU — HMI Advanced nécessite une communication NCU active pour s'initialiser.

Q3 : Le disque dur du PCU50 est défaillant. Peut-il être remplacé sans perdre la configuration de la machine ?

Le disque dur contient l'installation de Windows NT, le logiciel HMI Advanced et tous les cycles et configurations spécifiques à la machine. Une sauvegarde doit être effectuée avant tout travail sur le disque dur — soit une image disque complète, soit une sauvegarde spécifique SINUMERIK via les outils Siemens PCU-FLASH ou d'archivage. Sans sauvegarde, les données spécifiques à la machine sont perdues et doivent être recréées à partir de la documentation MTB. Des kits de mise à niveau SSD ou CompactFlash sont disponibles pour remplacer le disque dur rotatif par un stockage à état solide.

Q4 : Un remplacement 6FC5210-0DF02-0AA0 provenant d'une autre machine peut-il être utilisé ?

Le matériel PCU50 n'est pas spécifique à la machine, mais la configuration logicielle l'est. Un PCU50 de remplacement provenant d'une autre machine démarrera avec la configuration HMI de la machine précédente. Avant de pouvoir faire fonctionner la nouvelle machine, la configuration logicielle spécifique à la machine doit être restaurée à partir de la sauvegarde. N'utilisez jamais une machine avec la configuration HMI d'une autre machine sans confirmer tous les paramètres.

Q5 : Quel est l'équivalent actuel de Siemens pour une mise à niveau du système SINUMERIK 840D ?

SINUMERIK 840D sl (Solution Line) avec PCU50.5 ou les unités NCU 7x0 intégrées avec HMI sl sont les équivalents de la génération actuelle. La migration de 840D vers 840D sl est un remplacement complet du système de contrôle — tout le matériel, le câblage et le logiciel doivent être mis à jour. Le constructeur de machines-outils ou le partenaire de service Siemens doit être consulté pour une évaluation de la migration.
