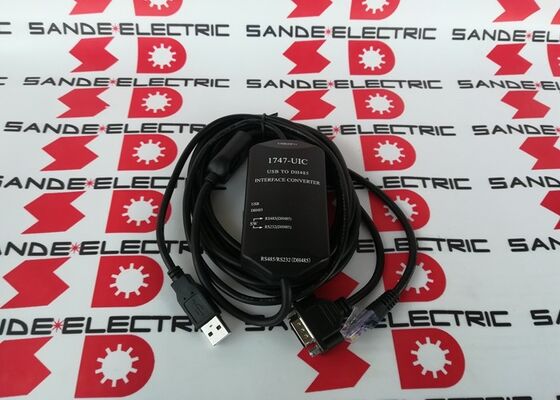

Le câble de programmation AB 1747-UIC pour Allen Bradley USB à DH485 - USB à 1747-PIC PLC

1747-UIC | Convertisseur d'interface USB vers DH-485 série SLC 500 — 12 Mbps / 19,2 Kbps / isolation 500 V / alimenté par USB

1747-UIC — USB vers DH-485 pour les réseaux SLC série 500

Le 1747-UIC est un convertisseur d'interface USB vers DH-485 pour la plate-forme PLC série SLC 500 — offrant une connectivité USB moderne au réseau industriel série DH-485. Il connecte le port USB d'un ordinateur portable ou de bureau aux contrôleurs SLC 500 équipés du DH-485, aux terminaux opérateur PanelView et aux isolateurs réseau, permettant la programmation, la surveillance et l'échange de données sans nécessiter un port série RS-232 existant.

À mesure que les PC abandonnaient les ports série RS-232, la dépendance RS-232 du réseau DH-485 est devenue un obstacle pratique pour les ingénieurs de terrain. Le 1747-UIC résout ce problème en traduisant l'USB en DH-485 de manière transparente — apparaissant au logiciel de programmation comme un canal de communication standard vers le réseau 1747.

Spécifications clés

Deux ports DH-485 — Un convertisseur, plusieurs connexions

Le 1747-UIC propose deux options d'interface DH-485 sélectionnables par commutateur :

Port RJ-45 (DH-485) :Le port principal pour une connexion directe aux canaux SLC 500 5/01, 5/02 et 5/03 CPU DH-485 à l'aide du câble de programmation standard SLC 500 RJ-45. Se connecte également aux isolateurs 1747-AIC et aux terminaux PanelView avec ports DH-485.

Port RS-232 DB9 :Pour la connexion aux processeurs SLC 5/03 canal 0 et supérieurs, aux isolateurs 1761-NET-AIC, aux automates série 1761, aux terminaux CompactLogix, FlexLogix, ControlLogix et PanelView avec interfaces RS-232 DH-485.

Le sélecteur bascule entre ces deux types de ports — le port actif est confirmé par l'affichage d'état LED.

Applications

Programmation et surveillance automate SLC 500 :Connexion d'un ordinateur portable de programmation exécutant le logiciel de programmation API applicable aux processeurs SLC 500 5/01, 5/02, 5/03 pour le téléchargement, le téléchargement, la surveillance en ligne et le diagnostic des défauts.

Configuration du terminal PanelView :Chargement et téléchargement d'applications IHM vers les terminaux opérateurs PanelView connectés au réseau DH-485.

Diagnostic réseau :Parcourir le réseau DH-485 pour identifier les nœuds connectés, vérifier l'état de la communication et diagnostiquer les défauts du réseau à l'aide de RSLinx ou d'outils de diagnostic réseau compatibles.

Récupération de données historiques :Connexion aux contrôleurs SLC 500 pour la récupération d'enregistrement de données, le téléchargement d'enregistrements de production et la collecte de données de maintenance dans des installations sans infrastructure réseau permanente vers le panneau de commande.

Intégration du système d'entraînement et de mouvement :Accès aux systèmes ControlLogix et CompactLogix via le port RS-232 DB9 pour la mise en service, le réglage des paramètres et l'investigation des défauts dans les systèmes dotés d'options de communication DH-485.

FAQ

Q1 : Quel port DH-485 sur 1747-UIC est utilisé pour quel type de processeur SLC 500 ?

Le port RJ-45 se connecte aux processeurs SLC 500 5/01, 5/02 et 5/03 via le câble de programmation SLC standard à la prise RJ-45 DH-485 du processeur. Le port RS-232 DB9 se connecte au canal 0 du SLC 5/03 (et aux processeurs 5/04, 5/05), aux isolateurs AIC+ et aux contrôleurs de la série 1761. Sélectionnez le port et le câble appropriés pour le périphérique spécifique auquel vous accédez - utilisez le sélecteur pour activer le port requis.

Q2 : 1747-UIC fonctionne-t-il avec les systèmes d'exploitation Windows actuels ?

Le 1747-UIC utilise un pilote intégré compatible avec le protocole de communication DH-485 dans les versions actuelles du logiciel de programmation d'automate industriel. Confirmez la compatibilité du pilote avec la version Windows installée à partir de la documentation incluse avec le 1747-UIC. La compatibilité avec Windows 10 et 11 est confirmée par la plupart des utilisateurs disposant d'installations de pilotes actuelles.

Q3 : Le 1747-UIC peut-il se connecter simultanément à plusieurs appareils DH-485 ?

Non : le 1747-UIC prend en charge une seule connexion DH-485 active à la fois. Il peut communiquer séquentiellement avec plusieurs nœuds sur le même réseau DH-485 (le réseau lui-même prend en charge jusqu'à 32 nœuds), mais une seule connexion ordinateur/1747-UIC est active à la fois. Un convertisseur par ordinateur est la configuration maximale prise en charge.

Q4 : Qu'indiquent les trois voyants du 1747-UIC ?

LED 1 (alimentation) : verte lorsque le convertisseur reçoit une alimentation USB et fonctionne normalement. LED 2 (activité USB) : Clignote pendant le transfert de données USB entre l'ordinateur et le convertisseur. LED 3 (activité DH-485) : Clignote pendant la communication DH-485 sur le port actif. Aucune activité sur la LED 3 lorsqu'une connexion DH-485 est attendue indique une incompatibilité de câblage, de câble ou de protocole.

Q5 : Le 1747-UIC peut-il être utilisé sans le logiciel RSLinx ?

Le 1747-UIC communique à l'aide du pilote RSLinx DF1 RS-232 Full-Duplex, un pilote intégré compatible avec le protocole standard DH-485. RSLinx ou une plate-forme de communication industrielle compatible est requis pour que le logiciel de programmation communique via le 1747-UIC avec l'automate ou le terminal cible. Le fonctionnement direct sans pilote n’est pas pris en charge.
