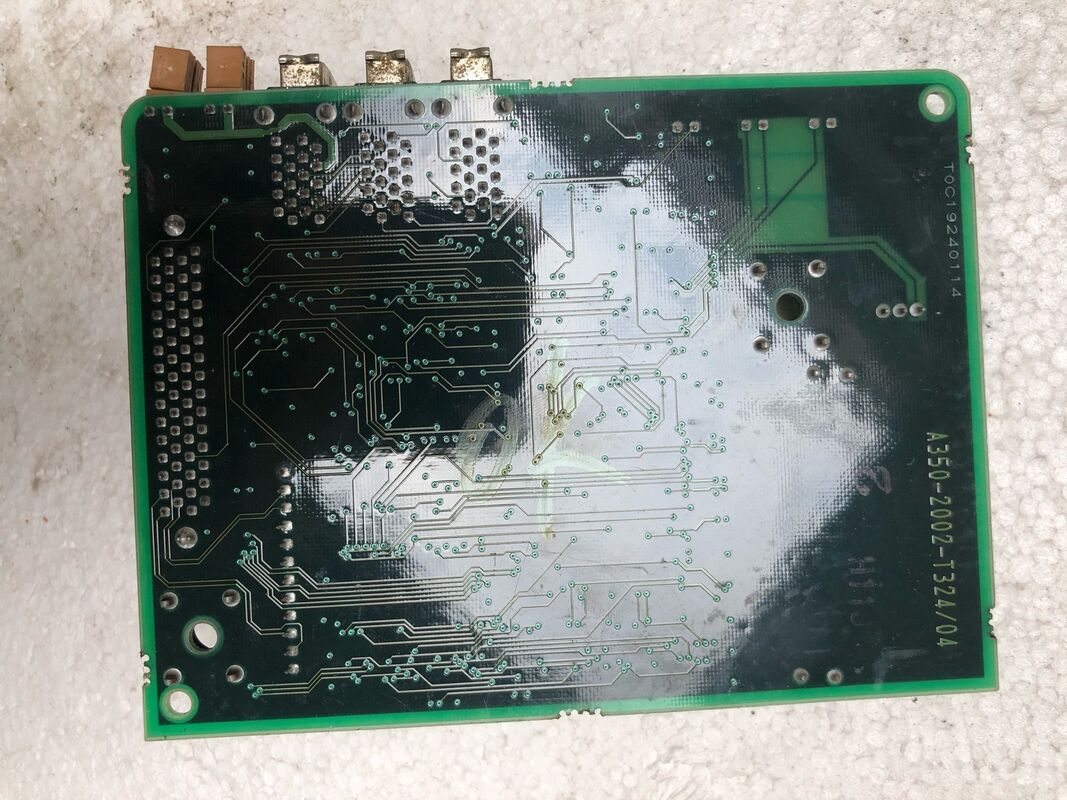

A350-2002-T324 carte de circuit Fanuc

A350-2002-T324∙ Numéro de fabrication du PCB FANUC A350 A20B-2002 Famille de cartes d'entrée/sortie et d'interface

A350-2002 L'identité de fabrication pour les cartes A20B-2002

Tout comme les numéros de fabrication de l'A350-2101-Txxx correspondent aux cartes motrices de l'A20B-2101,A350-2002-TxxxLes numéros identifient les panneaux dans leA20B-2002La série A20B-2002 couvre une gamme d'interfaces CNC et de cartes d'E/S situées entre le contrôleur CNC et les composants de la machine orientés vers l'opérateur.

L'A350-2002-T324 est l'étiquette de fabrication pour une carte spécifique de cette famille.

Informations clés sur le produit

La famille de cartes A20B-2002 ?? Interface d'entrée/sortie, de fond et d'opérateur

La série A20B-2002 remplit plusieurs fonctions au sein des systèmes de commande CNC FANUC:

Les panneaux d'entrée/sortie du panneau d'opérateur:Les produits les plus largement reconnus de cette série comprennent les cartes d'entrée/sortie de panneau d'opérateur 48DI/32DO, y compris l'A20B-2002-0520 (avec interface MPG) et l'A20B-2002-0521 (sans MPG).Ces tableaux sont placés entre les commandes physiques de l'opérateur (boutons, commutateurs, lampes indicateurs) et le PMC du CNC, gérant 48 entrées numériques des commutateurs de panneau et 32 sorties numériques vers les lampes de panneau via le bus série I/O Link.

Plaques d'interface de fond et de rack:D'autres cartes de cette série servent de circuits imprimés de fond pour les ensembles de racks de commande CNC, fournissant l'infrastructure de bus pour les ensembles de cartes CNC multi-slots.Ces cartes connectent physiquement plusieurs cartes module dans le même rack à travers un bus de fond partagé.

Modules d'interface:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

Le numéro de fabrication de l'A350-2002-T324 correspond à une carte spécifique de cette famille fonctionnelle.

Scénarios d'application

Faute d'entrée/sortie du panneau d'opération:Un CNC de la série i développe un comportement aléatoire du panneau de l'opérateur: des boutons spécifiques ne répondent pas, les voyants ne s'allument pas correctement.Le remplacement de la carte rétablit la fonction d'E/S complète du panneau d'opérateur.

Identification du panneau d'interface:Lors de l'entretien, un technicien identifie l'A350-2002-T324 à partir de l'étiquette de la carte lors d'une inspection de l'unité de commande CNC.La référencement croisé de ce numéro de fabrication avec la documentation de maintenance confirme la fonction de la carte et le remplacement correct.

Questions fréquentes

Q1: Comment la liaison I/O relie-t-elle l'A350-2002-T324 au CNC?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre)Le maître de liaison E/S est dans le CNC; l'A350-2002-T324 (ou son équivalent A20B-2002) est un nœud esclave.Cela remplace la nécessité de connexions filaires individuelles de chaque interrupteur et lampe à la CNC.

Q2: Quelle est la différence entre l'A350-2002-T324 et le numéro commercial A20B-2002-xxxx?

L'A350-2002-T324 est le numéro de fabrication du PCB FANUC's internal manufacturing drawing reference imprimé sur le tableau.A20B-2002-xxxx est le numéro de commande commerciale utilisé pour les achats et dans les manuels de maintenanceLes deux références identifient le même PCB physique. Le numéro de fabrication est lu sur l'étiquette du carton; le numéro commercial se trouve dans les listes de pièces de rechange et la documentation d'achat.

Q3: Une carte A350-2002 peut-elle être remplacée sans mettre à jour le programme PMC du CNC?

Oui, le programme d'échelle PMC s'adresse à l'E/S par l'adresse de liaison E/S ¢ et non par la version matérielle spécifique de la carte.Le remplacement d'un A350-2002-T324 défaillant par une carte de remplacement correctement configurée à la même adresse de liaison I/O rétablit la communication I/O du PMC de manière transparenteIl n'est pas nécessaire de modifier le programme du PMC pour un remplacement uniforme du conseil.

Q4: Combien de cartes A350-2002 (A20B-2002) peuvent être connectées dans un système CNC?

Le lien d'E/S prend en charge plusieurs nœuds esclaves dans une configuration de chaîne de marguerite.Le nombre maximal de nœuds dépend de la capacité de liaison E/S de la CNC. Chaque nœud occupe un nombre défini d'adresses E/S.. Pour la plupart des systèmes CNC de la série i, le lien I/O prend en charge suffisamment de nœuds pour accueillir plusieurs panneaux d'opérateur aux côtés d'unités d'E/S pour l'E/S de la machine, l'armoire magnétique de puissance,et autres interfaces périphériques.

Q5: Le remplacement de l'A350-2002-T324 nécessite-t-il une reconfiguration de l'adresse de liaison E/S?

Uniquement si la carte de remplacement est configurée avec une adresse de nœud de liaison E/S différente de celle de la carte défectueuse.Le remplacement standard par une carte de configuration identique à la même adresse ne nécessite pas de reconfiguration.Si la carte de remplacement a une configuration d'adresse différente, les paramètres de liaison E/S du CNC doivent être mis à jour pour correspondre.Vérifiez la configuration de l'adresse à partir de la documentation électrique de la machine avant de monter le remplacement.
