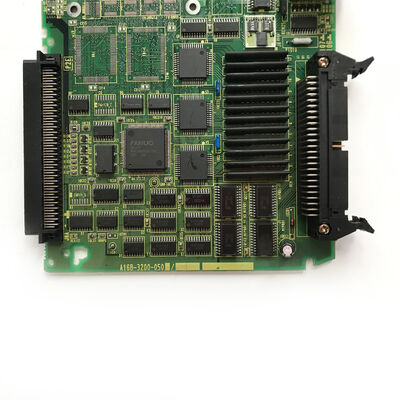

Système Fanuc I O Tableau A16B-3200-0500 Nouveau et original Gratuit DHL

A16B-3200-0500 ∙ FANUC série 0i-B carte d'entrée/sortie sans serveur de données ∙ F0i-B contrôle / interface d'entrée/sortie de machine / PCB CNC

La désignation "sans serveur de données"

La carte d'entrée/sortie de la série 0i-B de FANUC est disponible en deux configurations pour différentes applications:

Avec le serveur de données:Inclut une fonction de stockage local intégrée une zone de stockage flash ou disque dur compact dans le CNC qui permet de stocker localement les programmes de grandes pièces et de les diffuser en continu vers le tampon d'exécution CNCUtile pour les programmes complexes et longs trop grands pour être intégrés dans la mémoire de programme standard du CNC.

Sans serveur de données (A16B-3200-0500):La carte d'E/S sans le matériel de stockage local. C'est la variante correcte pour les systèmes 0i-B où les programmes de pièces sont chargés directement dans la mémoire de programme du CNC,ou lorsque le streaming de programmes DNC est géré via l'interface Ethernet ou RS-232C plutôt que par une unité de stockage de serveur de données embarqué.

L'installation de la mauvaise variante avec le serveur de données au lieu de sans ajoute du matériel auquel le logiciel système ne s'attend pas, provoquant potentiellement des alarmes de configuration.

Informations clés sur le produit

Fonction de carte d'entrée/sortie dans le CNC 0i-B

Dans l'unité de commande 0i-B, la carte d'E/S gère l'échange de signaux entre le PMC interne de la CNC et les dispositifs électriques de la machine:

Les entrées:Commutateurs de position, capteurs de pression hydraulique, verrouillage de porte, capteurs de niveau de liquide de refroidissement, commutateurs de panneau d'opérateur et signaux d'état du relais de sécurité.Le PMC lit ces entrées à chaque cycle de balayage pour surveiller l'état de la machine.

Produits:Relais de pompe de liquide de refroidissement, décharge de frein de broche, décharge de frein d'axe, commande de soupape hydraulique, commande de moteur de changement d'outil, commande de lampe d'indicateur et conducteurs LED du panneau d'opération.Le PMC écrit à ces sorties pour contrôler les séquences de la machine.

L'A16B-3200-0500 fournit l'interface physique - les connexions terminales, le conditionnement du signal et l'interface de bus - qui rend cet échange de signal possible.

Scénarios d'application

0i-B défaut de la carte d'entrée/sortie CNC:Un centre d'usinage CNC FANUC 0i-B développe des alarmes aléatoires d'entrée/sortie PMC ¢ des défaillances intermittentes de fonctions spécifiques de la machine sans défaillance mécanique correspondante.Les essais confirment que la carte d'E/S ne peut pas transmettre correctement les signaux entre les dispositifs de champ de la machine et le PMC.Le remplacement de l'A16B-3200-0500 rétablit une communication fiable.

Rétablissement de l'unité de commande CNC:Une unité de commande de la série 0i-B retirée d'une machine est remise en état pour être réutilisée.La carte d'entrée/sortie A16B-3200-0500 est remplacée avec d'autres composants vieillissants pour fournir une unité de commande connue pour la prochaine installation.

Questions fréquentes

Q1: Comment confirmer que le système 0i-B nécessite la variante "sans serveur de données"?

Vérifiez l'étiquette de la carte I/O existante pour le numéro de pièce A16B-3200-0500. Si elle lit ce numéro, le système est confirmé pour utiliser la variante sans serveur de données.vérifier la documentation de configuration matérielle du système CNC (manuel de connexion) pour le type de contrôleur 0i-B applicable il spécifiera quelle variante de carte d'E/S est correcte pour cette configuration.

Q2: Le remplacement de l'A16B-3200-0500 nécessite-t-il des modifications du programme PMC?

Non. Le programme PMC s'adresse à l'E/S de la machine par l'adresse E/S non par le matériel spécifique de la carte.Le remplacement de l'A16B-3200-0500 par un remplacement correctement monté rétablit la communication E/S sans modification du programme PMC.. Vérifier toutes les fonctions d'E/S de la machine après le montage pour confirmer que la carte de remplacement fonctionne correctement avant de reprendre la production.

Q3: Quelles alarmes indiquent que l'A16B-3200-0500 a échoué?

les codes d'alarme PMC liés à des erreurs de communication de liaison E/S, à des erreurs aléatoires ou persistantes d'adresse E/S qui ne correspondent pas à des défauts des dispositifs de terrain,et les défaillances intermittentes de la séquence de la machine qui remontent à des adresses d'E/S spécifiques pointent tous vers un problème de carte d'E/SConfirmez que le câblage, les capteurs et les actionneurs sont intacts avant de conclure que la carte a échoué.

Q4: L'A16B-3200-0500 est-il utilisé sur tous les modèles CNC 0i-B ou sur des variantes spécifiques?

L'A16B-3200-0500 est confirmé pour la commande FANUC Série 0i-B (F0i-B).et autres configurationsLa carte d'entrée/sortie peut être commune dans ces variantes car elle sert le même emplacement matériel dans l'unité de commande 0i-B quel que soit le type de machine.Confirmer à partir de la liste des pièces détachées du contrôleur spécifique avant de commander.

Q5: Quelles données doivent être sauvegardées avant de remplacer l'A16B-3200-0500?

La carte d'E/S ne contient pas de paramètres ou de programmes CNC. Cependant, par précaution, avant toute maintenance CNC, effectuez une sauvegarde complète de la SRAM en sauvegardant tous les paramètres CNC, les programmes de pièces, les données d'outil,et programme d'échelle des PMC vers les médias externesCela garantit la récupération des données si un événement inattendu survient pendant la maintenance.
