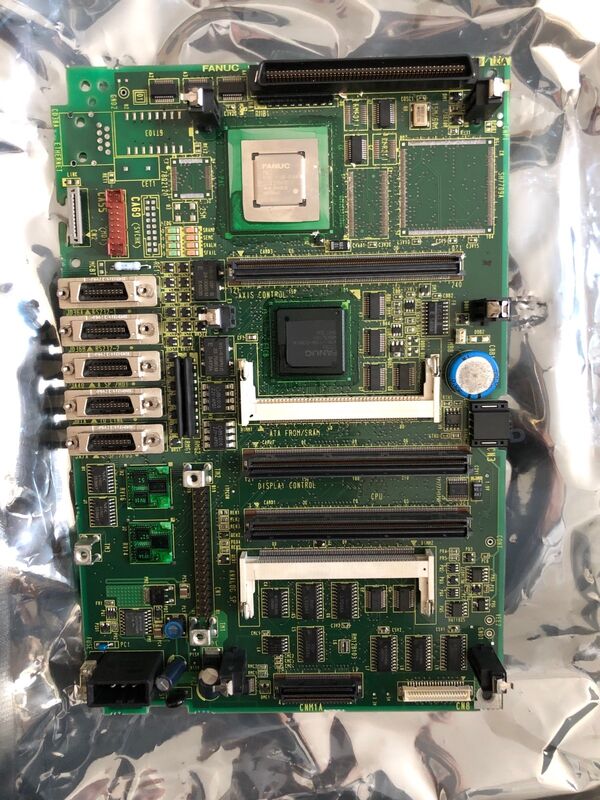

A20B-8101-0280 | FANUC Zero iC (Série 0i-C) PCB principal — MMX Pentium / Multi-Axis / Fonctions PC / Modules enfichables

Série 0i-C — Là où la plateforme Zero i a mûri

La FANUC Series 0i-C (Zero i Model C) est la troisième génération matérielle de la plateforme 0i. Chaque génération successive de 0i a apporté des améliorations significatives en termes de capacités :

0i-A (première génération) :Établissement de l'architecture matérielle 0i : une CNC à coût optimisé avec un traitement 486DX2 et un petit complément d'E/S pour les applications de base d'usinage et de tournage.

0i-B (deuxième génération) :Affinement de l'architecture de la carte, amélioration des capacités des paramètres d'asservissement et de broche et options de communication étendues.

0i-C (troisième génération) :Mise à niveau vers un processeur MMX Pentium — une amélioration significative des performances de traitement par rapport au matériel de classe 486DX2 des générations précédentes. Le 0i-C a également introduit la fonction PC intégrée en standard, permettant à la CNC de communiquer via Ethernet et de prendre en charge les applications IHM directement sur l'unité de contrôle.

L'A20B-8101-0280 est le PCB principal (carte principale) de cette génération 0i-C — l'ensemble matériel central auquel tous les modules d'option se connectent au sein de l'unité de commande CNC.

Spécifications clés

Fonctions PC intégrées — Connectivité pour les environnements de production modernes

Les fonctions PC intégrées de la génération 0i-C permettent à la CNC de :

• Connectez-vous à un réseau d'usine via Ethernet pour le streaming de programmes DNC
• Exécutez des tâches de collecte de données qui rapportent les chiffres de production et l'état des machines aux systèmes MES.
• Prise en charge de la surveillance et des diagnostics à distance à partir d'un PC connecté
• Transférer des programmes et des paramètres entre la CNC et le stockage en réseau

Ces capacités ont été ajoutées aux générations 0i précédentes ; sur le 0i-C, ils font partie de l'architecture standard de la carte principale.

Scénarios d'application

Défaillance de la carte principale CNC 0i-C :Un centre d'usinage CNC FANUC 0i-C ne démarre pas, affichant des codes d'alarme système pointant vers le PCB principal. Après avoir vérifié que les modules de mémoire et l'alimentation sont intacts, l'A20B-8101-0280 est remplacé. Le système se recharge à partir des modules FROM et reprend un fonctionnement normal.

Restauration de la connectivité Ethernet :Une CNC 0i-C perd sa connexion Ethernet après un défaut au niveau de la carte. Le remplacement de l'A20B-8101-0280 restaure la fonction du port Ethernet intégré ainsi que toutes les autres capacités CNC.

FAQ

Q1 : Quels modules enfichables se connectent à l'A20B-8101-0280 ?

L'A20B-8101-0280 fournit des emplacements de module pour FROM (Flash ROM — logiciel système CNC), SRAM (stockage de paramètres et de programmes sauvegardé sur batterie), de modules d'extension DRAM en option et de cartes d'options graphiques ou de communication. La configuration des modules installés détermine les capacités spécifiques du système CNC 0i-C.

Q2 : L'A20B-8101-0280 est-il compatible avec les configurations 0i-MC (centre d'usinage) et 0i-TC (centre de tournage) ?

Le matériel de la carte principale est commun sur toute la plate-forme 0i-C, quel que soit le type de machine. Le type de CNC (M = centre d'usinage, T = centre de tournage) est déterminé par le contenu du module FROM — l'image du logiciel système installée dans le FROM. Le même A20B-8101-0280 sert les deux, le type CNC étant résolu au niveau logiciel.

Q3 : Quelles données doivent être sauvegardées avant de remplacer l'A20B-8101-0280 ?

Avant de retirer la carte principale, sauvegardez : tous les paramètres CNC, les programmes de pièces, les données de décalage d'outil, les données de décalage d'origine et le programme d'échelle PMC. Ces éléments résident dans les modules SRAM et FROM, mais une sauvegarde complète garantit la récupération même si un module développe un problème lors du remplacement. Stockez simultanément les sauvegardes sur carte mémoire, USB (si pris en charge) et PC RS-232C.

Q4 : La fonction PC intégrée du A20B-8101-0280 nécessite-t-elle une configuration séparée après le remplacement de la carte ?

Les paramètres des fonctions Ethernet et PC (adresse IP, masque de sous-réseau, passerelle, paramètres du serveur DNC) sont stockés dans la mémoire des paramètres de la CNC et non dans la carte principale. Après avoir installé un A20B-8101-0280 de remplacement, ces paramètres sont restaurés à partir de la sauvegarde et la fonction Ethernet devrait reprendre normalement. Si l'adresse MAC de la carte de remplacement diffère, mettez à jour les réservations DHCP ou les attributions IP fixes dans la configuration du réseau de l'usine.

Q5 : Comment le 0i-C se compare-t-il à la génération 0i-D en termes de matériel de carte principale ?

La génération 0i-D utilise les cartes principales de la série A20B-8200-xxxx — une génération matérielle différente avec une architecture de processeur mise à jour, une capacité DRAM plus élevée et une interface de fonction PC mise à jour. Les cartes principales A20B-8101-0280 (0i-C) et A20B-8200-xxxx (0i-D) ne sont pas interchangeables. Les systèmes construits sur le matériel 0i-C continuent de fonctionner avec les cartes principales 0i-C pendant toute leur durée de vie.
