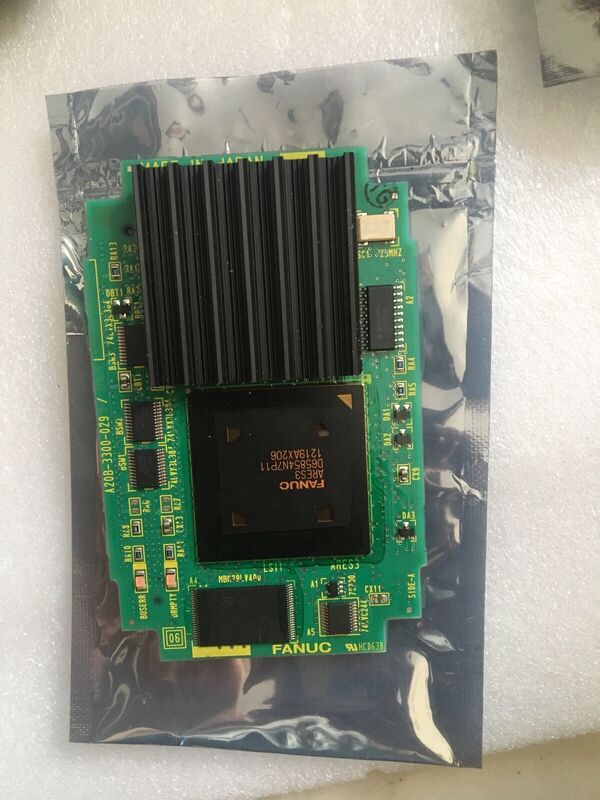

Carte PCB FANUC originale A20B-3300-0293, nouveau

A20B-3300-0293 | Module CPU FANUC 486 — 16 Mo DRAM / Famille A20B-3300-029x / Carte processeur enfichable / CNC FANUC

A20B-3300 — La série de modules CPU

La série A20B-3300 est la famille de modules CPU enfichables de FANUC — les cartes processeur qui fournissent la capacité de traitement centrale des cartes principales CNC FANUC. La série couvre plusieurs générations de plates-formes CNC et d'architectures de processeur :

LeFamille A20B-3300-029xoccupe la gamme de processeurs de l'ère 486 :

La famille 029x représente la génération Intel 486 du traitement CNC de FANUC — un progrès significatif par rapport aux prédécesseurs du 486, offrant la puissance de traitement nécessaire aux plates-formes CNC de la série i de première génération.

Spécifications clés

Architecture 486 — Performances CNC à l'ère de la série i

Le processeur Intel 486 a apporté des avancées significatives par rapport à ses prédécesseurs lorsque FANUC l'a adopté pour les plates-formes CNC de la série i :

Unité à virgule flottante (FPU) sur puce :Le FPU intégré du 486 (absent dans le 386) gère les calculs à virgule flottante en émulation matérielle plutôt qu'en émulation logicielle. Pour les tâches CNC impliquant des transformations de coordonnées, des interpolations d'arc et des calculs de compensation d'outils, la virgule flottante matérielle fournit des résultats nettement plus rapides.

Architecture 32 bits partout :Le 486 était le premier processeur CNC 32 bits de FANUC : des chemins de données internes de 32 bits et un bus externe de 32 bits fournissent la largeur de données nécessaire aux exigences de calcul du logiciel CNC de la série i.

Capacité DRAM de 16 Mo :Les 16 Mo de DRAM sur le module fournissent l'espace mémoire de travail à partir duquel le logiciel du système CNC peut s'exécuter. Au démarrage, la CNC charge son logiciel système depuis FROM dans cette DRAM et l'exécute - 16 Mo était la capacité appropriée pour le logiciel de la série i de génération 486.

Scénarios d'application

Défaut du module processeur CNC :Une CNC FANUC développe des échecs de démarrage persistants ou des alarmes au niveau du processeur. Tous les modules de mémoire testent correctement. Le module processeur A20B-3300-0293 est identifié comme étant à l'origine du défaut. Le remplacement rétablit le démarrage et le fonctionnement normaux de la CNC. Une CNC FANUC i-series vieillissante subit une remise à neuf de l'électronique. Le module CPU A20B-3300-0293 est remplacé pour réinitialiser la durée de vie du processeur.

FAQ

Q1 : Quels systèmes CNC utilisent le module CPU A20B-3300-0293 486 ?

La famille A20B-3300-029x est destinée aux plates-formes CNC FANUC série i de l'ère des processeurs 486.

Les membres adjacents (0290, 0291) confirment la compatibilité avec les plates-formes des séries 15i, 16i, 18i et 21i dans leurs générations matérielles A et B.

Confirmez le modèle CNC spécifique dans la documentation matérielle de la carte hôte.

Q2 : Comment l'A20B-3300-0293 se compare-t-il aux modules de classe Pentium (A20B-3300-0312/0313) ?

La famille 029x utilise des processeurs Intel de classe 486. La famille 031x utilise des processeurs Intel Pentium. Le Pentium offre environ le double du débit d'instructions par horloge via son pipeline superscalaire à double problème, une bande passante de bus mémoire plus large et des performances en virgule flottante nettement plus rapides. Les deux générations de modules servent différentes générations de matériel CNC et ne sont pas interchangeables.

Q3 : Le remplacement de l'A20B-3300-0293 nécessite-t-il une reconfiguration CNC ?

Les paramètres CNC, l'échelle PMC et les programmes de pièce résident dans les modules SRAM et FROM, distincts du module CPU.

Le remplacement de A20B-3300-0293 n'affecte pas ces données stockées. La CNC démarre à partir de FROM et lit les paramètres de SRAM une fois le nouveau module installé.

Q4 : À quoi sert la DRAM de 16 Mo dans une CNC de l’ère 486 ?

La DRAM de 16 Mo sur l'A20B-3300-0293 est la mémoire de travail du processeur. Au démarrage, la CNC copie son logiciel système de FROM vers cette DRAM pour une exécution rapide. Toutes les variables d'exécution, les données du tampon d'anticipation, les informations sur l'état des axes et les données du programme actif résident dans cette DRAM pendant le fonctionnement de la machine. La capacité de 16 Mo correspond à l'empreinte logicielle des versions du logiciel CNC FANUC de l'ère 486.
