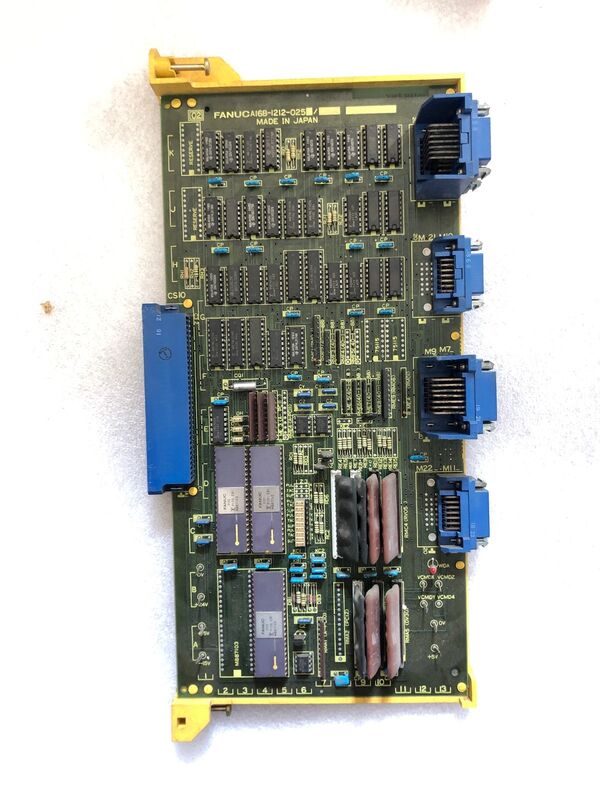

La carte triaxiale A16B-1212-O252

A16B-1212-0252 ∙ FANUC A16B-1212 série carte de circuit imprimé

A16B-1212 Une série de circuits imprimés FANUC de longue date

La série A16B-1212 englobe une large gamme de circuits imprimés FANUC desservant les gammes de produits CNC des années 1980 et 1990.Ces cartes couvrent plusieurs fonctions dans les armoires CNC FANUC: les unités d'alimentation, les cartes d'interface E/S, les circuits imprimés de commande graphique, les modules de mémoire et les cartes d'interface optionnelles des systèmes CNC de la série 0, de la série 15, de la série 16 et de la série 18.

Dans cette série, les numéros de pièces identifient les fonctions spécifiques des panneaux:

Plaques d'alimentation électrique(par exemple, A16B-1212-0100, 0110, 0871, 0901) alimentent le support de commande CNC à partir d'un réseau alternatif.

Plaques d'entrée/sortie et de connexion(par exemple, A16B-1212-0220) gérer les interfaces d'entrée/sortie du signal de la machine et les interfaces de servo/entraînement à broche.

Plaques de commande graphique(par exemple, A16B-1212-0182, 0340) fournissent des CRT et un traitement d'affichage pour les panneaux de l'opérateur.

Modules de mémoire et de ROM(par exemple, A16B-1212-0216) contiennent des logiciels de système et des programmes de stockage.

L'A16B-1212-0252 occupe une position fonctionnelle spécifique au sein de cette série, remplissant son rôle défini dans le système CNC FANUC pour lequel il a été conçu.

Informations clés sur le produit

Remplacement de PCB dans les systèmes CNC FANUC existants

Les machines construites sur la plateforme FANUC de la fin des années 80 au milieu des années 90 continuent à fonctionner dans les installations de production des décennies après leur installation.et l'investissement déjà réalisé en outillage, les appareils et les programmes permettent de maintenir ces machines en marche.

Lorsqu'une carte dans ces anciens systèmes CNC tombe en panne, le chemin de réparation est le remplacement de la carte.rétablir le fonctionnement du système sans nécessiter de modifications sur d'autres cartes, câblage ou paramètres CNC.

Scénarios d'application

Échec de la carte CNC:Un système CNC FANUC développe une défaillance au niveau de la carte. Le numéro de pièce sur la carte défectueuse est A16B-1212-0252.

Maintenance prévue:Une usine de production prévoit le remplacement de planches vieillissantes dans un système CNC FANUC de longue durée.

Questions fréquentes

Q1: Comment déterminer si A16B-1212-0252 est le bon remplacement de mon système?

Lisez le numéro de pièce sur l'étiquette de la carte installée dans votre système CNC. Si l'étiquette est A16B-1212-0252, c'est la pièce de rechange correcte.la liste des pièces détachées figurant dans le manuel de maintenance FANUC pour le modèle CNC spécifique correspond à chaque carte selon sa position de fente et son numéro de pièce.

Q2: La série A16B-1212 contient-elle des cartes pour les contrôleurs de robots ainsi que des systèmes CNC?

Certaines cartes A16B-1212 (notamment les variantes d'E/S et d'interface) apparaissent dans les applications de contrôleurs CNC et de robots au sein de la famille de produits FANUC.Le déploiement spécifique de l'A16B-1212-0252 dépend du système dans lequel il est actuellement installé- Confirmez le type de système hôte dans le manuel de maintenance avant de commander.

Q3: Y a-t-il des problèmes de compatibilité avec les suffixes de révision du conseil d'administration pour A16B-1212-0252?

Les cartes FANUC peuvent porter des suffixes de révision (par exemple, /01A, /02B). Ceux-ci identifient les mises à jour matérielles dans la même spécification fonctionnelle.mais confirmer à partir de la documentation du système si la révision exacte est essentielle pour l'application CNC spécifique.Notez la révision de l'étiquette du carton existante lors de la commande.

Q4: Quelles données peuvent être perdues lors du remplacement de l'A16B-1212-0252?

Cela dépend si la carte A16B-1212-0252 est une carte matérielle passive ou une carte qui transporte des données stockées (RAM, paramètres, firmware).L'interface) ne contient pas de données CNC. Les cartes mémoire ou ROM contiennent du contenu de programme et des paramètres qui nécessitent une restauration après remplacement. Identifiez le type de carte dans la documentation du système avant de procéder.

Q5: Quelles sont les procédures de détection et de sécurité ESD qui s'appliquent au remplacement de l'A16B-1212-0252?

Utilisez une ceinture de poignet antistatique mise à la terre et une surface de travail à l'abri des ESD.Éteignez le système CNC et confirmez que toutes les tensions internes ont été déchargées avant d'accéder aux cartes internes. Suivez la procédure de verrouillage/déverrouillage de la machine avant d'ouvrir l'armoire CNC.
