Le nouveau circuit imprimé original FANUC A20B-8101-0402 A20B81010402

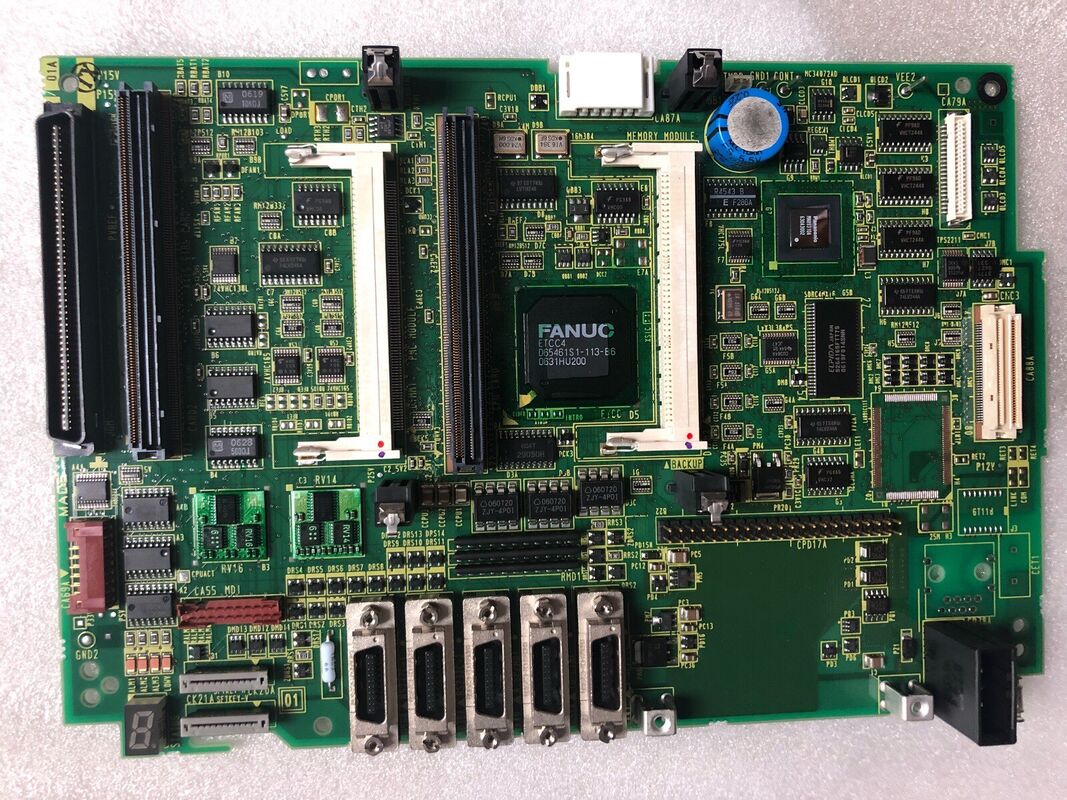

A20B-8101-0402 FANUC Série 32i-A PCB principal A6 2 chemins / 12 axes / Multi-Path CNC Master Board / Plateforme haut de gamme

Série 32i-A Le niveau de capacité

Au sein de la famille de produits 30i/31i/32i de FANUC, chaque série occupe une position distincte en fonction du nombre d'axes et de la capacité de tracé:

Série 30i-A:10 voies, jusqu'à 40 axes (32 axes d'alimentation + 8 fuseaux) pour les machines à fuseaux multiples et à voies multiples les plus complexes.

Série 31i-A:4 voies, jusqu'à 26 axes (20 axes d'alimentation + 6 broches) ¢ pour les machines à voies multiples avancées.

Série 32i-A:2 voies, jusqu'à 12 axes (9 axes d'alimentation + 3 fuseaux) pour les centres de tournage à 2 voies de grande capacité, les machines composites et les centres d'usinage avancés.

Le 32i-A occupe le niveau d'entrée de cette famille haut de gamme. Il apporte la gamme complète de capacités de la plateforme 30i/31i/32i ¢ nano interpolation, AI servo, contrôle de haute réponse HRV4,et la coordination de programmes multi-pistes pour les applications qui nécessitent 2 pistes et jusqu'à 12 axes mais ne nécessitent pas la configuration plus large des 30i ou 31i.

La carte principale A20B-8101-0402 A6 est le PCB maître qui sous-tend toutes ces capacités.

Principales spécifications

Ce qui fait de la 32i-A une plateforme haut de gamme

L'écart de capacité entre la série 0i et la série 32i-A reflète des décennies de développement CNC de FANUC:

Interpolation par nano:Le 32i-A calcule les commandes de servo à une résolution nanométrique plutôt qu'à une résolution micrométrique.Cette résolution de commande plus fine produit des surfaces plus lisses avec moins d' ondulation à haute fréquence.

Pour les appareils à commande automatique:Le CNC surveille en permanence la réponse de l'axe de servo et ajuste les gains en temps réel pour compenser le frottement, l'expansion thermique et les variations de charge tout au long du cycle de coupe.Cela maintient une servo rigidité constante dans toute la gamme de conditions de fonctionnement.

Coordination du programme sur plusieurs voies:Deux chemins de programme indépendants s'exécutent simultanément, avec des commandes de synchronisation entre chemins permettant un mouvement coordonné entre chemins.centre de tournage à deux tourelles utilise ce pour synchroniser les deux tourelles dans une seule séquence d'usinage continue.

Contrôle de courant HRV4:Le régulateur de courant High Response Vector de quatrième génération exécute la boucle de servo courant à des taux de mise à jour élevés, fournissant la servo rigidité et le rejet des perturbations nécessaires pour la haute vitesse,coupe de haute précision.

La carte principale A20B-8101-0402 A6 est le matériel qui héberge ces fonctionnalités, fournissant l'architecture de traitement, la connectivité de bus et l'infrastructure d'expansion des modules requises pour les fournir.

Scénarios d'application

32i-A défaillance CNC sur une machine composite:Un centre de tournage à deux broches avec un contrôle FANUC 32i-A ne s'initialise pas. Les deux chemins de programme sont inactifs et l'affichage ne montre aucun contenu.la carte principale A20B-8101-0402 est identifiée comme le composant défaillantLe remplacement par une carte A6 correctement configurée rétablit les deux voies de commande.

Remplacement prévu de la carte principale:Un atelier de réparation de machines-outils effectuant une rénovation complète de l'unité de commande 32i-A remplace l'A20B-8101-0402 dans le cadre d'un renouvellement au niveau de la carte,s'assurer que le CNC rénové commence sa prochaine période de service avec une carte principale fiable.

Questions fréquentes

Q1: En quoi le 32i-A diffère du 31i-A en termes d'architecture matérielle?

Le 31i-A prend en charge 4 voies de commande et jusqu'à 26 axes; le 32i-A prend en charge 2 voies et jusqu'à 12 axes.Il ne s'agit pas de configurations limitées par logiciel du même matériel, elles utilisent un matériel de carte principale différent de différentes sous-série A20B-8101L'A20B-8101-0402 est spécifique à la carte 32i-A et n'est pas interchangeable avec les cartes principales 31i-A ou 30i-A.

Q2: Quelles données doivent être sauvegardées avant de remplacer l'A20B-8101-0402?

sauvegarder tous les paramètres CNC pour les deux chemins de commande, tous les programmes de pièces des deux mémoires de programme de chemin, les données de décalage d'outil et de géométrie, les données de coordonnées de travail, le programme et les données de l'échelle PMC,et paramètres de réglage du servo et de la brocheLa configuration multi-chemin du 32i-A signifie qu'il faut deux fois plus de paramètres de sauvegarde par rapport à un CNC mono-chemin.Effectuer la sauvegarde à travers la fonction ALL IO du CNC à un appareil externe avant de commencer le remplacement.

Q3: La carte A20B-8101-0402 A6 prend-elle en charge toutes les fonctions d'option 32i-A?

La configuration du type de carte A6 prend en charge des combinaisons spécifiques de cartes d'option dans l'unité de commande 32i-A.La fonctionnalité de la carte est basée sur le type de carte et les cartes d'option installées.. Confirmez les exigences d'option de la spécification matérielle de la machine par rapport aux capacités du type de carte A6 dans le manuel de connexion matérielle 32i-A.

Q4: Après le montage de l'A20B-8101-0402, quelles sont les étapes de mise en service nécessaires?

Après le montage et l'allumage: confirmer que les deux chemins du programme sont correctement initialisés; vérifier que la communication servo-FSSB est établie pour tous les axes des deux chemins;vérifier la communication de l'interface de broche pour toutes les brochesPour une machine dotée d'un réglage de paramètres servo personnalisé, le système de commande automatique doit être équipé d'un système de commande automatique qui assure que toutes les assignations d'E/S PMC répondent correctement et exécute les deux chemins de programme à faible débit avant la production à pleine vitesse.comparer le comportement de l'axe après remplacement avec les paramètres réglés pour détecter tout problème de restauration des paramètres.

Q5: Y a-t-il des modes de défaillance connus spécifiques à la carte principale A20B-8101-0402?

Les cartes principales de la série A20B-8101 peuvent présenter des défaillances liées à:condensateurs électrolytiques vieillissants sur les rails d'alimentation (causant un réinitialisation intermittente ou un comportement erratique à la température de fonctionnement); oxydation des connexions aux prises des modules plug-in (causant des erreurs de communication des cartes optionnelles); et épuisement de la batterie SRAM entraînant une perte de paramètres sur les cycles de puissance.Le remplacement régulier de la batterie SRAM et la sauvegarde périodique des paramètres sont les mesures préventives les plus efficaces contre les conséquences les plus courantes d'une défaillance.
