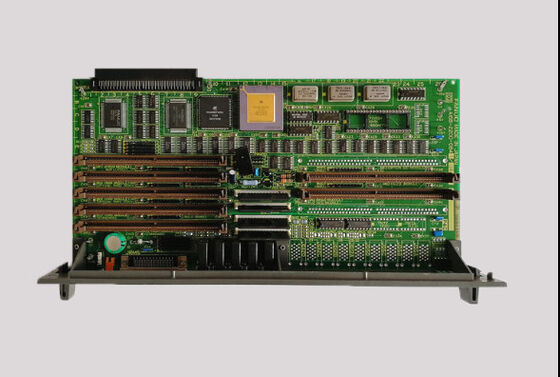

A16B-2202-0850 FANUC 6-Axis Option-2 carte de processeur 7 emplacements encastrés / série 16/18 Expansion de l'axe / architecture du sous-CPU

Option 2 Extension du nombre d'axes au-delà de la carte de base

Dans l'architecture matérielle CNC de la série FANUC 16/18, la carte du processeur principal gère le nombre d'axes de base, généralement 4 axes dans une configuration standard.la carte sous-CPU Option-2 étend le système au-delà de cette limite de base.

L'A16B-2202-0850 est la variante à 6 axes de la carte Option-2 - un sous-CPU dédié qui prend la responsabilité du traitement de l'axe de servo pour des axes supplémentaires au-delà de ceux gérés par la carte CPU principale.

Cette architecture apparaît systématiquement dans la gamme de produits FANUC CNC de cette époque:

A16B-2203-0031 (option 2 à deux axes):Décrite ailleurs dans cette session, une sous-CPU à expansion à 2 axes pour les applications de la série 16/18.

A16B-2203-0033 (OPTION-2 sous-CPU avec sous-CPU):La carte d'option de plus grande capacité avec un sous-CPU intégré, également confirmé dans cette session.

A16B-2202-0850 (6-AXIS OPTION-2): Les données sont fournies à l'aide d'un formulaire électronique.La variante d'expansion à 6 axes pour les machines nécessitant jusqu'à 6 servo-axes coordonnées par cette carte optionnelle.

Informations clés sur le produit

Applications à la machine-outil CNC à 6 axes

Pourquoi une machine aurait-elle besoin de 6 axes sur sa carte Option-2?

Centres d'usinage à cinq axes avec indiceur:X, Y, Z sont des axes de base; A, B (axes rotatifs) et un 6ème axe de chargeur ou d'indexateur de palettes ont tous besoin d'un contrôle servo.

Centres de virage à tourelles multiples:Les axes Z, X, C (moulin principal), Y (fraisage supplémentaire), Z2 et X2 de la deuxième tourelle ∼ six servo-axes au total pour un centre de tournage complexe.

Les cellules de la machine de transfert:Dans une machine de transfert flexible, plusieurs servo-axes indépendants positionnent les pièces par des opérations séquentielles

Scénarios d'application

défaut de la carte de dilatation du centre d'usinage à 6 axes de la série 18-B:Un centre d'usinage à 5 axes de la série FANUC 18B avec un axe B supplémentaire déclenche des alarmes sur les axes de dilatation.Remplacement rétablit les 6 axes gérés par le tableau d'options.

Maintenance des centres de virage multiaxes de la série 16-B:Un centre de tournage CNC complexe avec deux tourelles et un axe C nécessite le remplacement du sous-CPU Option-2.

Questions fréquentes

Q1: Quel est le nombre total maximal d'axes lorsqu'A16B-2202-0850 est ajouté à un système de la série 16/18?

La carte principale du processeur de la série 16/18 prend en charge un nombre de bases d'axes (généralement 4 avec la carte principale de base).Le total exact dépend du modèle spécifique de la série 16/18La documentation matérielle du modèle FANUC Série 16/18 spécifie le nombre maximal d'axes pris en charge pour chaque carte principale et combinaison d'options.

Q2: L'A16B-2202-0850 nécessite-t-il des panneaux d'options correspondants sur les 7 emplacements pour son fonctionnement à 6 axes?

La carte A16B-2202-0850 fournit les emplacements physiques et l'infrastructure du processeur, mais les cartes d'interface servo, les modules de mémoire FROM/SRAM,les panneaux de communication qui remplissent ces 7 emplacements doivent être correctement montés et configurés pour que l'opération à 6 axes fonctionneLe manuel de connexion matérielle de la série 16/18 FANUC en vigueur documente la configuration de carte requise pour la configuration à 6 axes.

Q3: Le remplacement de l'A16B-2202-0850 nécessite-t-il une remise en service des axes de dilatation?

Les paramètres CNC pour tous les axes Remplacer le tableau d'options avec toutes les données de paramètres intactes signifie que les paramètres de l'axe d'expansion sont automatiquement réappliqués au démarrage. Si les données SRAM ont également été perdues, les paramètres de l'axe d'expansion doivent être ré-entrées à partir de la sauvegarde avant que la machine puisse fonctionner.

Q4: Quels codes d'alarme indiquent que A16B-2202-0850 a échoué?

Alertes spécifiques aux axes de dilatation (alarmes sur les axes 5, 6 ou supérieurs selon la configuration de numérotation de l'axe), erreurs de communication pointant vers la fente d'option,ou défaillance de tous les axes de dilatation simultanément tandis que les axes de base continuent normalement tous indiquent le A16B-2202-0850 peut être la faute. Confirmez en vérifiant si la défaillance s'isole sur les axes assignés à cette carte d'option par rapport à la carte principale du processeur.
