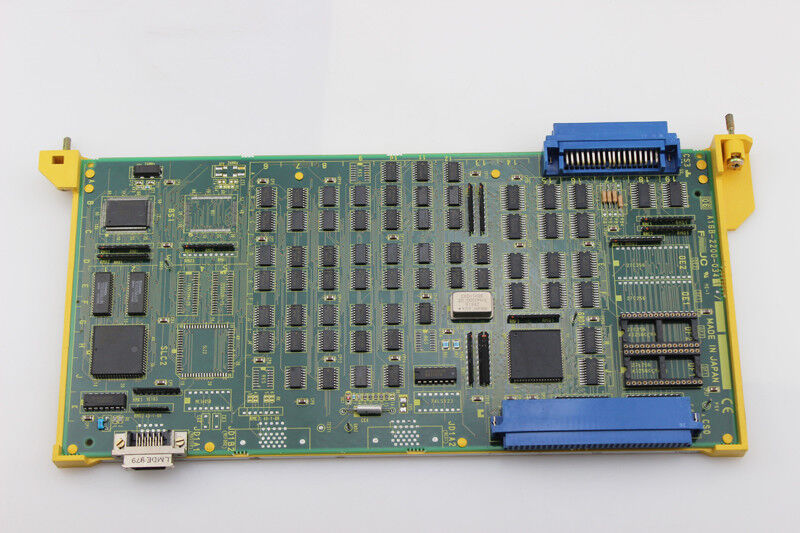

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB testé en bon état

A16B-2200-0341 | FANUC PMC-M I/O Link ROM Master PCB — CNC série 0-C / Systèmes robotisés / Exécution de programmes à contacts / Liaison E/S

PMC-M — Le contrôleur de machine programmable pour la série 0-C

Dans l'architecture CNC FANUC série 0-C, le PMC (Programmable Machine Controller) exécute la logique de séquence de la machine – le programme en échelle qui régit toutes les fonctions de la machine en dehors du mouvement de coupe. Liquide de refroidissement, système hydraulique, changeurs d'outils, verrouillages de porte, réponses du panneau de commande : tous sont régis par les échelons de l'échelle PMC.

La désignation « PMC-M » identifie le modèle PMC spécifique installé sur les systèmes de la série 0-C. L'A16B-2200-0341 est la carte maître ROM pour le PMC-M — le PCB qui contient la mémoire de programme (ROM) du PMC et sert de maître de liaison E/S.

Informations clés sur le produit

Variantes de révision — PMC-M et PMC-M2

L'A16B-2200-0341 existe dans plusieurs révisions matérielles avec des désignations d'application distinctes :

/04B (PMC-M):La configuration PMC-M standard pour les applications de machines-outils CNC série 0-C. Le PMC-M fournit l'exécution du programme à contacts de base et la fonction maître de liaison E/S pour l'interface machine de la CNC.

/09A (carte de liaison IO ROM Robot PMC-M2) :Une révision ultérieure confirmée par Next Day Automation pour les applications robotiques. La désignation « M2 » identifie un niveau de capacité PMC-M amélioré. Cette variante sert aux contrôleurs de robot FANUC qui utilisent l'architecture PMC-M pour leur contrôle de séquence et leur communication I/O Link.

Scénarios d'application

Défaut de la carte PMC CNC série 0-C :Une CNC FANUC série 0-C développe des alarmes PMC : les séquences de la machine cessent de répondre, la communication I/O Link échoue. L'A16B-2200-0341 est identifié comme étant le défaut. Le remplacement restaure l'exécution de l'échelle PMC et la communication I/O Link.

Entretien de la carte Robot PMC-M2 :Un contrôleur de robot FANUC utilisant l'architecture PMC-M2 nécessite A16B-2200-0341/09A pour sa carte de contrôle de séquence. La révision /09A est spécifiquement identifiée avant le sourcing.

FAQ

Q1 : Quelle est la différence entre PMC-M (/04B) et PMC-M2 (/09A) sur l'A16B-2200-0341 ?

La révision /04B est la configuration PMC-M standard pour les applications CNC série 0-C. Le /09A est la variante PMC-M2 — un niveau de capacité PMC amélioré confirmé pour les applications robotiques par Next Day Automation. La désignation « M2 » indique une capacité d'étape de programme plus élevée ou un jeu d'instructions étendu par rapport au PMC-M de base. Confirmez toujours la révision installée sur l'étiquette de la carte avant de rechercher un remplacement.

Q2 : Le remplacement de l'A16B-2200-0341 nécessite-t-il le rechargement du programme à relais PMC ?

L'A16B-2200-0341 contient une ROM (Read-Only Memory) — le logiciel système PMC et potentiellement le contenu du programme à contacts spécifique à la machine sont stockés sur cette carte. Le remplacement de la carte par une ROM vierge ou au contenu différent signifie que la logique de séquence PMC de la machine doit être rechargée à partir de la sauvegarde. Conservez toujours une copie de sauvegarde du programme ladder PMC avant toute maintenance de la carte PMC.

Q3 : Quels systèmes CNC utilisent le PMC-M avec A16B-2200-0341 ?

Fanuc-controller.com confirme A16B-2200-0341 "en particulier avec les contrôleurs série 0-C". La génération Série 0-C (0-MC, 0-TC, 0-MD, 0-TD, 0-MF, 0-TF) utilisait l'architecture PMC-M pour le contrôle de séquence de machines. DNC Electronics répertorie cette carte dans sa catégorie de cartes d'E/S aux côtés d'autres cartes de l'ère série 0.

Q4 : L'A16B-2200-0341 est-il spécifique aux systèmes CNC de FANUC ou peut-il également servir à des machines-outils tierces ?

L'A16B-2200-0341 est destiné aux systèmes CNC FANUC série 0-C installés sur des machines-outils construites par n'importe quel fabricant de machines-outils utilisant cette génération de CNC, y compris les constructeurs de machines japonais, allemands, coréens, italiens et taïwanais qui ont spécifié FANUC 0-C comme plate-forme CNC. La carte est spécifique à la génération CNC et non au constructeur de machines.

Q5 : Que signifie concrètement la fonction « I/O Link master » pour la machine ?

Le lien E/S est le bus série de FANUC connectant le PMC à tous les périphériques d'E/S externes : interrupteurs et lampes du panneau de commande, unités d'E/S du corps de la machine et cartes d'E/S magnétiques de puissance. L'A16B-2200-0341 en tant que maître signifie que tous les 96 ou 104 signaux d'entrée de la machine et 56 ou 72 signaux de sortie transitent par cette carte. Lorsque cette carte tombe en panne, le PMC perd l'accès à toutes les E/S de la machine — aucune fonction de la machine ne peut s'exécuter.
