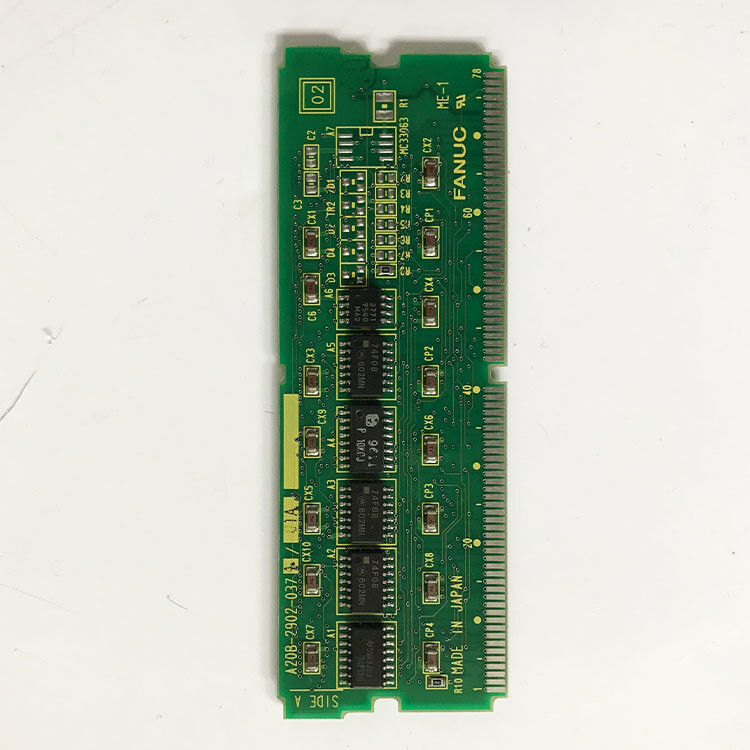

A20B-2902-0371 | Module FANUC 4 Mo FROM — ROM Flash / Logiciel système CNC / Stockage de programme non volatile / Série A20B-2902

FROM — Le référentiel logiciel non volatile de la CNC

Dans toute CNC FANUC, trois types de mémoire remplissent des rôles distincts. FROM (Flash Read-Only Memory) est le plus fondamental : il stocke le logiciel système CNC qui définit ce que la CNC peut faire.

Quels magasins FROM :

• Logiciel d'exploitation CNC :L'interpréteur de code G, le moteur de calcul de mouvement, la coordination des servos, la gestion de l'affichage et toutes les fonctions CNC de base existent en tant que logiciel résidant dans FROM. Sans ce logiciel, la CNC est un matériel inerte.
• Progiciels en option :Des fonctionnalités CNC supplémentaires (taraudage rigide, contournage à grande vitesse, contrôle de contour IA et autres options logicielles) sont stockées en tant que contenu FROM supplémentaire. Chaque option activée possède un logiciel correspondant dans le FROM qui active sa capacité.
• Programmes de macros et fonctions personnalisées :Dans certaines configurations, les macro-programmes permanents (données PMC, sous-programmes) résident dans FROM pour une conservation non volatile.

FROM est non volatile de par sa conception. Contrairement à la DRAM (qui perd tout son contenu lorsque l'alimentation est coupée) et à la SRAM alimentée par batterie (qui perd son contenu en cas de panne de la batterie de secours), FROM conserve son contenu indéfiniment sans aucune alimentation ni support de batterie.

Spécifications clés

Famille de modules de mémoire A20B-2902

La série A20B-2902 couvre les modules de mémoire enfichables pour les systèmes CNC FANUC. Différents modules de cette série remplissent des rôles distincts :

Modules DRAM :Mémoire de travail volatile pour le CPU. L'A20B-2902-0020 (4 Mo de DRAM), décrit dans un lot précédent de cette série, fournit la mémoire de travail rapide dont le processeur CNC a besoin pour son fonctionnement d'exécution.

DES modules :Stockage de logiciels non volatile. L'A20B-2902-0371 (4 Mo FROM) stocke le logiciel système que le processeur charge dans la DRAM au démarrage. La capacité FROM détermine la quantité de logiciels et le nombre d’options pouvant être installées.

Module FROM adjacent :L'A20B-2902-0080 (4 Mo FROM / 512 Ko SRAM) représente un module FROM différent dans la même famille A20B-2902 — combinant FROM et SRAM dans un seul module pour une configuration CNC différente.

L'A20B-2902-0371 fournit 4 Mo de stockage FROM dédié, adapté à l'empreinte logicielle de la génération CNC qu'il dessert.

Scénarios d'application

Défaut module CNC FROM :Une CNC FANUC ne parvient pas à terminer sa séquence de démarrage — le système s'arrête pendant le chargement du logiciel avec une alarme d'erreur FROM. L'A20B-2902-0371 est identifié comme le module défaillant. Le remplacement restaure la charge du logiciel système et le démarrage normal de la CNC.

Mise à jour du logiciel CNC :Un système CNC FANUC nécessite une mise à jour du logiciel vers une nouvelle version. Le logiciel mis à jour est écrit sur un module FROM de remplacement A20B-2902-0371. L'ancien module est retiré et le module mis à jour installé — la CNC démarre avec la nouvelle version du logiciel.

FAQ

Q1 : Le remplacement de l'A20B-2902-0371 efface-t-il les paramètres CNC ou les programmes pièce ?

Les paramètres CNC et les programmes de pièce sont stockés dans la SRAM (RAM secourue par batterie) — un module distinct du FROM. Le remplacement du module FROM n'affecte pas le contenu de la SRAM. Après avoir installé le nouveau A20B-2902-0371, la CNC démarre en utilisant le logiciel du nouveau module FROM et lit les paramètres de la SRAM intacte.

Q2 : Le logiciel sur A20B-2902-0371 peut-il être réécrit sur le terrain ?

FROM (Flash ROM) est effaçable et réinscriptible électriquement — « Flash » fait référence à cette technologie de mémoire flash effaçable. Cependant, la reprogrammation du module FROM dans les systèmes CNC FANUC nécessite un logiciel de chargeur de démarrage FANUC spécifique et une procédure de mise à jour approuvée. La reprogrammation sur site des modules FROM n'est pas une tâche de maintenance de routine ; cela est effectué lors des mises à jour formelles du logiciel CNC à l'aide des outils et procédures fournis par FANUC.

Q3 : Quels systèmes CNC utilisent le module FROM A20B-2902-0371 ?

Les modules FROM de la série A20B-2902 servent les générations de CNC FANUC qui utilisent l'architecture de mémoire modulaire A20B-2902. Basé sur l'A20B-2902-0080 adjacent (4 Mo FROM/512K SRAM confirmés pour la série 16/18 modèle B par plusieurs sources), l'A20B-2902-0371 sert une plate-forme CNC similaire ou ultérieure de l'ère série 16/18/21. Confirmez à partir de la documentation matérielle spécifique de la CNC.

Q4 : Quelle est la différence entre A20B-2902-0371 (4 Mo DE) et A20B-2902-0020 (4 Mo de DRAM) ?

Les deux sont des modules de la série A20B-2902 de 4 Mo, mais fondamentalement différents :

• A20B-2902-0020 : DRAM — mémoire de travail volatile, rapide. Contenu perdu à la mise hors tension.
• A20B-2902-0371 : FROM — mémoire flash non volatile. Contenu conservé en permanence sans pouvoir. Stocke les logiciels ; ne peut pas remplacer la DRAM et vice versa.

Q5 : Que se passe-t-il si le module FROM est retiré alors que la CNC est sous tension ?

La suppression de FROM pendant que la CNC est en cours d'exécution provoque une erreur système immédiate : la CPU perd l'accès au logiciel qu'elle exécute. La CNC plantera, potentiellement avec une alarme système. Mettez toujours complètement la CNC hors tension avant de retirer ou d'insérer des modules de mémoire. Certains modules FROM ne doivent être retirés qu'après que la CNC ait été arrêtée proprement en suivant la procédure de mise hors tension FANUC applicable.
