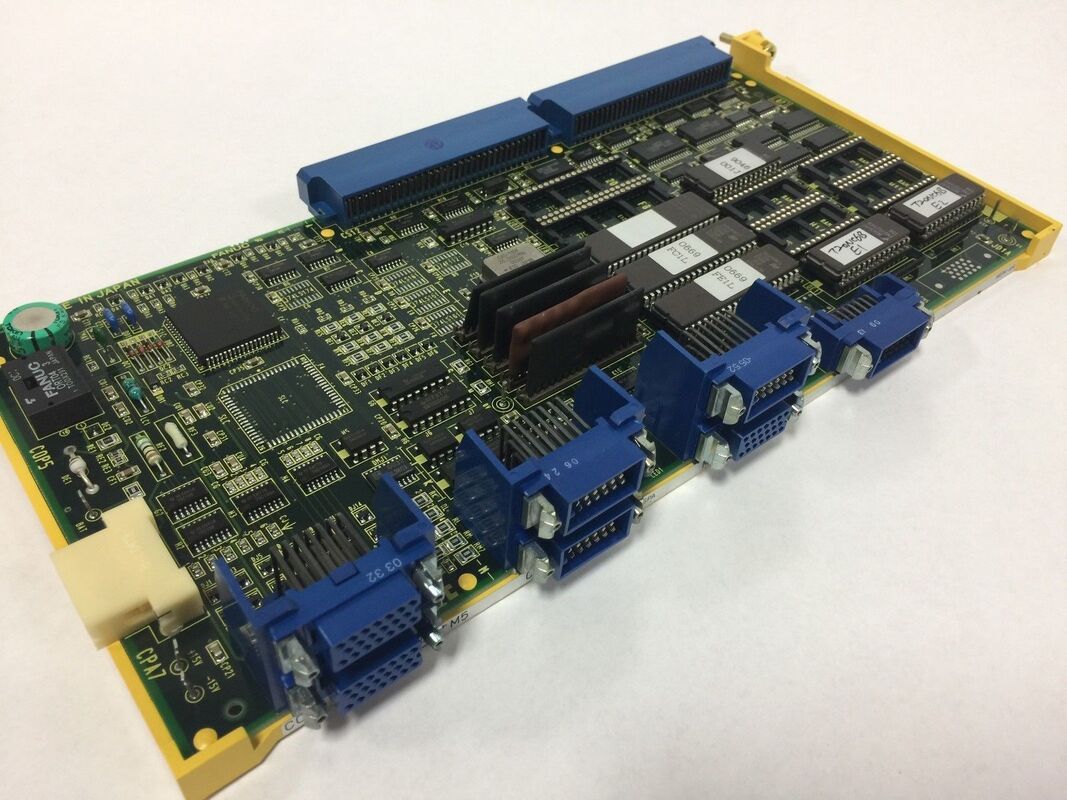

FANUC A16B-1212-0211 Diagramme schématique du circuit de la carte mémoire modèle 0

A16B-1212-0211 | Carte mémoire FANUC série 0-C (F0C) PCB — Programme / PMC / Mémoire système / 0-MC / 0-TC CNC

La carte mémoire dans une CNC série 0-C - Ce qu'elle fait

Dans l'architecture CNC FANUC Série 0-C (F0C), la carte mémoire est la carte qui stocke et sert toutes les données dont la CNC a besoin pour fonctionner :

Logiciel système CNC :Le micrologiciel exécutable de la machine qui définit la manière dont la CNC interprète le code G, gère le mouvement des axes, contrôle la broche et gère l'interface opérateur, le tout chargé à partir de la carte mémoire.

Programme échelle PMC :La logique de séquence de la machine (le programme PLC intégré) qui contrôle le liquide de refroidissement, les changeurs d'outils, les verrouillages de porte et toutes les séquences périphériques de la machine. Le programme à contacts est stocké dans la carte mémoire et exécuté à partir de celle-ci à chaque cycle de scrutation de l'automate.

Programmes d'usinage CNC :Les programmes pièce créés par l'opérateur ou le programmeur, stockés dans la zone de mémoire de programme de la CNC. La capacité de la carte mémoire détermine le nombre et la taille de la bibliothèque de programmes que la CNC peut contenir.

Paramètres :Données de configuration spécifiques à la machine (affectations d'axes, valeurs de compensation, limites de vitesse et données PMC) qui permettent à une commande CNC générique de se comporter correctement avec la machine spécifique sur laquelle elle est installée.

L'A16B-1212-0211 est la carte mémoire qui transporte toutes ces données pour le système CNC F0C.

Informations clés sur le produit

Variantes de cartes mémoire — 0210, 0211, 0216 en contexte

La série 0-C utilisait plusieurs variantes de cartes mémoire de la série A16B-1212-021x, chacune avec des capacités légèrement différentes :

A16B-1212-0210 :La carte mémoire de base 0-C sans sortie de broche série. Pilote les servomoteurs numériques et les entraînements de broche via l'interface parallèle directe du variateur. Prend en charge jusqu'à 128 Ko de mémoire programme, PMC-L, graphiques monochromes et communication RS-232C.

A16B-1212-0211 :Une variante de la même famille de cartes mémoire 021x, destinée aux configurations de commande CNC F0C avec sa combinaison spécifique de capacité de mémoire et de fonctionnalités d'interface.

A16B-1212-0216 :La carte mémoire série 0-C, ajoutant une interface de broche série à fibre optique qui permet à la CNC de communiquer avec les entraînements de broche série de dernière génération de FANUC via la liaison série numérique.

Scénarios d'application

Défaillance de la carte mémoire CNC F0C :Un centre d'usinage FANUC 0-MC développe des alarmes système, en particulier des alarmes de parité RAM (910 ou 911) qui indiquent des erreurs d'intégrité de la mémoire. Après avoir confirmé que l'alimentation électrique et l'emplacement de la carte sont corrects, la carte mémoire A16B-1212-0211 est identifiée comme étant la cause du défaut. Une carte de remplacement, chargée avec le programme PMC de la machine et les paramètres CNC de la sauvegarde, restaure le fonctionnement complet de la machine.

Remplacement préventif de la carte mémoire :Un centre de tournage 0-TC en cours de rénovation CNC voit sa carte mémoire remplacée dans le cadre d'un renouvellement systématique des composants. Le nouveau A16B-1212-0211 réinitialise la durée de vie de la carte mémoire sans nécessiter de reprogrammation PMC ou de nouvelle saisie des paramètres, car le contenu est rechargé à partir de la sauvegarde du constructeur de la machine.

FAQ

Q1 : Qu'arrive-t-il aux programmes CNC lorsque l'A16B-1212-0211 est remplacé ?

Les programmes et les paramètres stockés dans la RAM sauvegardée par batterie de la carte mémoire sont perdus lorsque la carte est remplacée — la nouvelle carte est livrée sans contenu spécifique à la machine. Avant le remplacement, sauvegardez tous les programmes CNC, les décalages d'outils, les décalages d'origine, les paramètres de la machine et le programme à contacts PMC sur un périphérique externe (PC de sauvegarde RS-232C, carte mémoire, cassette à bande pour les anciens systèmes 0-C). Après avoir installé la carte de remplacement, restaurez toutes les données sauvegardées.

Q2 : Comment le programme PMC est-il chargé sur l'A16B-1212-0211 de remplacement ?

Le programme à relais PMC pour le 0-C est généralement conservé dans des puces ROM PMC dédiées ou dans un fichier de sauvegarde du programme PMC. Si le programme PMC de la machine est stocké dans des puces ROM sur une carte PMC distincte (telle qu'une PMC-M), le programme n'est pas perdu lorsque la carte mémoire est remplacée. Si le programme PMC est stocké dans la RAM de la carte mémoire, restaurez-le à partir d'une sauvegarde après avoir installé la nouvelle carte. Pour les machines sur lesquelles la sauvegarde du constructeur de la machine d'origine n'existe plus, le programme PMC devra peut-être être recréé à partir de la documentation de la machine.

Q3 : Qu'indique l'alarme de parité RAM (910 ou 911) sur une CNC série 0-C ?

L'alarme de parité RAM 910 indique une erreur de parité dans la RAM de données de la CNC, et l'alarme 911 indique une erreur de parité dans la RAM du programme. Les deux indiquent une défaillance de l'intégrité de la mémoire : soit les puces RAM de la carte mémoire ont développé des défauts, soit la batterie de la carte mémoire est tombée en panne et a permis à la RAM sauvegardée par batterie de perdre ses données lors d'une coupure de courant. Vérifiez d'abord la tension de la batterie de secours avant de conclure que la carte mémoire elle-même est en panne.

Q4 : Quelle est la différence entre PMC-L et PMC-M sur la série 0-C, et le choix affecte-t-il la carte mémoire ?

PMC-L (Ladder) est la variante PMC la plus simple intégrée à la carte mémoire 0-C elle-même : elle gère les fonctions de séquence de base de la machine sans carte PMC séparée. PMC-M (Maître) est une variante PMC plus performante qui utilise une carte PMC dédiée distincte (telle que A16B-1211-0910) pour une logique de séquence de machine plus complexe. Sur les systèmes utilisant PMC-M, la fonction PMC-L intégrée de la carte mémoire n'est pas utilisée et le programme PMC réside sur la carte PMC distincte plutôt que sur l'A16B-1212-0211. Connaître le type de PMC utilisé par la machine détermine quelle sauvegarde de programme est spécifiquement nécessaire à partir de la carte mémoire.
