Mitsubishi MC1619-1 | Carte de circuit imprimé série M3/MC pour CNC MELDAS M300 — Réf. A3002, neuf et remis à neuf disponibles

Aperçu

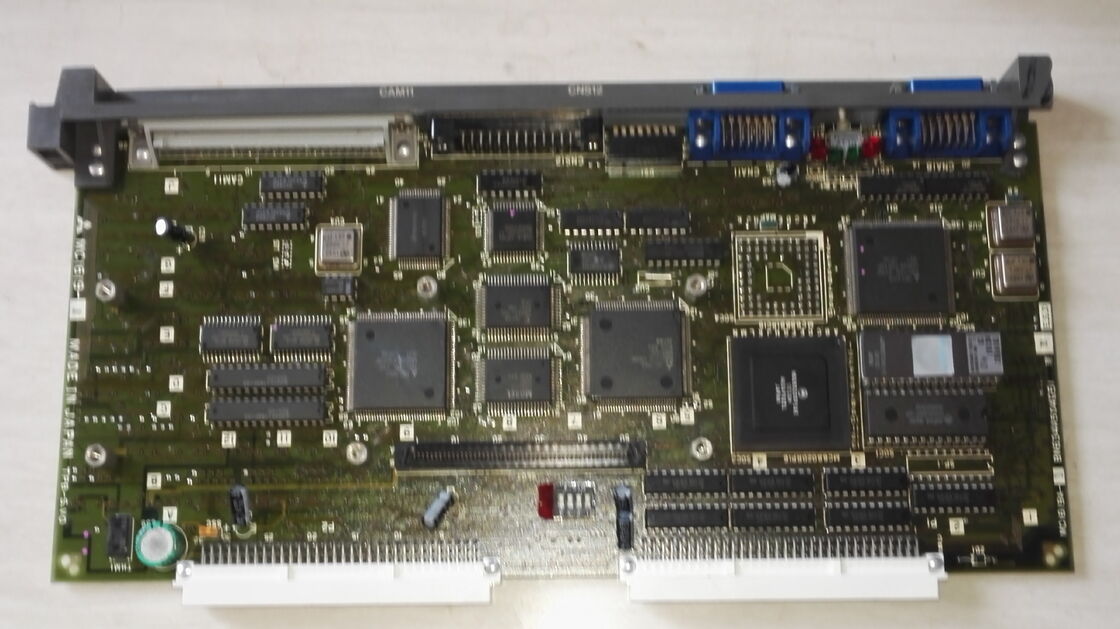

La Mitsubishi MC1619-1 (code catalogue A3002) est une carte de circuit imprimé de la série M3/MC, conçue pour la plateforme de contrôle CNC Mitsubishi MELDAS M300.

Comme toutes les cartes de circuit imprimé de la famille de cartes M3/MC, il s'agit d'un composant spécifique à l'application — configuré pour une fonction définie au sein de l'architecture de contrôle du système M300 et non interchangeable avec des cartes d'autres générations de CNC sans une révision de compatibilité confirmée.

La série MELDAS M300 occupe une place importante dans l'histoire des CNC : introduite en 1986 en tant que premier processeur CNC 32 bits au monde, elle a établi la référence en matière de contrôle de machines-outils haute performance à la fin des années 1980 et au début des années 1990.

De nombreux centres de tournage, centres d'usinage et machines multi-axes de cette époque équipés de M300 sont encore opérationnels dans les environnements de production aujourd'hui, soutenus par la construction robuste de la plateforme et la disponibilité continue de cartes de remplacement — ce que le MC1619-1 adresse précisément.

Lorsqu'une carte de circuit imprimé d'un système M300 tombe en panne, la machine s'arrête.

Il n'y a pas de solution de contournement, pas de réglage de paramètre qui rétablisse la fonction lorsque le matériel d'une carte est défaillant. L'approvisionnement de la carte de remplacement correcte — avec une correspondance de numéro de pièce confirmée vérifiée par rapport à l'étiquette de la carte installée — est le chemin direct pour reprendre la production.

Le MC1619-1 est disponible à l'état neuf (A3002) et remis à neuf testé en usine (MC1619-1-EX, A3002EX), la variante remise à neuf ayant été entièrement évaluée et restaurée aux spécifications d'origine par des techniciens de réparation Mitsubishi qualifiés.

Informations clés sur le produit

La plateforme MELDAS M300 — Contexte pour le MC1619-1

La série M300 était le système de contrôle CNC phare de Mitsubishi Electric pendant la majeure partie de la période entre son introduction en 1986 et son arrêt en 1994.

Construit autour d'une architecture de processeur 32 bits à une époque où le 16 bits était la norme de l'industrie, le M300 offrait la vitesse de traitement et la capacité de coordination multi-axes dont avaient besoin les machines-outils haute performance de cette époque.

Il a été remplacé par la série M500, qui a repris les capacités du M300 tout en condensant la conception de l'armoire d'entraînement.

La famille de cartes de circuits imprimés M3/MC est la couche matérielle qui met en œuvre les fonctions de contrôle du M300.

La famille comprend des cartes couvrant toute la gamme des tâches de contrôle CNC : cartes CPU principales et mémoire, cartes d'interface d'affichage, cartes ROM système, cartes de dispositifs séquentiels, assemblages de backplane et d'interconnexion, et cartes de fonctions spécialisées.

Chaque carte porte un numéro de pièce unique dans la série préfixée MC, et chaque carte occupe un emplacement ou une position définie dans le backplane de l'armoire de contrôle M300.

Le MC1619-1 s'inscrit dans cette famille en tant que composant dont le rôle spécifique au sein du système M300 est confirmé par l'installation physique et la documentation système associée à la machine sur laquelle il est installé.

Le portail de pièces de rechange MEAU de Mitsubishi Electric et son réseau de service maintiennent la disponibilité de la famille de cartes M3/MC pour prendre en charge les machines équipées de M300 tout au long de leur durée de vie prolongée — un engagement envers le support hérité qui reflète à la fois l'activité continue de la base installée et l'impossibilité pratique de mettre à niveau simultanément toutes les machines équipées de M300.

Neuf vs Remis à neuf — Choisir la bonne condition d'approvisionnement

Le MC1619-1 est disponible dans deux conditions d'approvisionnement confirmées auprès du réseau de pièces agréé de Mitsubishi Electric.

La condition neuve (A3002) est la carte d'origine, non réparée, sortie d'usine — le même composant qui aurait été installé dans une nouvelle machine pendant la période de production du M300.

Les cartes neuves portent les spécifications complètes de l'usine et, lorsqu'elles sont disponibles via le réseau de pièces agréé Mitsubishi, les conditions de garantie du fabricant applicables aux pièces de rechange. Pour les machines où la pièce est disponible neuve et que le budget le permet, la condition neuve offre la durée de vie initiale maximale attendue.

La condition remise à neuf (MC1619-1-EX, A3002EX) est une carte qui a été retournée, évaluée, réparée si nécessaire, et testée selon les spécifications d'origine de l'usine par des techniciens de réparation qualifiés de Mitsubishi Electric.

Les cartes remises à neuf de Mitsubishi sont testées pour vérifier qu'elles répondent aux mêmes spécifications électriques et fonctionnelles que les cartes neuves avant d'être remises en stock.

La variante remise à neuf est couverte par la garantie d'un an de Mitsubishi sur les pièces remises à neuf — une assurance significative étant donné que les travaux de réparation ont été effectués par le personnel technique de l'OEM lui-même plutôt que par un atelier de réparation tiers.

Pour les machines M300 fonctionnant dans des environnements de production où la minimisation des coûts d'arrêt est la priorité, la variante remise à neuf offre généralement le chemin le plus rapide vers la disponibilité en stock, en particulier pour les cartes dont le stock neuf a été épuisé au fil des décennies depuis l'arrêt du M300.

Confirmez la disponibilité des deux conditions au moment de la commande, car les niveaux de stock fluctuent.

Identification de la carte correcte — Vérification du numéro de pièce

L'étape la plus importante avant de commander toute pièce de rechange de PCB M300 est la vérification physique directe du numéro de pièce sur l'étiquette de la carte défaillante.

La série M3/MC contient de nombreuses cartes avec des structures de préfixes similaires — MC415, MC431, MC721, MC943A, MC0119, MC161-1, MC1619-1 et autres — qui diffèrent par leur fonction et ne sont pas interchangeables malgré des similitudes superficielles de numéro de pièce.

L'étiquette MC1619-1 sur la carte installée, croisée avec le code catalogue A3002, confirme le remplacement correct.

Les désignations équivalentes MC16191 (sans traits d'union) sont la même pièce référencée sans ponctuation, comme cela apparaît dans certains systèmes d'approvisionnement et bases de données qui ne prennent pas en charge les traits d'union dans les champs de numéro de pièce.

Lorsque l'étiquette de la carte défaillante est endommagée, manquante ou illisible, l'identification du remplacement correct nécessite l'accès à la documentation de maintenance de la machine — en particulier le manuel de connexion matérielle et de pièces pour la variante M300 de la machine.

Tenter de substituer en se basant uniquement sur le facteur de forme physique n'est pas fiable dans la série M3/MC, car plusieurs cartes partagent le même encombrement tout en remplissant des fonctions différentes.

Manipulation, protection ESD et installation

Toutes les cartes de circuit imprimé de la série M3/MC, y compris le MC1619-1, sont des assemblages électroniques sensibles à l'électricité statique. Les dommages dus aux décharges électrostatiques (ESD) sont une cause majeure de défaillance prématurée des cartes de circuit imprimé dans l'électronique industrielle, et ils sont particulièrement insidieux car les dommages ESD peuvent ne pas produire une défaillance immédiate — produisant plutôt des dommages latents qui se manifestent par des défauts intermittents ou une durée de vie réduite des mois après l'événement dommageable.

Une procédure de manipulation correcte nécessite un bracelet antistatique connecté à une masse connue, une surface de travail antistatique et un emballage antistatique pendant le transport. La carte doit être retirée de son sac ESD uniquement juste avant l'installation.

L'alimentation de l'armoire de contrôle M300 doit être complètement isolée et vérifiée comme étant éteinte avant que la carte défaillante ne soit retirée et que le remplacement ne soit installé — le remplacement à chaud des cartes M300 n'est pas pris en charge et risque d'endommager la carte et le backplane de l'armoire de contrôle.

Après l'installation, les paramètres de la machine doivent être vérifiés par rapport à la sauvegarde du constructeur de la machine ou de l'opérateur avant de reprendre la production, car certains remplacements de cartes peuvent affecter la rétention des paramètres en fonction du rôle de la carte dans l'architecture mémoire du M300.

FAQ

Q1 : Comment puis-je confirmer que le MC1619-1 est le bon remplacement pour ma machine ?

Lisez directement le numéro de pièce imprimé sur l'étiquette de la carte défaillante — l'étiquette de la carte est l'identification définitive. Croisez le numéro d'étiquette avec le catalogue de pièces de la série M3/MC de Mitsubishi ou le manuel de maintenance matérielle de la machine pour confirmer que le code catalogue A3002 correspond.

Ne vous fiez pas uniquement à la position de la carte ou à son apparence physique, car plusieurs cartes de la série M3/MC partagent des facteurs de forme similaires. Si l'étiquette de la carte est endommagée, consultez le manuel de connexion de la machine ou contactez l'équipe de support des pièces de Mitsubishi Electric avec le modèle et le numéro de série de la machine.

Q2 : Quelle est la différence entre le MC1619-1 (A3002) et le MC1619-1-EX (A3002EX) ?

Le MC1619-1 (A3002) est une carte neuve, non réparée, aux spécifications d'usine d'origine. Le MC1619-1-EX (A3002EX) est la variante remise à neuf — une carte retournée qui a été testée, réparée si nécessaire, et re-vérifiée selon les spécifications d'origine par des techniciens qualifiés de Mitsubishi Electric. Les cartes remises à neuf sont couvertes par la garantie d'un an de Mitsubishi sur les pièces remises à neuf.

Pour la plupart des applications de maintenance, les deux conditions sont électriquement équivalentes ; le choix dépend généralement de la disponibilité et du coût, les cartes remises à neuf offrant souvent une meilleure disponibilité en stock pour les numéros de pièces hérités.

Q3 : Le CNC M300 a été arrêté en 1994 — peut-on encore se procurer des cartes de remplacement ?

Oui. Mitsubishi Electric maintient la disponibilité des pièces de rechange pour les générations CNC héritées bien au-delà de la fin de vie de production de la plateforme, dans le cadre de son engagement à soutenir les bases de machines installées.

Les cartes de la série M300 restent disponibles via le portail de pièces et le réseau de service agréés de Mitsubishi Electric Americas (MEAU), dans des conditions neuves et remises à neuf selon le stock.

La disponibilité des numéros de pièces spécifiques varie au fil du temps et doit être confirmée au moment du besoin. Les fournisseurs tiers de pièces CNC maintiennent également des stocks de cartes de la série M300, généralement en surplus testé ou en condition réparée.

Q4 : Les paramètres CNC doivent-ils être sauvegardés avant de remplacer une carte de circuit imprimé de la série M3/MC ?

Oui, toujours. La sauvegarde des paramètres avant tout remplacement de carte est une pratique standard sur les systèmes CNC, quelle que soit la fonction spécifique de la carte. Sur le M300, les paramètres NC, les programmes PLC et les données d'outils sont stockés dans une RAM sauvegardée par batterie dans certaines cartes de l'architecture M3/MC.

Le remplacement d'une carte qui fait partie de cette structure mémoire — ou le remplacement de toute carte lorsque l'alimentation du système est coupée — présente un risque de perte de paramètres qu'une sauvegarde actuelle élimine.

Si une sauvegarde n'existe pas, les paramètres de la machine doivent être saisis manuellement à partir de la documentation d'origine du constructeur de la machine avant que la production ne puisse reprendre en toute sécurité.

Q5 : Quelles précautions ESD sont nécessaires lors de la manipulation du MC1619-1 ?

Le MC1619-1, comme toutes les cartes de circuit imprimé de la série M3/MC, est un assemblage sensible à l'électricité statique. Utilisez toujours un bracelet antistatique mis à la terre connecté à une terre vérifiée lorsque vous manipulez la carte. Travaillez sur un tapis antistatique.

Conservez la carte dans son emballage antistatique jusqu'au moment de l'installation. Assurez-vous que l'armoire de contrôle M300 est hors tension et que le disjoncteur principal est verrouillé avant de retirer la carte défaillante ou d'installer le remplacement.

Évitez de toucher le côté composants de la carte ou les contacts des connecteurs à mains nues.

Ces précautions s'appliquent à la fois au retrait de la carte défaillante et à l'installation du remplacement — les dommages ESD sur une nouvelle carte pendant l'installation sont aussi coûteux que la défaillance d'origine.
