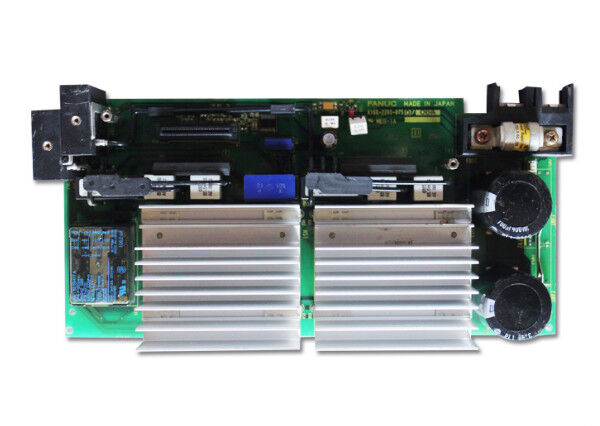

A16B-2202-0753 Fanuc A16B22020753 Le tableau a été testé en bon état

A16B-2202-0753 | Carte PCB d'amplificateur de servo FANUC Alpha SVM2-12/12 — Interface Type-A et FSSB / Logique 24 V CC / Protection contre les surintensités et les surchauffes

SVM2-12/12 — Deux axes, un module

Le FANUC Alpha SVM2-12/12 est un module servoamplificateur à deux axes. "SVM2" signifie deux axes dans un boîtier physique. « 12/12 » indique un courant de sortie nominal continu de 12 A pour chacun des deux axes. Les deux servomoteurs (un par axe) fonctionnent indépendamment, mais à partir de la même connexion de bus CC partagée à l'intérieur du module.

L'A16B-2202-0753 est la carte de circuit imprimé à l'intérieur de ce module - l'électronique de contrôle qui interprète les commandes d'asservissement de la CNC, exécute les boucles de contrôle de courant pour les deux axes, traite le retour de l'encodeur, exécute la logique de protection et génère des signaux de commande de porte vers les dispositifs d'alimentation.

Spécifications clés

Fonctions de protection

L'A16B-2202-0753 implémente une protection pour les deux canaux d'axe :

Protection contre les surintensités :Détecte le courant de sortie dépassant les limites de sécurité et déclenche le variateur avant que les dispositifs d'alimentation ne soient endommagés.

Protection contre les surtensions :Surveille la tension du bus CC. Si la tension du bus dépasse le maximum nominal (à cause d'une régénération ou d'un transitoire d'alimentation), le circuit de protection se déclenche.

Protection contre les courts-circuits :Détecte un défaut de faible impédance aux bornes du moteur ou dans le câble moteur et désactive immédiatement la sortie de l'axe concerné.

Protection contre la surchauffe :Surveille la température du dissipateur thermique via une thermistance. Si la température atteint le seuil d'alarme, le variateur se déclenche avant que des dommages thermiques ne se produisent.

Scénarios d'application

Défaut PCB SVM2-12/12 :Un module servoamplificateur à deux axes génère une alarme d'axe qui ne peut pas être effacée. Le tableau de câblage et les dispositifs d’alimentation sont testés correctement. Le PCB de commande A16B-2202-0753 est identifié comme la source du défaut. Le remplacement restaure les deux canaux d'axe.

Système FSSB vers Type-A :Un centre d'usinage équipé de servomoteurs de type A est mis à niveau avec un SVM2-12/12 de remplacement compatible FSSB. Le PCB A16B-2202-0753 sert les deux variantes sans modification.

FAQ

Q1 : A16B-2202-0753 est-il le tableau de câblage ou le circuit imprimé de commande du SVM2-12/12 ?

L'A16B-2202-0753 est le PCB de contrôle (la couche de traitement électronique). La carte de câblage (la couche d'interface du connecteur passif) est la A16B-2202-0750, une carte distincte qui gère les connexions physiques au bus CC, aux câbles moteur, aux connecteurs d'encodeur et au câble d'interface CNC. Les deux cartes fonctionnent ensemble à l'intérieur du boîtier du module SVM2-12/12.

Q2 : Le remplacement de l'A16B-2202-0753 nécessite-t-il des modifications des paramètres du servo ?

Les paramètres du servo (gains des axes, type d'encodeur, limites de courant) sont stockés dans la mémoire principale des paramètres de la CNC, et non dans la carte PCB du servoamplificateur. Le remplacement de l'A16B-2202-0753 restaure le matériel de contrôle sans affecter le jeu de paramètres de la CNC. Après avoir installé le remplacement, vérifiez que tous les axes atteignent l'état servo-prêt à basse vitesse avant de remettre la machine en cycle de production complet.

Q3 : Quelle est la tension du bus CC à partir de laquelle le SVM2-12/12 fonctionne ?

Le SVM2-12/12 s'appuie sur le bus CC fourni par le PSM (Power Supply Module), qui fournit 283 à 325 V CC à partir d'une entrée de 200 à 230 V CA. Le 24 V CC mentionné dans les spécifications est l'alimentation logique/interface pour la carte de commande uniquement, et non la tension d'entraînement du moteur. L'étage de sortie du moteur fonctionne à partir du bus CC haute tension.

Q4 : L'A16B-2202-0753 peut-il être remplacé indépendamment sans retirer le module SVM2-12/12 complet ?

Le PCB est un composant interne du module SVM2-12/12. Pour accéder à l'A16B-2202-0753, le module doit être retiré de l'armoire du variateur et ouvert. Le PCB peut ensuite être extrait et remplacé tandis que le tableau de câblage reste dans le boîtier du module. Après remontage, le module est réinstallé et testé. Le retrait complet du module est nécessaire, mais le remplacement ne nécessite aucun recâblage à l'extérieur du module.

Q5 : Quelle est la différence entre les A16B-2202-0750, 0751, 0752 et 0753 de la série SVM2 ?

Il s'agit de différentes cartes pour différentes configurations de courant nominal SVM2 :

• A16B-2202-0750 : Carte de câblage pour SVM2-12/12
• A16B-2202-0751 : Carte de câblage pour SVM2-12/20
• A16B-2202-0752 : Carte de câblage pour SVM2-20/20
• A16B-2202-0753 : PCB de contrôle pour SVM2-12/12 (Type-A et FSSB)

Les cartes de câblage (0750-0752) gèrent les configurations de connecteurs physiques pour différents niveaux de courant. L'A16B-2202-0753 est la carte de commande, pas une carte de câblage. Commandez par numéro de pièce exact pour éviter de recevoir le mauvais type de composant.
