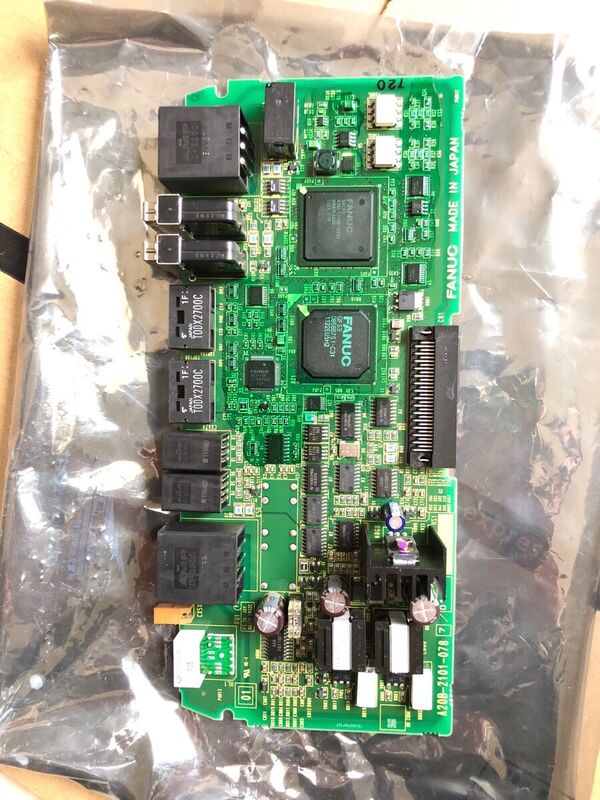

Fanuc A20B-2101-0787 Carte monoaxe

A20B-2101-0787 FANUC A20B-2101 Série Servo / Disque de fuseau à circuits imprimés

A20B-2101 Série de cartes d'entraînement pour la génération Alpha-i

La série A20B-2101 est la famille de circuits imprimés de commande d'entraînement et de puissance de FANUC pour la génération Alpha-i de modules d'amplificateur de servo et de broche.

Les panneaux de commande des servo-amplificateurs:Comprenant des cartes servo-entraînement HRV à double canal (série aiSV), fournissant le traitement de la boucle de commande actuelle et l'interface FSSB pour le contrôle du servo-moteur.Les numéros tels que A20B-2101-0041 (2 axes) et A20B-2101-0042 (3 axes) couvrent les configurations standard aiSV..

Les panneaux de commande des amplificateurs à broche:Incluant la commande de l'amplificateur de broche Alpha i-B (par exemple, A20B-2101-0870 pour la broche de la série 6220), gérant la vitesse, l'orientation et la régulation du courant de sortie de la broche.

Plaques d'alimentation et de PSM:Les cartes pour les variantes PSM haute tension et le support de l'étape de puissance dans les grands ensembles d'amplificateurs.

une puissance de sortie de l'unité de sortie de l'appareil:Y compris les cartes A20B-2101-0050 et A20B-2101-0051 pour les servo-amplificateurs compacts βi de FANUC (entrée 200 V et 400 V respectivement).

L'A20B-2101-0787 occupe une position spécifique au sein de cette série, servant l'application d'entraînement pour laquelle il a été conçu.

Informations clés sur le produit

La capacité de maintenance au niveau du conseil d'administration des modules Alpha-i

Les modules d'amplificateur Alpha-i de FANUC sont construits avec des PCB internes remplaçables.Un module typique contient une carte de câblage (couche de connecteur passif) et un ou plusieurs PCB actifsCette conception en couches rend possible le remplacement ciblé au niveau des PCB:

Isolement par défaut:Lorsque le diagnostic confirme une défaillance de la carte, seule cette carte doit être remplacée.

Préservation des paramètres:Les paramètres du moteur et les gains de servo se trouvent dans la mémoire du CNC, et non dans la carte d'entraînement.

Efficacité des coûts:Le remplacement du niveau des PCB est nettement moins coûteux que le remplacement complet du module, en particulier pour les modules de plus grande puissance.

Scénarios d'application

Réparation du module d'entraînement Alpha-i:Un servo ou un amplificateur à broche FANUC développe une alarme persistante avec un moteur et un câblage intacts confirmés.Le remplacement rétablit le fonctionnement normal de l'entraînement.

Réserve de maintenance prévue:Une installation qui maintient une flotte de modules d'entraînement Alpha-i stocke l'A20B-2101-0787 comme une pièce de rechange prête à être réparée, permettant une réponse rapide à une panne au niveau de la carte pendant une fenêtre de maintenance prévue.

Questions fréquentes

Q1: Comment puis-je confirmer que A20B-2101-0787 est la carte de remplacement correcte pour mon module d'entraînement?

Lisez le numéro de pièce directement à partir de l'étiquette de la carte à l'intérieur du module Alpha-i spécifique.Contrôle croisé avec la liste des pièces de rechange du module d'entraînement dans le manuel de maintenance FANUC Alpha-i pour le modèle de module applicable afin de vérifier l'emplacement et la fonction de la carte dans ce module.

Q2: Est-il possible de remplacer la carte A20B-2101-0787 en tant que carte autonome sans retirer le module complet?

Pour accéder à l'A20B-2101-0787, il faut retirer le module d'amplificateur de l'armoire et ouvrir son boîtier.la carte spécifique peut être retirée et remplacée sans perturber la carte de câblage ou les autres cartes intactes de la pile. Consultez la documentation de service des modules FANUC pour le type de module spécifique pour les procédures d'extraction des panneaux et toute exigence relative aux fixations de rétention.

Q3: Le montage de l'A20B-2101-0787 nécessite-t-il une réentrée des paramètres du servo ou de la broche?

Non, tous les paramètres du servo et de la broche sont stockés dans la mémoire principale du CNC, pas dans la carte d'entraînement.le CNC rétablit la communication avec le module et applique automatiquement le paramètre existantVérifiez que l'entraînement atteint la disponibilité normale et effectuez des essais à basse vitesse avant de remettre la machine en production.

Q4: Quelles mesures de sécurité de décharge s'appliquent avant d'ouvrir un module Alpha-i pour accéder à l'A20B-2101-0787?

Les condensateurs de bus DC du module Alpha-i conservent une tension dangereuse après coupure de courant. Wait for the discharge interval specified in the FANUC Alpha-i maintenance manual — typically indicated by a charge indicator LED extinguishing — or measure with a calibrated DC voltmeter to confirm the bus is below the safe threshold before opening the module housingNe contournez jamais cette étape, même lorsque le module est coupé depuis plusieurs minutes.

Q5: L'A20B-2101-0787 est-il spécifique aux applications d'usinage CNC ou est-il également utilisé dans les systèmes d'entraînement de robots?

La série A20B-2101 sert à la fois les systèmes d'entraînement des machines-outils CNC et les applications de servo-entraînement des robots FANUC, car l'architecture matérielle de l'entraînement est partagée entre ces gammes de produits.Le déploiement spécifique de l'A20B-2101-0787 dépend du système hôte dans lequel il est installé. Confirmez le type de système hôte ¢ CNC ou contrôleur robot ¢ à partir de la documentation du module d'entraînement avant de procurer un remplacement.
