Fanuc A20B-2902-0671 Carte à broche A2OB-29O2-O671 Nouveau dans l'emballage

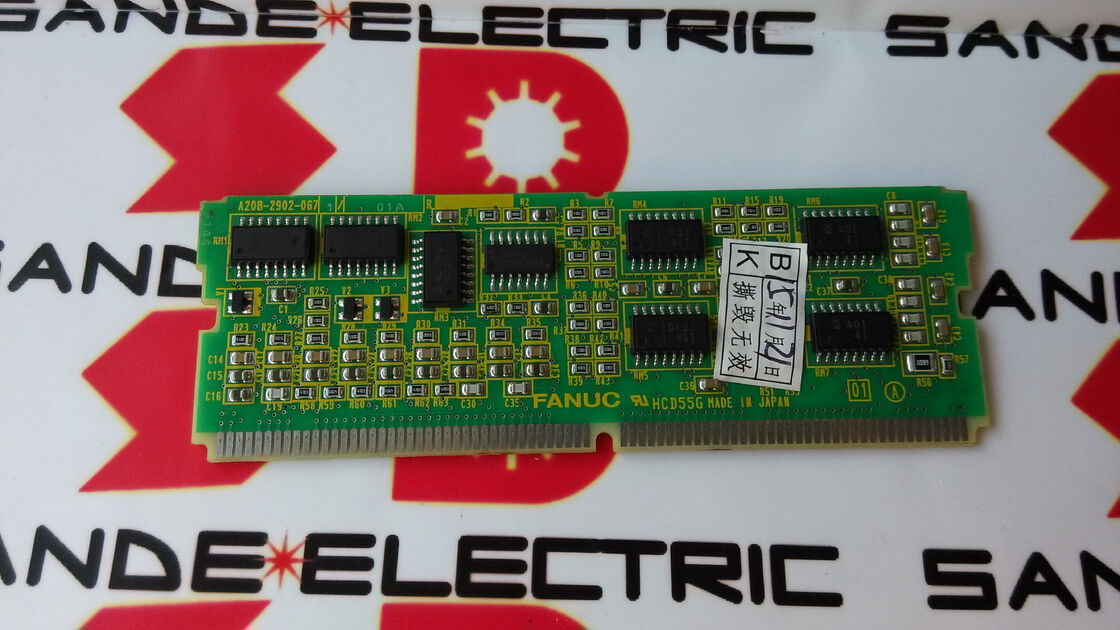

A20B-2902-0671 | Module PCB FANUC Beta iSVSP — Amplificateur servo/broche intégré série Beta i/carte interne enfichable

Beta iSVSP — L'unité de transmission compacte tout-en-un

Le FANUC Beta iSVSP est un amplificateur compact intégré qui combine trois fonctions de variateur dans un seul boîtier :

Alimentation du bus CC (PSU) :Convertit l'alimentation secteur CA en tension du bus CC qui alimente les étages de sortie du servo et de la broche – une fonction qui nécessiterait autrement un PSM (module d'alimentation) séparé dans une armoire Alpha-i complète.

Contrôle des axes servo (SV) :Contrôle le servomoteur sur un ou plusieurs axes de la machine, exécutant les boucles de contrôle de courant et la communication FSSB pour le mouvement des axes contrôlé en position.

Commande de broche (SP) :Contrôle le moteur de broche de la machine pour les fonctions de régulation de vitesse, d'orientation et de vitesse de surface constante.

L'intégration des trois dans l'unité βiSVSP (Beta i SVSP) est conçue pour les petites machines-outils CNC où l'espace de l'armoire est limité : de simples centres de tournage à 2 ou 3 axes et de petits centres d'usinage où l'armoire de module séparée de l'Alpha-i serait surdimensionnée. L'unité SVSP occupe beaucoup moins de volume d'armoire qu'une combinaison séparée PSM + SVM + SPM.

Informations clés sur le produit

Module PCB - Composant interne de l'unité SVSP

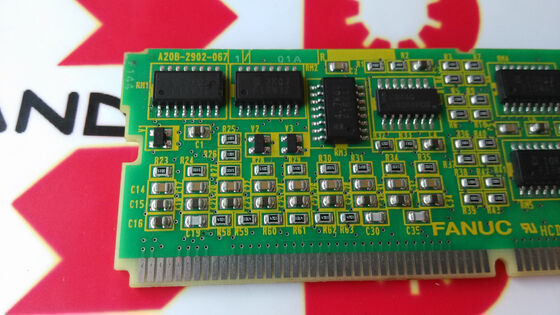

Dans le boîtier de l'amplificateur Beta iSVSP, plusieurs PCB fonctionnent ensemble pour mettre en œuvre les fonctions de variateur intégrées. L'A20B-2902-0671 est l'un de ces modules PCB internes : une carte fille enfichable qui fournit une fonction de circuit spécifique au sein de la pile électronique du SVSP.

La série A20B-2902, comme indiqué ailleurs dans cette série, couvre une large gamme de cartes filles enfichables, des modules de mémoire aux modules de servocommande en passant par les modules de commande de broche. L'A20B-2902-0671 est spécifiquement adapté à l'application Beta iSVSP, fournissant toute fonction de circuit requise par le SVSP à cette position du module.

Lorsque ce module PCB tombe en panne, la fonction qu'il fournit à l'intérieur du Beta iSVSP est compromise, ce qui peut se manifester par une alarme complète de l'unité SVSP, une défaillance d'une fonction d'entraînement spécifique (servo-axe, broche ou alimentation) ou un comportement de défaut intermittent corrélé aux états de fonctionnement de ce module.

Série Beta i — Plateforme Economy Drive de FANUC

La série Beta i (série βi) est la gamme de produits économiques de FANUC, positionnée en dessous de la série Alpha-i en termes de capacité et de coût. Alors que l'Alpha-i prend en charge des fonctions d'asservissement et de broche hautes performances sur une large plage de puissance, la Beta i cible :

Petites machines-outils :Tours CNC à 2 ou 3 axes, petits centres d'usinage et machines de formation où l'enveloppe de performances de l'Alpha-i dépasse ce que l'application exige.

Installations à coûts optimisés :Là où le coût unitaire d'entraînement est important et où les exigences de cycle de la machine s'inscrivent dans la plage de capacités de la Beta i.

Armoires à espace limité :La conception intégrée de la variante SVSP réduit l'encombrement de l'armoire par rapport à une configuration Alpha-i à trois modules.

L'A20B-2902-0671 fait partie de cette plate-forme et fournit un module de circuit interne qui aide le Beta iSVSP à fournir ses fonctions combinées d'asservissement, de broche et d'alimentation.

Scénarios d'application

Défaut de l'unité bêta iSVSP :Un petit centre de tournage CNC utilisant une unité d'entraînement Beta iSVSP développe une alarme qui empêche le fonctionnement normal. Le diagnostic identifie le module A20B-2902-0671 comme composant interne défaillant. Le remplacement de ce module au sein de l'unité SVSP rétablit le fonctionnement normal du variateur.

Entretien de l'unité SVSP :Lors de la maintenance programmée sur une unité Beta iSVSP, le module A20B-2902-0671 est remplacé dans le cadre d'une actualisation au niveau de la carte, réinitialisant ainsi la durée de vie de ce module dans une application de production à cycle de service élevé.

FAQ

Q1 : A20B-2902-0671 doit-il être remplacé par l'unité Beta iSVSP complète, ou ce module peut-il être remplacé individuellement ?

L'A20B-2902-0671 est un module enfichable individuel au sein de l'unité SVSP, et non l'unité complète elle-même. Si le diagnostic de panne confirme que ce module spécifique est le point de défaillance, le remplacement du A20B-2902-0671 seul constitue l'action de réparation correcte et rentable. Le remplacement complet de l'unité SVSP n'est nécessaire que lorsque plusieurs composants internes sont endommagés ou lorsque le boîtier SVSP lui-même est compromis.

Q2 : Quelles fonctions du variateur peuvent être affectées par un A20B-2902-0671 défaillant ?

Les fonctions spécifiques du lecteur affectées dépendent du rôle du circuit de l'A20B-2902-0671 au sein de l'architecture Beta iSVSP. Une panne de module peut affecter la fonction de contrôle de l'axe d'asservissement, de commande de broche ou de régulation de l'alimentation électrique, ou les trois simultanément si le module fournit une ressource commune partagée entre toutes les fonctions. Le code d'alarme affiché par l'unité SVSP précise quelle fonction est compromise.

Q3 : L'A20B-2902-0671 est-il compatible avec toutes les classifications de modèles Beta iSVSP ?

Le Beta iSVSP est disponible en plusieurs intensités nominales (par exemple, SVSP 20/20, 20/40, etc.) et variantes de tension d'entrée. Le fait que l'A20B-2902-0671 soit commun à plusieurs classements ou spécifique à un classement dépend de la conception du PCB interne du SVSP. Confirmez à partir de la liste des pièces de rechange spécifiques de l'unité SVSP – identifiables à partir de la plaque signalétique du module et du manuel de maintenance de la série FANUC Beta i – avant de commander.

Q4 : Quelles précautions de sécurité s'appliquent avant d'accéder à l'A20B-2902-0671 à l'intérieur de la version bêta iSVSP ?

Le Beta iSVSP contient une batterie de condensateurs de bus CC intégrée. Malgré leur taille compacte, les condensateurs conservent une tension dangereuse après la coupure de l'alimentation secteur. Le manuel de maintenance de la série FANUC Beta i spécifie le temps d'attente de décharge requis pour le modèle SVSP spécifique avant tout accès interne. Observez le voyant LED de charge et vérifiez la décharge avec un voltmètre CC calibré avant de manipuler les modules internes.

Q5 : Quelle est la différence entre l'unité Beta iSVSP et l'unité Beta iSV (servo uniquement) ?

L'unité Beta iSV (Servo) permet uniquement le contrôle des axes d'asservissement : elle tire l'alimentation du bus CC d'une alimentation séparée et n'inclut pas de fonctions de broche ou d'alimentation intégrées. Le Beta iSVSP (Servo/Spindle/Power) ajoute un contrôle de broche intégré et une alimentation de bus CC intégrée pour produire l'unité compacte tout-en-un. L'A20B-2902-0671 est spécifique à la variante SVSP : il ne s'agit pas d'un module issu des unités SV uniquement.
