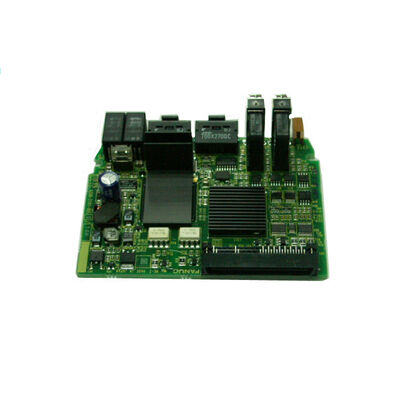

Nouveau dans l'emballage d'origine A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500 | Circuit imprimé d'entraînement FANUC série A20B-2101 — Systèmes d'entraînement CNC et d'automatisation / Fabriqué au Japon

Série A20B-2101 — Une famille complète de circuits imprimés pour variateurs

La série A20B-2101 couvre l'une des familles de PCB les plus fonctionnellement diversifiées de FANUC : cartes de commande et cartes de puissance pour servoamplificateurs, amplificateurs de broche, modules d'alimentation et servomoteurs de robot sur plusieurs générations et familles de produits.

La série couvre une large gamme numérique, chaque groupe de références remplissant des rôles matériels de variateur distincts, confirmés tout au long de cette session :

Cartes de contrôle et d'alimentation Beta-i SVM1 (005x–009x) :Y compris A20B-2101-0050/0051 (PCB de contrôle Beta-i SVM1 pour 4i/20i/40i et 80i/40HVi) et A20B-2101-0090/0091 (PCB d'alimentation pour variantes 4A et 20A SVM1).

Cartes de lecteurs intégrées Beta iSVSP (001x–002x) :Y compris A20B-2101-0012 (carte d'entraînement servo/broche βiSVPM2) et A20B-2101-0022/0025 (cartes PCB de puissance à deux et trois axes pour la série A06B-6134 Beta SVSP).

Cartes de commande de broche et d'asservissement (035x) :Y compris les cartes de classe A20B-2101-0350 pour le contrôle de l'amplificateur de broche dans les applications d'entraînement et de robot.

Cartes d'alimentation (039x) :Y compris la famille A20B-2101-0390/0391/0392/0393 — confirmée comme cartes d'alimentation haute puissance Alpha-i PSM avec affichage LED à 7 segments et filtre anti-bruit.

Cartes de puissance (063x–068x–084x) :Y compris A20B-2101-0631 (carte d'alimentation), A20B-2101-0681 (carte d'alimentation) et A20B-2101-0840 (carte de connexion d'alimentation) confirmés lors de cette session.

L'A20B-2101-0500 occupe la gamme 05xx — entre les cartes d'alimentation confirmées (039x) et les cartes d'alimentation confirmées (063x), une position dans la série qui couvre les cartes servant d'interface de lecteur spécifique ou des fonctions de distribution d'énergie au sein des systèmes d'entraînement de broche et d'asservissement Alpha/Beta.

Informations clés sur le produit

Piloter des PCB dans l'architecture A20B-2101

Les PCB du variateur A20B-2101 servent différentes couches au sein de la pile matérielle du module de variateur, en fonction de la fonction spécifique de la carte :

Cartes de couche de contrôle :Ces cartes traitent les signaux de commande numériques, gèrent les interfaces de communication et génèrent des commandes de commande de grille pour les transistors de puissance. Ils fonctionnent à des niveaux de tension logiques.

Cartes de couche de puissance (cartes de câblage / cartes de puissance) :Ceux-ci transportent les chemins de sortie du moteur à courant élevé, les connexions du bus CC et le matériel de détection de courant. Ils fonctionnent aux niveaux de tension du bus.

Tableaux d'interface et de distribution (cartes de connexion de puissance) :Ceux-ci acheminent les rails d'alimentation et les signaux entre plusieurs cartes au sein d'un ensemble de disques, fournissant ainsi l'épine dorsale électrique pour les configurations de disques multi-cartes.

L'A20B-2101-0500 remplit l'un de ces rôles fonctionnels au sein du module de variateur spécifique auquel il appartient - sa fonction exacte étant confirmée par la documentation des pièces de rechange du module installé.

Scénarios d'application

Défaut de la carte PCB du module variateur :Une CNC FANUC ou un système d'entraînement d'automatisation développe un défaut imputable à la carte A20B-2101-0500. La carte est identifiée à partir de son étiquette de numéro de pièce. Le remplacement restaure la fonction d'entraînement.

Inventaire de rechange d'atelier :Un centre de service conserve l'A20B-2101-0500 comme pièce de rechange pour les systèmes d'entraînement qu'il entretient.

FAQ

Q1 : Comment puis-je confirmer que la A20B-2101-0500 est la bonne carte pour mon module variateur ?

Lisez le numéro de pièce sur l'étiquette de la carte à l'intérieur du module de lecteur spécifique. S'il indique A20B-2101-0500, il s'agit du bon remplacement. Faites des références croisées avec la liste des pièces de rechange du module variateur dans le manuel de maintenance FANUC applicable pour confirmer le rôle fonctionnel de la carte.

Q2 : A20B-2101-0500 est-il destiné aux applications de servoamplificateur ou d'amplificateur de broche ?

La série A20B-2101 sert à la fois aux applications d'asservissement et d'entraînement de broche. Les cartes confirmées de la même série couvrent les servomoteurs Beta-i SVM1 (005x à 009x), les variateurs intégrés SVSP (001x à 002x), les alimentations PSM (039x) et diverses cartes d'alimentation (063x à 084x). L'A20B-2101-0500 en position 05xx sert à l'application spécifique du variateur confirmée dans la documentation du module hôte.

Q3 : Le remplacement de l'A20B-2101-0500 affecte-t-il les paramètres du servo ou de la broche ?

Non. Les paramètres du variateur résident dans la mémoire principale des paramètres de la CNC. Le remplacement de l'A20B-2101-0500 n'affecte pas les valeurs stockées des paramètres de servo ou de broche. Après avoir installé le remplacement et rétabli l'alimentation, le variateur rétablit sa communication avec la CNC et fonctionne selon les paramètres existants.

Q4 : Quelle sécurité de décharge s'applique avant d'accéder à A20B-2101-0500 ?

Les modules de variateur contiennent des condensateurs de bus CC retenant une tension dangereuse après la coupure de l'alimentation secteur. Suivez la procédure d'attente de décharge du manuel de maintenance FANUC applicable et vérifiez la décharge avec un voltmètre calibré avant d'ouvrir le boîtier d'un module de commande.
