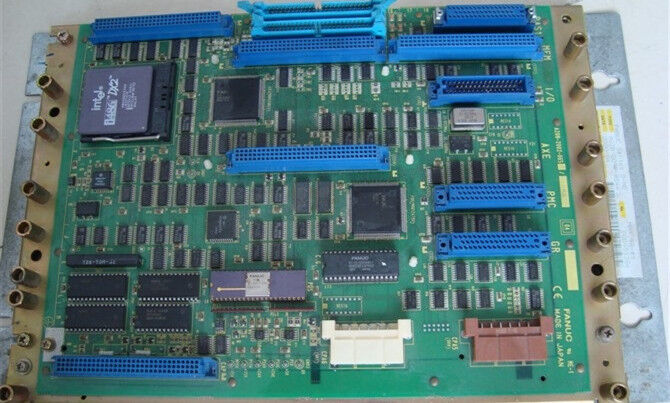

Le modèle A16B-1000-0140/08B Fanuc A16B-1000-0140/08B

A16B-1000-0140/08B ∙ FANUC RC Control Master Board ∙ 140×100×40mm / 2,44kg / −40°C Min / 50 broches montées sur une cassette

Conseil du contrôleur principal Le centre de commandement

Une carte de contrôle principale occupe le sommet de la hiérarchie de commandement dans son système. Elle initie les cycles de communication, coordonne les cartes et modules subordonnés, arbitre l'accès au bus,et exécute le programme de contrôle de haut niveau que tous les autres éléments servent.

Le tableau A16B-1000-0140/08B fonctionne comme le maître de contrôle RC dans son système FANUC applicable.Quand le système s'allume, cette carte initialise l'environnement de contrôle, fait apparaître les modules subordonnés et démarre le cycle de contrôle.

Principales spécifications

Monture de cassette à 50 broches

Le connecteur à cassette à 50 broches est l'interface principale de la carte avec le système qu'elle contrôle."Cassette mount" désigne un arrangement de connecteur où la carte est insérée dans une cassette ou une fente de rack. Le connecteur à 50 broches s'engage avec le plan arrière lorsque la carte est poussée en position. Ce type de montage:

• Fournit un support mécanique et une connexion électrique en une seule action
• Permet le retrait et l'insertion du panneau sans enlever les vis ou les fixations à l'interface du connecteur
• Offre une connexion plus sûre que les connecteurs à bord ouvert dans des environnements à vibration

Scénarios d'application

Erreur du contrôleur de système:Un système contrôlé par FANUC à l'aide de la carte mère A16B-1000-0140 déclenche une alarme du contrôleur principal.Après avoir confirmé que les panneaux subordonnés et les sources d'alimentation sont fonctionnels, le A16B-1000-0140/08B est identifié comme étant le défaut.

Remplacement des installations extérieures:Un système FANUC installé dans une enceinte extérieure dans un site climatique nordique présente une défaillance du contrôleur après une période de froid extrême.Le remplacement A16B-1000-0140/08B fournit le même minimum de fonctionnement à -40 °C requis pour l'environnement d'installation.

Questions fréquentes

Q1: Que signifie "RC Control Master" pour l'A16B-1000-0140?

"RC" dans le contexte de la carte FANUC A16B-1000 fait référence à la désignation spécifique du rôle de commande de cette carte ̇ elle fonctionne comme le contrôleur principal dans un robot ou un système de commande de mouvement FANUC de cette série..Le contrôleur principal est le conseil qui gère le programme de contrôle de haut niveau et coordonne le système global.Confirmer le type exact de système à partir de la documentation de l'équipement installé pour vérifier si la carte mère A16B-1000-0140/08B est applicable.

Q2: L'A16B-1000-0140/08B peut-il remplacer une révision antérieure telle que /04A?

Dans la plupart des cas, les révisions ultérieures des cartes FANUC sont rétrocompatibles.La compatibilité dépend de la version du logiciel du système installéCertaines versions du logiciel du système FANUC nécessitent une révision minimale du conseil.Consultez le manuel de connexion du système ou contactez le support technique de FANUC pour confirmer la compatibilité /08B dans un système qui a déjà utilisé une révision antérieure.

Q3: Quelles données sont stockées sur la carte mère A16B-1000-0140/08B?

La carte mère stocke généralement le programme de commande et la configuration du système dans une mémoire non volatile (EEPROM ou flash).Ce programme stocké initie et contrôle le systèmeLa conservation des paramètres ou des données de programme lors du remplacement de la carte dépend de la mémoire sur la carte mère ou dans des modules de mémoire distincts.Confirmer à partir de la documentation du système quels éléments de données se trouvent sur la carte mère avant le remplacement, et organiser des renforts en conséquence.

Q4: Quelle est l'importance du poids de 2,44 kg pour cette planche?

Avec 2,44 kg, l'A16B-1000-0140/08B est un assemblage de PCB beaucoup plus lourd que les cartes d'option CNC typiques (qui sont souvent inférieures à 0,5 kg).Ce poids plus élevé reflète des composants supplémentaires et un substrat physique potentiellement plus grandLa spécification de profondeur de 40 mm indique également un profil de hauteur de composant significatif sur la carte.Manipuler la carte avec les deux mains pendant l'installation pour éviter de fléchir le PCB sous son propre poids pendant l'insertion.

Q5: La révision /08B modifie-t-elle l'interface d'E/S ou de communication du tableau?

Les modifications de révision dans les familles de cartes FANUC impliquent généralement des mises à jour de composants, des corrections de mise en page ou des révisions de firmware sans modifier l'interface d'E/S ou de communication fonctionnelle.L'A16B-1000-0140/08B utilise la même interface de montage de cassette à 50 broches que les versions précédentesÀ moins que les notes de modification de révision spécifiques (disponibles dans la documentation de service FANUC) n'indiquent une modification du connecteur ou du protocole,le /08B est fonctionnellement compatible avec l'installation précédente.
