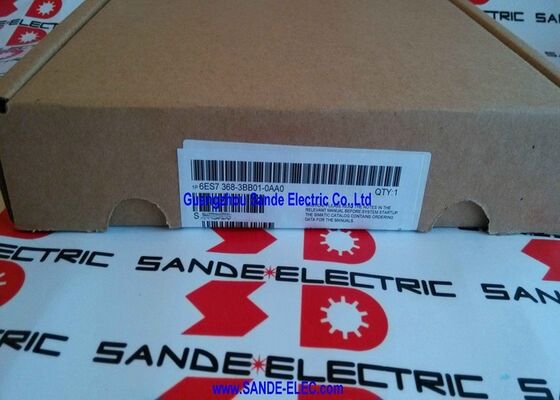

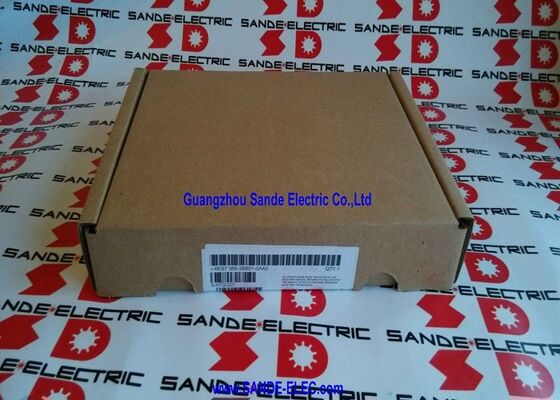

Le câble de raccordement 6ES7368-3BB01-0AA0 6ES7 368-3BB01-0AA0 6ES7368-3BBO1-OAAO

6ES7368-3BB01-0AA0 ∙ Siemens SIMATIC S7-300 câble de connexion ∙ 1m / IM 360 à IM 361 / élargissement du rack / numérique et analogique

S7-300 Extension multi-rack Ce que fait ce câble

Le 6ES7368-3BB01-0AA0 est le câble d'expansion d'un mètre qui relie électriquement le support central SIMATIC S7-300 à un ou plusieurs racks d'expansion (esclave) via la paire de modules d'interface IM 360/IM 361.Dans la configuration standard S7-300 à support unique, tous les modules d'E/S occupent un rack de 18 ou 9 emplacements avec le processeur.l'extension à plusieurs racks via IM 360/361 et ce câble de connexion ajoute jusqu'à trois racks d'expansion supplémentaires.

Sans ce câble,il n'y a pas de bus arrière-plan entre l'IM 360 d'envoi dans le rack central et l'IM 361 récepteur dans le rack d'expansion ′′ les racks d'expansion restent déconnectés électriquement du processeur.

Principales spécifications

Configuration d'expansion maximale

Le système S7-300 IM 360/361 prend en charge:

Un maximum de trois supports d'expansion:Un module IM 360 (central) à trois modules IM 361 maximum (un par rack d'expansion).

Longueur totale maximale du câble:La somme de toutes les longueurs de câbles de la chaîne de bus IM 360/361 ne doit pas dépasser 10 mètres.Des câbles plus longs (2.5m, 3m, 5m) sont disponibles pour les rayonnages dans les panneaux adjacents ou les enceintes de panneaux plus grands.

Applications

Automatisation industrielle avec un nombre élevé d'E/S:machines de production, systèmes de convoyeurs and process automation installations with more I/O points than one S7-300 rack accommodates — adding expansion racks via IM 360/361 and this cable extends the available I/O count without changing the CPU or programming environment.

Dispositions de panneaux divisés:Panneaux de commande où les modules d'E/S pour différentes sections de la machine sont répartis sur des sous-sections de panneaux séparées ou des armoires adjacentes ̇ racks d'expansion dans chaque section,connecté à l'IM 360 du rack central par des câbles d'extension.

Les stations périphériques ET 200M:Le SIMATIC ET 200M utilise le même format de module S7-300 sur le PROFIBUS ou le PROFINET, le mécanisme d'expansion IM 360/361 s'applique dans certaines configurations multirack ET 200M.

Commande des machines-outils et des installations de traitement:Les machines-outils complexes avec de nombreux axes, des modules d'entrée/sortie et de communication dépassant la capacité d'un seul rack, la 6ES7368-3BB01-0AA0 élargit les emplacements de modules disponibles pour accueillir tous les modules requis.

Questions fréquentes

Q1: Combien de supports d'expansion IM 361 peuvent être connectés à l'aide de IM 360/361 avec le câble 6ES7368?

L'IM 360 prend en charge un maximum de trois racks d'expansion, chacun contenant un IM 361. La connexion est en chaîne de marguerite: IM 360 → IM 361 (rack 2) → IM 361 (rack 3) → IM 361 (rack 4).Chaque segment utilise un câble 6ES7368La longueur totale des câbles à travers tous les segments ne doit pas dépasser 10 mètres.

Q2: Quels types de modules d'E/S est-ce que 6ES7368-3BB01-0AA0 prend en charge dans le rack d'expansion?

Le câble d'extension est équipé du bus arrière-plan complet S7-300 supportant tous les types de modules d'E/S S7-300: entrée numérique (DI), sortie numérique (DO), entrée analogique (AI), sortie analogique (AO),et les modules de communication (CP)Les modules d'E/S du rack d'expansion sont configurés dans l'outil de configuration matérielle SIMATIC STEP 7 exactement comme s'ils étaient dans le rack central.

Q3: Une alimentation électrique distincte est-elle requise pour chaque support d'expansion S7-300?

Le câble d'expansion 6ES7368 transporte le bus de communication du plan arrière mais pas l'alimentation du rack 24V.Tous les modules du rack d'expansion tirent leur alimentation de l'alimentation du rack localL'omission de l'alimentation du rack d'expansion empêche tout module de ce rack de fonctionner.

Q4: Quels sont les symptômes d'un câble d'extension 6ES7368-3BB01-0AA0 défaillant ou déconnecté?

Le processeur S7-300 génère des défauts de configuration matérielle dans les diagnostics STEP 7 lorsque les modules de rack d'expansion sont inaccessibles ou BUS_DF (bus disturbance) dans le tampon de diagnostic du processeur. Toutes les E/S dans le rack d'expansion affecté vont aux paramètres par défaut de l'état de défaillance du processeur (généralement des sorties déchargées).La reconnexion ou le remplacement du câble et le redémarrage du processeur rétablissent généralement le fonctionnement immédiatement.
