6FC5548-0BA05-1AF0 ∙ Siemens SINUMERIK 808D câble de réglage de la broche ∙ 5m / PPU interface de broche analogique à l'onduleur / lecteur tiers

Le câble de réglage du point de virage

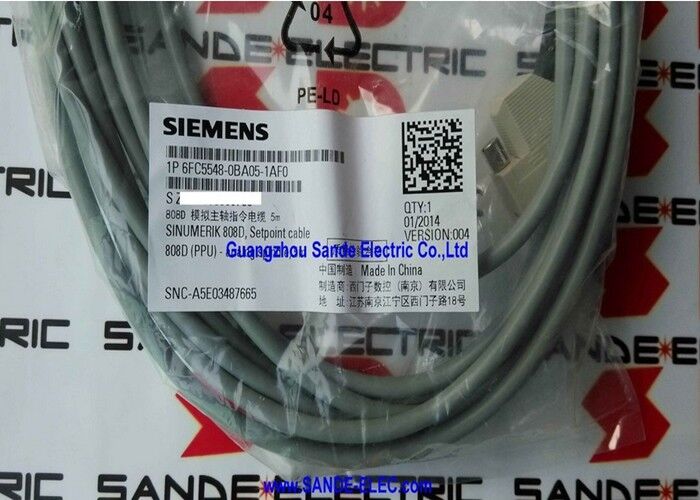

The 6FC5548-0BA05-1AF0 is the 5-metre spindle setpoint cable for the SINUMERIK 808D CNC system — the pre-terminated cable connecting the PPU's (Panel Processing Unit) analog spindle output interface to the spindle drive unitCe câble transporte les signaux analogiques de référence et de contrôle de vitesse qui commandent le moteur de broche,ce qui en fait un composant essentiel de la boucle de régulation de la vitesse de la broche dans chaque installation de machine-outil SINUMERIK 808D.

The "BA05" cable type designation identifies this as the spindle connection variant — distinct from the feed axis setpoint cable (BA00) which connects to SINAMICS V60 drives for the controlled axis positions.

Informations clés sur le produit

Ce que ce câble porte

Le câble de réglage du point de virage relie l'interface de virage analogique de la SINUMERIK 808D PPU à l'entrée de commande analogique de l'entraînement de virage:

point de réglage de la vitesse analogique ± 10 V:Le PPU CNC produit une tension analogique de ± 10 V proportionnelle à la vitesse de la broche commandée positive pour la rotation vers l'avant, négative pour la rotation vers l'arrière.Ceci est le signal de commande de vitesse primaire au convertisseur de broche.

Activer et exécuter les signaux:Les signaux numériques du CNC à l'entraînement spindle enable (autorisations d'actionnement de l'entraînement), commandes de direction (dans le sens des aiguilles d'une montre/contre-horloge),et autres signaux de commande qui coordonnent l'état de la broche CNC avec l'état de l'amplificateur de transmission.

Statut du véhicule et signaux de défaillance:Retour des signaux du moteur de broche à la PPU ‡ le moteur prêt, la défaillance du moteur et les signaux de vitesse atteinte que le CNC surveille pour confirmer le bon fonctionnement du broche et déclencher des alarmes sur les défaillances du moteur.

Applications

Centres de tournage à commande numérique (lathes):Les tours CNC équipés de SINUMERIK 808D avec des fuseaux principaux contrôlés par un convertisseur de broche le câble de réglage fournit la commande de vitesse du PPU tournant 808D à l'entraînement de broche.

Machines de fraisage à commande numériqueLes fraiseuses verticales et horizontales avec SINUMERIK 808D fraiseuse PPU contrôlant le moteur à broche par un onduleur.

Les machines-outils sont équipées de:Existing machine tools with functional spindle drives being retrofitted to SINUMERIK 808D CNC control — the analog spindle interface and this cable maintain compatibility with the original spindle drive's analog command input.

Machines à entraînement CNC:Centres d'enseignement et de formation professionnelle utilisant le SINUMERIK 808D comme machine de formation à commande numérique à commande numérique (CNC), généralement des machines de tournage ou de fraisage simples où l'interface analogique de broche suffit.

Questions fréquentes

Q1: Quelle est la différence entre le câble à broche BA05 et le câble à axe d'alimentation BA00 pour SINUMERIK 808D?

6FC5548-0BA05 connecte l'interface de fuseau analogique du PPU à un entraînement de fuseau avec entrée analogique (point de réglage de vitesse ± 10V). 6FC5548-0BA00 connecte le PPU au SINAMICS V60 CPM60.1 module de puissance contrôlé pour les essieux d'alimentation par servoLes deux sont des câbles de réglage pour le même système 808D, mais servent des types d'entraînement différents et des connexions physiques différentes sur le PPU.

Q2: Le 6FC5548-0BA05-1AF0 peut-il être utilisé avec n'importe quelle marque d'onduleur ou uniquement avec Siemens?

Le câble est conçu pour tous les onduleurs ou entraînements avec une entrée de référence de vitesse analogique standard ± 10 V ¥ une norme industrielle universelle.SINAMICS G) et les onduleurs tiers de tout fabricant acceptent tous cette norme d'entrée. Confirmer que l'entraînement à broche cible accepte une entrée analogique de ± 10 V et vérifier la compatibilité connecteur/terminal à partir de la documentation de câblage de l'entraînement.

Q3: Quels signaux le câble de réglage du point de virage transporte-t-il en plus de la référence de vitesse ± 10 V?

Au-delà de la référence de vitesse analogique ± 10 V, le câble de réglage du point de virage transporte des signaux numériques d'activation et de direction (de la PPU au lecteur) et des signaux de rétroaction, y compris la disponibilité du lecteur, l'état de défaillance,et sorties à vitesse atteinte (de l'entraînement à la PPU). The exact signal assignment is defined in the SINUMERIK 808D connection manual — always verify the spindle drive's interface wiring against the 808D documentation for correct signal assignment at the drive's terminal block.

Q4: Le câble est-il pré-terminé aux deux extrémités pour l'installation SINUMERIK 808D?

L'extrémité du PPU du 6FC5548-0BA05 est pré-terminée avec le connecteur qui s'accorde directement avec la prise d'interface de broche du PPU 808D ‡ installation de prise directe.L'extrémité du moteur de broche se termine par le connecteur approprié ou les câbles volants pour la connexion aux bornes d'entrée/sortie analogiques et numériques de l'entraînement. Confirmez le format de terminaison de l'extrémité de l'entraînement dans la documentation du produit avant l'installation.
