Le système d'alarme doit être équipé d'un câble de signalisation de la catégorie 6FX8002-2CF02-1AE0

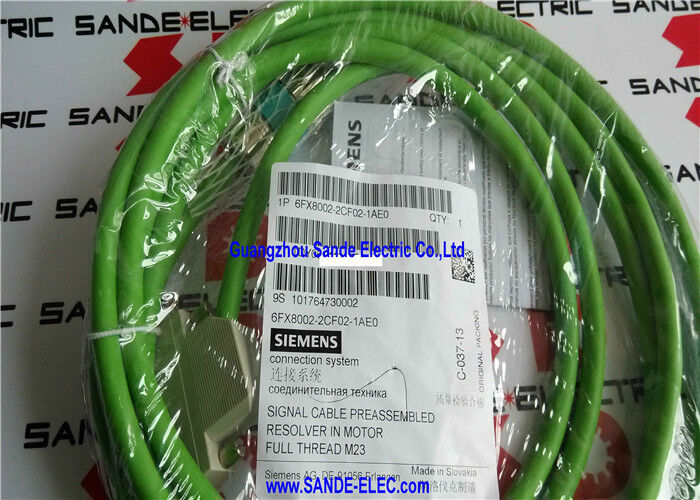

6FX8002-2CF02-1AE0. Un câble de signal résolveur Siemens 4m / M23 + 25 pins sous-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Cable de rétroaction résolveur à courte durée pour les installations de disques compacts

The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinetÀ 4 m, ce câble sert des connexions intra-cabinet, des axes de machine courts et des centres d'usinage compacts où le moteur et l'entraînement sont à portée de main.

Le câble transporte le circuit complet de rétroaction du résolveur entre le moteur et le module de capteur SINAMICS SMC10 ou une interface de résolveur équivalente: alimentation en excitation du moteur au résolveur,et les signaux analogiques de position sinus/cosinus du résolveur vers l'entraînement.

Principales spécifications

Motion-Connect 800plus à remorquer

Malgré sa courte longueur de 4m, le 6FX8002-2CF02-1AE0 est équipé de la spécification MOTION-CONNECT 800PLUS complète:

Capacité de flexion continue:Le câble est conçu pour le service de voie de câble (chaîne de traction) ∙ conducteurs à brins fins, enveloppe extérieure PUR flexible,et la construction résistante à la torsion maintiennent l'intégrité du signal à travers des cycles de flexion continus.

Résistance à l'huile accrue:The 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.

Conformité au DESINA:L'interface des connecteurs M23 et le codage des couleurs RAL sont conformes aux normes DESINA, ce qui garantit la cohérence de l'interface avec le matériel des entraînements SINAMICS à travers les générations de produits.

Applications

SINAMICS S120 avec SMC10 installations compactes:configurations de conduite SINAMICS S120 utilisant le module de capteur SMC10 pour la rétroaction de position du résolveur,où la distance entre le moteur et l'armoire est inférieure ou égale à 4 m ‡ commune dans les centres d'usinage compacts et les équipements d'essai montés sur banc.

Moteurs montés dans une armoire SINAMICS:Les positions des servomoteurs immédiatement adjacentes à l'armoire de commande, les moteurs à broche sur les petits centres de tournage CNC, les entraînements de l'axe d'alimentation sur les fraiseuses compactes et les installations similaires à courte durée.

Pièces détachées pour la mise en service de machines-outils CNC:Le câble de 4 m sert de câble standard de longueur de mise en service ¥ utile lorsque l'acheminement réel du câble nécessite une évaluation avant de commander la longueur définitive plus longue.

Questions fréquentes

Q1: Pourquoi choisir 6FX8002-2CF02-1AE0 plutôt qu'une variante plus longue pour une installation courte?

Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loop. Pour un tracé de 4 m, le câble 6FX8002-2CF02-1AE0 est le bon.la prochaine longueur est requise.

Q2: Le câble résolveur est-il interchangeable entre les différentes variantes du module de capteur SINAMICS?

Le 6FX8002-2CF02 est spécifié pour l'interface SMC10 Sensor Module.Le câble de résolveur n'est pas interchangeable avec les câbles de signal de l'encodeur. Confirmez à partir de la documentation de configuration du matériel SINAMICS S120 que la combinaison SMC10/résolveur s'applique avant de sélectionner ce câble.

Q3: La longueur du câble a-t-elle une incidence sur la précision des mesures des résolveurs dans les systèmes SINAMICS?

Les câbles plus longs augmentent la capacité totale et la charge de résistance sur les circuits d'excitation et de signal du résolveur.La longueur excessive du câble atténue l'amplitude du signal sinus/cosinus atteignant l'entrée ADC du SMC10.La documentation SMC10 spécifie la longueur maximale du câble pour le type de résolveur spécifique le câble de 4 m est bien dans n'importe quelle limite de longueur de câble résolveur standard et contribue à une charge minimale du signal.

Q4: Quelle termination de blindage est requise pour 6FX8002-2CF02-1AE0?

The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end). Aucune terminaison séparée du bouclier de champ n'est requise. Suivez le manuel d'installation SINAMICS S120 pour la connexion à la terre correcte du bouclier à l'extrémité du module.
