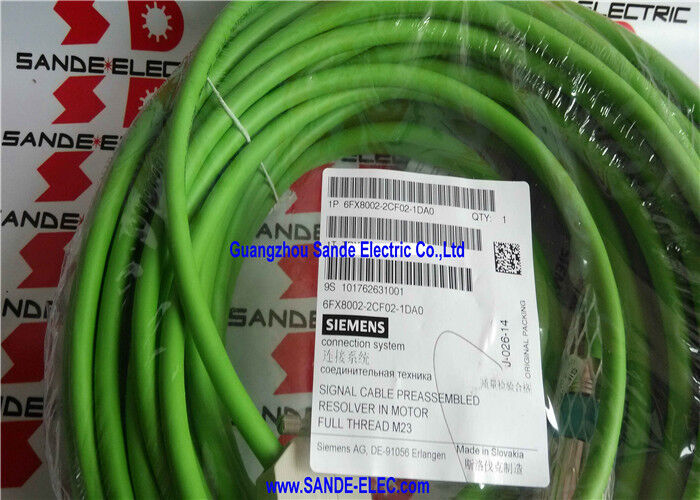

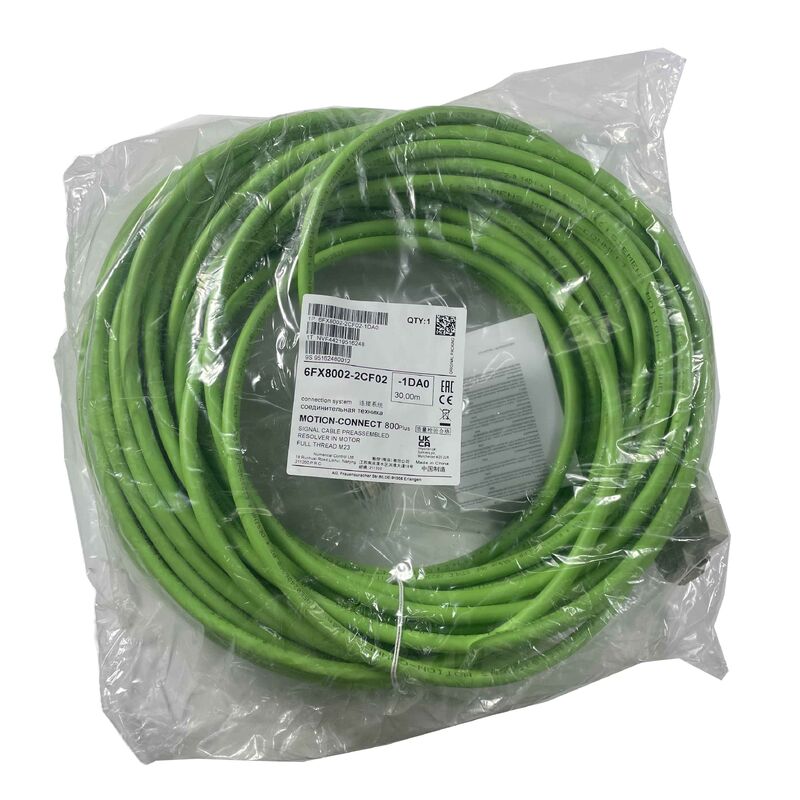

6FX8002-2CF02-1DA0 | Câble de signal résolveur Siemens — 30 m / filetage complet M23 / MOTION-CONNECT 800PLUS / UL/CSA / DESINA

Câble résolveur MOTION-CONNECT 800PLUS à 30 m

Le 6FX8002-2CF02-1DA0 est la variante de 30 mètres du câble de signal résolveur pré-assemblé MOTION-CONNECT 800PLUS de Siemens pour les systèmes de servomoteurs SINAMICS. Il transporte les mêmes signaux de retour du résolveur que la variante 40 m (6FX8002-2CF02-1EA0) avec une configuration de conducteur, un diamètre extérieur et des spécifications de connecteur identiques — la différence réside dans la longueur du câble : 30 m contre 40 m.

La longueur de 30 m sert aux installations d'axes servo où le chemin de câble depuis l'armoire de commande jusqu'au résolveur de moteur s'étend sur 20 à 30 mètres — machines à portique, grands centres d'usinage et axes d'automatisation industrielle avec des chemins de câbles étendus qui nécessitent la longueur standard suivante inférieure à 40 m.

Spécifications clés

Filetage complet M23 — Connexion sécurisée du résolveur au niveau du moteur

Le connecteur M23 à filetage complet du 6FX8002-2CF02-1DA0 sécurise la connexion du retour du résolveur côté moteur :

Verrouillage intégral du thread :L'accouplement fileté complet s'engage entièrement dans la douille du résolveur M23 côté moteur, fournissant un verrouillage mécanique positif qui résiste au desserrage par vibration lors de l'utilisation de la machine-outil. Un connecteur à filetage partiel ou à déconnexion rapide se détacherait progressivement à cause des vibrations du moteur, provoquant une perte intermittente du signal du résolveur qui génère des défauts de retour de position erratiques dans le variateur SINAMICS.

Protection IP :Le connecteur à filetage complet M23 entièrement engagé offre une protection IP67 au niveau de la connexion côté moteur, empêchant ainsi la contamination du liquide de refroidissement et des copeaux d'atteindre les contacts de signal du résolveur.

Conformité DESINA :L'interface full-thread M23 est la norme DESINA pour les connexions de retour de résolveur sur les servomoteurs et entraînements SIMOTICS — affectations de broches standardisées sur toutes les générations SINAMICS.

Applications

Servovariateurs SINAMICS S120 :Câbles de signal de résolveur pour les installations SINAMICS S120 utilisant le module de capteur SMC10 — applicables à toutes les configurations de servomoteurs utilisant le retour de position du résolveur avec la plate-forme SINAMICS S120.

Axes de machines-outils CNC :Câbles de retour d'axe servo pour centres d'usinage, centres de tournage et rectifieuses avec moteurs équipés d'un résolveur et câbles de signal acheminés sur rail de 30 m.

Automatisation industrielle :Automatisation industrielle, manutention et positionnement de précision basés sur SINAMICS S120 avec retour de résolveur acheminé par câble à 30 m.

Installations nord-américaines :Toutes les applications de câbles de résolution SINAMICS dans les installations américaines et canadiennes nécessitant des câbles certifiés UL/CSA pour la conformité au code.

FAQ

Q1 : En quoi le 6FX8002-2CF02-1DA0 (30 m) diffère-t-il du 6FX8002-2CF02-1EA0 (40 m) ?

Les deux câbles sont identiques dans toutes les spécifications techniques : configuration des conducteurs, diamètre extérieur (9,2 mm), type de connecteur (M23), tension nominale, conformité aux normes (UL/CSA, DESINA) et matériau de la gaine extérieure (PUR). La seule différence est la longueur : 1DA0 = 30 m ; 1EA0 = 40 m. Sélectionnez la longueur qui couvre la distance réelle d'acheminement des câbles entre l'armoire de variateur et le moteur, avec une marge d'acheminement, sans excès de câble.

Q2 : Quelle est la longueur maximale du câble pour le retour résolveur dans SINAMICS S120 avec SMC10 ?

La documentation du Sensor Module SINAMICS S120 SMC10 spécifie la longueur maximale du câble du résolveur. L'amplitude du signal du résolveur diminue avec la longueur du câble en raison de la capacité et de la résistance du câble chargeant le circuit du résolveur : au-delà de la longueur maximale, la qualité du signal se dégrade en dessous du seuil pour une mesure de position fiable. Le 6FX8002-2CF02-1DA0 de 30 m se situe dans cette limite ; confirmer à partir de la documentation technique du SMC10 pour le type de résolveur spécifique.

Q3 : Le câble résolveur MOTION-CONNECT 800PLUS nécessite-t-il une mise à la terre spéciale lors de l'installation ?

Le connecteur M23 du câble assure la connexion du blindage à l'extrémité du moteur — le boîtier du connecteur met à la terre le blindage du câble au châssis du moteur. Du côté du lecteur/SMC10, le connecteur Sub-D s'interface avec le plan de masse du SMC10. Le câble lui-même est un assemblage blindé ; ses performances CEM dépendent de la mise à la terre correcte du connecteur aux deux extrémités. Ne laissez pas le blindage du câble flotter à chaque extrémité. Suivez les directives d'installation du SINAMICS S120 de Siemens pour la mise à la terre du blindage des câbles dans les circuits de retour du résolveur.

Q4 : Le câble résolveur 6FX8002-2CF02 peut-il être utilisé en dehors de SINAMICS — pour d'autres systèmes de commande basés sur un résolveur ?

Le 6FX8002-2CF02 est conçu et pré-terminé spécifiquement pour l'interface SINAMICS SMC10. Pour les systèmes de résolution non Siemens ou d'autres modules SINAMICS avec des interfaces de résolution différentes, l'affectation des broches et le format du connecteur de ce câble peuvent ne pas correspondre. La spécification des conducteurs (3 × paires torsadées + conducteurs auxiliaires) est largement compatible avec les exigences du signal du résolveur, mais toute application en dehors de l'interface SINAMICS SMC10 conçue doit être vérifiée par rapport à la documentation de l'interface du résolveur du système cible.
