Le système d'alarme doit être équipé d'un câble de signalisation.

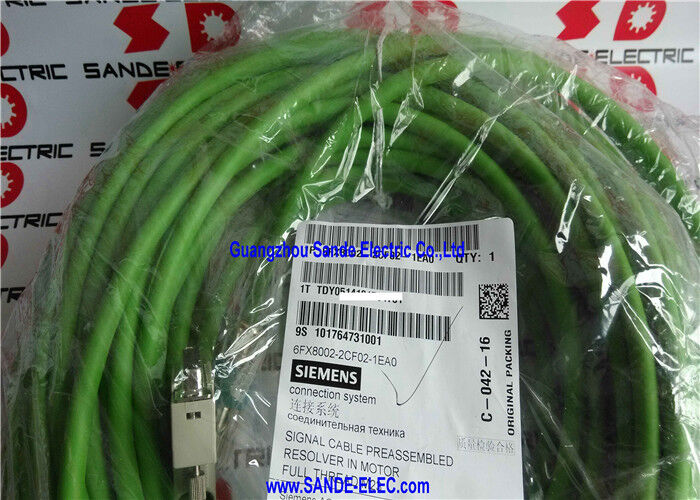

6FX8002-2CF02-1EA0. Un câble de signal résolveur Siemens 40m / M23 Full Thread / RAL 6018 Green PUR / SMC10 Module de capteur / MOTION-CONNECT 800PLUS

Cable de rétroaction du résolveur pour SINAMICS SMC10 à 40 m

The 6FX8002-2CF02-1EA0 is a 40-metre pre-assembled signal cable connecting the SINAMICS S120 SMC10 Sensor Module to the resolver feedback device in servo motor applications using resolver position sensing. The SMC10 is a SINAMICS S120 module that provides the excitation voltage for the resolver and processes the resolver's sine/cosine output signals back to the drive's position feedback system — this cable is the physical signal link between the SMC10 and the motor resolver.

À 40m,le 6FX8002-2CF02-1EA0 sert les installations à servo-axe où le boîtier de propulsion SINAMICS est situé à une distance substantielle du moteur.

Principales spécifications

Motion-Connect 800plus ∙ Ligne dynamique améliorée

La désignation "PLUS" dans 6FX8002 identifie des performances améliorées au sein de la famille Dynamic Line:

Résistance à l'huile plus élevée:Les câbles 800PLUS présentent une résistance accrue aux huiles de coupe et aux fluides hydrauliques par rapport aux câbles standard de la série 800 testés pour les exigences d'exposition chimique plus élevées des environnements des machines-outils.

Distance de traversée de la voie de câble étendue:Les câbles 800PLUS sont testés pour des distances allant jusqu'à 50 mètres de voie de câble, une autonomie plus longue que celle de la série 800 standard.,la capacité de traverser une distance prolongée peut être directement pertinente.

Applications

Les unités d'entraînement d'axe résolveur SINAMICS S120:Toutes les installations SINAMICS S120 utilisant le module de capteur SMC10 pour la rétroaction de la position du résolveuret servo-entraînements généraux où un résolveur est le dispositif de rétroaction du moteur.

à haute résistance à l'usureCentres d'usinage à grille, fraiseuses grand format et forages de type plancher où le câble de 40 m accueille la séparation physique entre la cabine de transmission et le moteur.

machines à outils à commande numérique:Remplacement ou réaménagement de câbles de rétroaction de résolveurs pour machines-outils rénovées ou améliorées utilisant des entraînements SINAMICS S120

Traitement et automatisation industriels:Systèmes d'automatisation basés sur SINAMICS S120 avec moteurs de rétroaction résolveurs pour lesquels des câbles de signalisation par voie de câble de 40 m sont nécessaires.

Questions fréquentes

Q1: Pourquoi le câble résolveur utilise-t-il des paires tordues alors que certains autres câbles de signal ne le font pas?

Les signaux de résolveurs sont des tensions analogiques de bas niveau. Les signaux sinus et cosinus peuvent être compris entre millivolts et quelques volts selon l'angle de l'arbre.Construction de paires tordues pour chaque canal (3 × 2 × 0).14 mm2) fournit une transmission différentielle du signal le bruit induit sur un fil de la paire affecte les deux fils de la même façon, et le récepteur différentiel du SMC10 soustrait ce bruit de mode commun,Laissant seulement le vrai signalCe rejet de mode commun est essentiel pour une rétroaction fiable des résolveurs sur 40m dans l'environnement de conduite CNC électriquement bruyant.

Q2: 6FX8002-2CF02-1EA0 peut-il être prolongé si 40m est insuffisant?

An extension cable (6FX8002-2CF04 series) is available for extending the base 6FX8002-2CF02 cable — specifically designed for this purpose with compatible connectors and matching electrical characteristicsLa connexion de câbles de signal de résolveurs par des conducteurs d'épissage n'est pas acceptable, car elle introduit des discontinuités d'impédance et des points d'entrée de bruit qui dégradent les signaux de résolveurs analogiques.Si une course totale plus longue est requise, utiliser la longueur maximale du câble de la spécification SMC10 comme limite de conception.

Q3: Pourquoi la tension nominale est de 30 V pour un câble résolveur?

30 V est la tension de travail des conducteurs de signal dans le câble résolveur la tension d'excitation et de signal dans le circuit résolveur sont des signaux analogiques basse tension bien en dessous de ce niveau.La notation de 30V confirme que l'isolation du câble est qualifiée pour les niveaux de tension du circuit résolveur SINAMICS SMC10 y compris les transitoiresIl ne s'agit pas d'un câble de tension de la ligne de distribution. La tension de 30 V reflète les niveaux de signal du circuit de mesure.

Q4: Que signifie la désignation DESINA pour 6FX8002-2CF02-1EA0?

DESINA (Installation décentralisée pour l'automatisation) est un cadre de normalisation dirigé par Siemens qui définit les types de connecteurs, les codes de couleur, la construction des câbles,pour les câbles de servo-entraînement. La désignation DESINA confirme que le 6FX8002-2CF02-1EA0 est conforme à ces normes, y compris la couleur verte RAL 6018 pour les câbles résolveurs et l'interface de connecteur à fil complet M23.La conformité à DESINA assure une cohérence, des interfaces d'identification des câbles et des connecteurs interchangeables pour toutes les générations de moteurs SINAMICS.
