6FX8002-5DA11-1DA0 | Câble d'alimentation Siemens MOTION-CONNECT 800 — 30 m / 4 × 2,5 mm² + 2 × 1,5 mm² / Dynamique / Servomoteur SINAMICS avec frein

Câble d'alimentation de ligne dynamique à 30 m pour installations SINAMICS

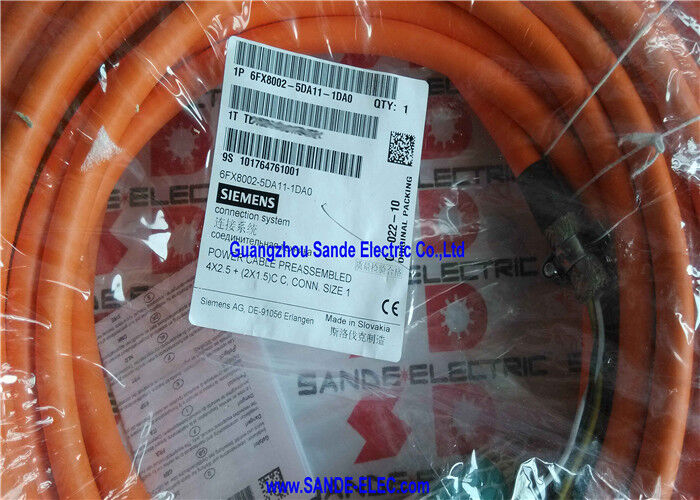

Le 6FX8002-5DA11-1DA0 est un câble d'alimentation préassemblé de 30 mètres de la ligne dynamique MOTION-CONNECT 800 de Siemens — intégrant quatre conducteurs d'alimentation de moteur et deux conducteurs de frein dans un seul assemblage de câbles hautement flexibles pour servomoteurs SINAMICS. La spécification Dynamic Line évalue ce câble pour un service de chemin de câble continu (chaîne porte-câbles) : la construction résiste aux cycles de flexion répétés qui se produisent dans les porte-câbles tout au long de la durée de vie opérationnelle d'une machine-outil, où un câble Basic Line se fatiguerait et tomberait progressivement en panne.

À 30 m, le 6FX8002-5DA11-1DA0 est adapté aux grandes installations d'axes servo : centres d'usinage avec axes à longue course, machines de type portique et équipements d'automatisation industrielle où les armoires de commande sont situées à une distance significative des positions des moteurs.

Spécifications clés

Puissance et freinage combinés : un câble, deux fonctions

Puissance moteur (4×2,5mm²) :Des conducteurs triphasés (U, V, W) et une terre de protection (PE) fournissent le courant triphasé du variateur de fréquence du moteur. La section transversale de 2,5 mm² est adaptée à la capacité actuelle des servomoteurs SIMOTICS dans la classe de puissance moyenne – les entraînements d'axe qui dominent les applications de machines-outils CNC et d'automatisation industrielle.

Alimentation frein (2×1,5mm²) :L'alimentation CC pour le frein de maintien électromagnétique intégré au moteur. Avec une longueur de câble de 30 m, la section transversale de 1,5 mm² limite la chute de tension dans le circuit de freinage à un niveau acceptable, garantissant que la pleine tension de desserrage du frein de 24 V atteint la bobine du frein moteur. L'utilisation de conducteurs de frein de section plus petite sur une distance de 30 m entraînerait une chute de tension excessive et un desserrage peu fiable des freins.

Avantage de l'assemblage de câble unique :L'acheminement de deux câbles distincts à travers un chemin de câbles pour chaque moteur équipé d'un frein (un câble d'alimentation et un câble de frein) double le remplissage du chemin de câbles et le nombre d'entrées de connecteur de moteur. La conception combinée du 6FX8002-5DA11-1DA0 réduit de moitié les deux, simplifiant la conception des chemins de câbles et la configuration de la boîte de jonction du moteur.

Applications

Centres d'usinage CNC :Câbles d'alimentation pour axes servo pour centres d'usinage verticaux et horizontaux — axes nécessitant un acheminement de câbles avec des chemins de câbles de 30 m entre l'armoire d'entraînement et le moteur.

Systèmes d'usinage à portique :Grandes fraiseuses et perceuses à portique où les positions des servomoteurs sont à une distance étendue de l'armoire d'entraînement située au centre.

Automatisation industrielle :Systèmes de servopositionnement commandés par SINAMICS, machines de transfert et équipements d'automatisation de précision avec axes à chemin de câbles à longue course.

Manutention et logistique :Stockage et récupération automatisés, automatisation des entrepôts et équipements logistiques à grande hauteur avec servomoteurs SINAMICS et exigences de câble d'alimentation de 30 m.

FAQ

Q1 : Qu'est-ce qui différencie MOTION-CONNECT 800 du MOTION-CONNECT 500 pour les applications de chemins de câbles ?

MOTION-CONNECT 800 est conçu pour un service continu de chemins de câbles avec une durée de vie de cycle flexible définie. MOTION-CONNECT 500 (Basic Line) est destiné aux applications statiques ou à mouvement lent – ​​repositionnement occasionnel uniquement. Dans un chemin de câbles en mouvement continu, seuls les câbles MOTION-CONNECT 800 Dynamic Line doivent être utilisés. L'utilisation d'un câble de la série 500 dans un chemin de câbles entraîne une fatigue et une défaillance prématurées des conducteurs.

Q2 : Quels paramètres de chemin de câble doivent être vérifiés pour le 6FX8002-5DA11-1DA0 ?

Le rayon de courbure intérieur du chemin de câble doit atteindre ou dépasser le rayon de courbure dynamique minimum du câble – environ 7,5 × le diamètre extérieur de 12,9 mm (environ 97 mm). La largeur du rail doit s'adapter au diamètre de 12,9 mm du câble avec la séparation requise entre les câbles. Confirmez les valeurs exactes à partir des données techniques du MOTION-CONNECT 800 de Siemens. Le dépassement du rayon de courbure minimum entraîne une fatigue accélérée du conducteur.

Q3 : Le 6FX8002-5DA11-1DA0 peut-il être utilisé dans des installations statiques (fixes) ?

Oui, un câble Dynamic Line répond toujours aux exigences d'une installation statique. L’inverse n’est pas vrai. Pour les applications statiques, les séries 500 et 800 sont acceptables ; pour les chemins de câbles, seuls les câbles de la série 800 (Dynamic Line) doivent être utilisés.

Q4 : Avec quels modules moteurs SINAMICS le 6FX8002-5DA11-1DA0 est-il compatible ?

Le type de câble 6FX8002-5DA11 connecte les servomoteurs SIMOTICS (1FT7, 1FK7 et séries associées) avec le connecteur d'alimentation M40 DESINA (taille 1/1,5) aux modules moteur SINAMICS S120. Confirmez la taille de connecteur spécifique et la combinaison de module moteur dans la documentation de configuration matérielle SINAMICS S120 pour le système d'entraînement spécifique. Les conducteurs de 2,5 mm² du câble correspondent à la classe de courant moteur pour laquelle cette taille de connecteur est spécifiée.
