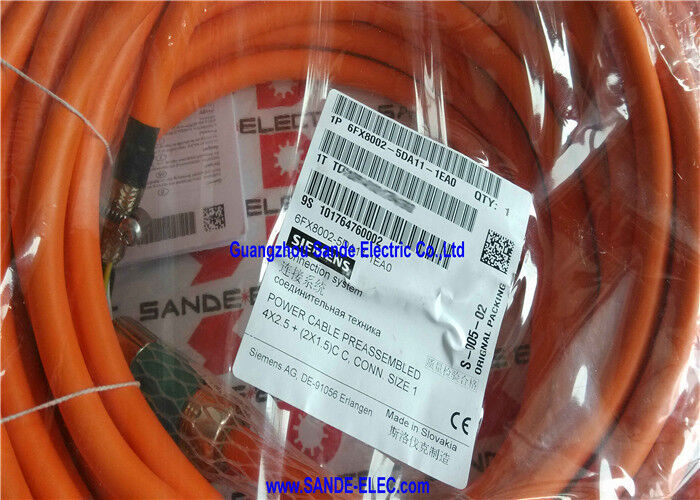

6FX8002-5DA11-1EA0 ∙ Siemens MOTION-CONNECT 800 câble d'alimentation ∙ 40m / 4×2.5mm2 + 2×1.5mm2 / Dynamique / SINAMICS Servo moteur

MOTION-CONNECT 800 Ligne dynamique construite pour un mouvement continu

Le 6FX8002-5DA11-1EA0 appartient à la série MOTION-CONNECT 800 de Siemens, la "ligne dynamique" de câbles servomotors préassemblés conçus pour un fonctionnement continu de la chaîne de câbles.La désignation "800" place ce câble au dessus du MOTION-CONNECT 500 (Basic Line, pour les applications statiques ou à mouvement lent), spécialement conçues pour les applications où le câble résiste à des millions de cycles de flexion tout au long de sa durée de vie.

À 40 mètres, the 6FX8002-5DA11-1EA0 is one of the longer standard lengths in this cable family — serving the large-scale servo installations that require both cable track flexibility and extended reach from drive cabinet to motor.

Principales spécifications

40m

Un câble de servomoteur de 40 m n'est pas une installation standard, il sert à des situations techniques spécifiques:

Appareils à moteur à combustionCentres d'usinage à gantry, grands centres d'usinage à 5 axes et machines de type plancher où le cabinet d'entraînement est positionné à distance du moteur de l'axe de la machine,et la voie de câble traverse le lit de machine complet.

Systèmes d'axes à longue distance:Pour les tables horizontales de centre d'usinage ou les nacelles à palettes dont le trajet dépasse 10 à 15 mètres, il est nécessaire de disposer de câbles qui couvrent toute la distance de trajet, plus les segments de câbles statiques à chaque extrémité.

Installations de cabine de commande à distance:Lorsque les règlements du bâtiment, la gestion de la chaleur ou les exigences d'exploitation localisent l'armoire de commande SINAMICS à 25-35 m de la machine,La longueur totale du câble est de 40 m..

Pour les appareils à commande numérique:lignes de production automatisées avec systèmes de transfert servo-alimentés, axes de positionnement,ou équipement d'indexation où les positions du servo-moteur sont réparties sur une longue chaîne de production le boîtier de traction à une extrémité, les positions motrices individuelles réparties le long de la ligne.

Applications

Les équipements de servo-entraînement SINAMICS S120:Toutes les configurations du module moteur S120 de SINAMICS et de l'unité d'entraînement de taille de livre qui entraînent les servo-moteurs SIMOTICS S et SIMOTICS M lorsque l'application nécessite l'acheminement de la voie de câble et des lignes de câble étendues.

d'une puissance de sortie de l'intérieur n'excédant pas 50 WCentres d'usinage, centres de tournage, gros broyeurs et équipements CNC multi-axes utilisant des entraînements SINAMICS, avec câbles d'alimentation moteur à voie de câble.

Positionnement de l'automatisation industrielle:Systèmes de portique basés sur SINAMICS, machines de transfert linéaire et équipements de positionnement de précision avec axes de long voyage et gestion de câbles de voie de câble.

Automatisation du traitement et de la logistique:Systèmes de stockage et de récupération à entraînement servo, stations de recharge automatiques guidées pour véhicules et systèmes de tri avec entraînement servo SINAMICS sur de longues distances par câble.

Questions fréquentes

Q1: Quels sont les paramètres de la voie de câble (chaîne de traction) qui régissent la sélection du 6FX8002-5DA11-1EA0?

Le rayon de courbure minimum de la voie du câble et le rayon de courbure dynamique nominal du câble doivent être compatibles. Le rayon de courbure de la voie du câble doit satisfaire ou dépasser la spécification dynamique minimale du câble.À 12 h..9 mm de diamètre extérieur, le rayon de flexion dynamique minimum pour la série 6FX8002 est d'environ 7,5 fois le diamètre extérieur (environ 97 mm).Confirmez les données techniques du câble MOTION-CONNECT de Siemens pour les spécifications exactes, et vérifier que le rayon de courbure de la voie de câble dépasse cette valeur.

Q2: Pourquoi les conducteurs de freinage sont-ils de 1,5 mm2 dans 6FX8002-5DA11-1EA0 plutôt que de 1,0 mm2?

La série 6FX8002 (MOTION-CONNECT 800) utilise des conducteurs de frein de 1,5 mm2 plutôt que les 1,0 mm2 utilisés dans certaines séries antérieures. The larger cross-section reduces the DC resistance of the brake circuit across the 40m cable run — keeping the voltage drop across the cable to a manageable level so that the full 24V supply reaches the motor brake coil without excessive voltage lossÀ 40 m, les conducteurs de 1,0 mm2 introduiraient une chute de tension significativement plus élevée que les conducteurs de 1,5 mm2.

Q3: Quel est le nombre de cycles de flexibilité nominale pour les câbles à ligne dynamique 6FX8002 dans le service de câbles?

Les câbles Siemens MOTION-CONNECT 800 Dynamic Line sont testés et classés pour un cycle de service flexible continu et température ambianteCes paramètres sont définis dans les lignes directrices de Siemens pour le calcul des voies de câbles et dans la documentation technique MOTION-CONNECT.La classification du cycle de flexibilité confirme que le câble est un composant conçu pour les installations de voie de câble, pas simplement décrite comme "flexible" sans données de durabilité quantifiées.

Q4: Le 6FX8002-5DA11-1EA0 est-il conçu pour une utilisation en extérieur ou pour un lavage?

Les matériaux d'isolation du manteau extérieur et des conducteurs 6FX8002 sont conçus pour une utilisation industrielle à l'intérieur dans des environnements de machines-outils standard et d'automatisation d'usine.Pour les applications impliquant le lavage à la machine, l'immersion dans un fluide de coupe ou l'exposition directe à l'extérieur, confirmer à partir de la documentation technique de Siemens si le matériau standard 6FX8002 du manteau extérieur fournit la résistance chimique requise,ou si une variante spécifique résistante aux produits chimiques est requise.
