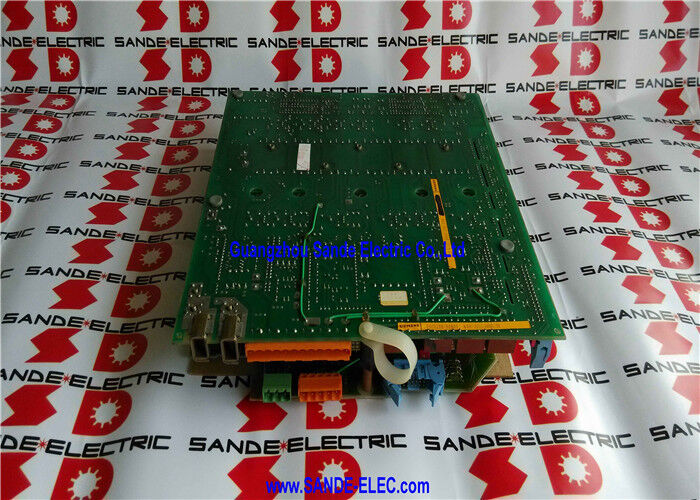

3 axes Simodrive 610 AC Drive alimentation électrique circuit 6SC6108-0SN00

6SC6108-0SN00∙ Siemens SIMODRIVE 610 AC alimentation entraînement de puissance PCB A38 / 8/16A / 3 axes / CNC Servo entraînement carte de puissance

SIMODRIVE 610 Système d'alimentation intégré CNC de Siemens

The SIMODRIVE 610 (6SC61xx series) is Siemens' earlier-generation CNC-integrated servo drive system — designed to work with SINUMERIK CNC controls for precise multi-axis machine tool feed drive controlLe SIMODRIVE 610 est antérieur aux plates-formes SIMODRIVE 611 et SINAMICS et a été largement utilisé dans les centres d'usinage, les centres de tournage et les broyeurs utilisant SINUMERIK 3, 810, 820,et les premiers contrôles 840.

Dans l'architecture SIMODRIVE 610, les modules d'alimentation combinent l'électronique de régulation et le niveau de puissance dans une unité d'alimentation compacte.Le 6SC6108-0SN00 est le circuit électrique PCB (la "Leistungsteil" section d'alimentation) dans un module d'alimentation 3 axes SIMODRIVE 610 AC.

Principales spécifications

SIMODRIVE 610 dans la hiérarchie des entraînements Siemens

Le SIMODRIVE 610 représente la première génération de systèmes d'entraînement CNC intégrés de Siemens:

Les machines-outils équipées de SIMODRIVE 610 continuent d'être utilisées dans de nombreux environnements de production nécessitant des circuits imprimés de puissance de rechange comme 6SC6108-0SN00 pour l'entretien et la réparation.

Scénarios d'application

SIMODRIVE 610 panne de circuit imprimé:Le module d'alimentation SIMODRIVE 610 d'une machine-outil contrôlée par SINUMERIK déclenche des pannes d'alimentation de l'axe ¢ des servo-alarmes indiquant des pannes d'IGBT ou de l'étage d'alimentation dans l'alimentation.Le circuit imprimé de puissance 6SC6108-0SN00 A38 est identifié comme étant le défautLe remplacement rétablit la capacité de commande de l'axe de l'alimentation.

Service du module de conduite SIMODRIVE 610Une usine de production qui assure l'entretien de machines-outils équipées de SIMODRIVE 610 plus anciennes maintient 6SC6108-0SN00 comme pièce de rechange pour le module d'entraînement spécifique installé dans leur équipement.

Questions fréquentes

Q1: Quelle est la relation entre 6SC6108-0SN00 (PCB de puissance) et la carte de régulation du module SIMODRIVE 610?

Le module d'alimentation SIMODRIVE 610 se sépare en une carte de régulation (électronique de commande ¢ algorithmes de régulation, communication avec SINUMERIK CNC,le stockage des paramètres) et un circuit imprimé de puissance (étape d'alimentation6SC6108-0SN00 est le circuit imprimé de puissance: il contient les transistors de l'onduleur et la détection du courant pour les trois axes, mais pas de paramètres d'entraînement.Les paramètres sont stockés dans le tableau de régulationLes défaillances de l'étape de puissance et les défaillances de régulation produisent des caractéristiques d'alarme différentes.

Q2: Quelles alarmes CNC SINUMERIK indiquent une défaillance du PCB de puissance 6SC6108-0SN00?

Les défauts de circuits imprimés de puissance dans les modules SIMODRIVE 610 produisent des alarmes au niveau de l'entraînement au CNC SINUMERIK, indiquant généralement une défaillance matérielle de l'entraînement d'axe, une défaillance IGBT,ou défaillance du module d'alimentation sur un ou plusieurs des trois axesLes LED indicateurs du module d'entraînement fournissent également des codes d'état qui aident à localiser le défaut dans le module.Si la carte de régulation et les servo-moteurs sont testés correctement mais que les alarmes de puissance persistent sur l'axe activé, le PCB de puissance est la priorité de diagnostic.

Q3: Le circuit imprimé de puissance 6SC6108-0SN00 stocke-t-il des paramètres d'entraînement?

Les paramètres d'entraînement, les paramètres de gain d'axe, les limites de courant et les seuils de surveillance sont stockés sur la carte de réglage (PCB de commande en boucle fermée) et non sur la carte de puissance.Le remplacement de 6SC6108-0SN00 n'affecte pas les paramètres stockés.Après avoir monté le circuit imprimé de remplacement, vérifiez que les trois entraînements d'axes sont opérationnels avant de remettre la machine en service.

Q4: Quelles sont les précautions de sécurité à prendre lors du remplacement du 6SC6108-0SN00?

Isolez et verrouillez l'alimentation du module SIMODRIVE 610.Le circuit imprimé de puissance contient des condensateurs et fonctionne à partir d'un bus CC qui conserve la charge après le retrait de l'alimentation. Le circuit imprimé de puissance A38 est monté à côté des connexions de bus haute tension.
