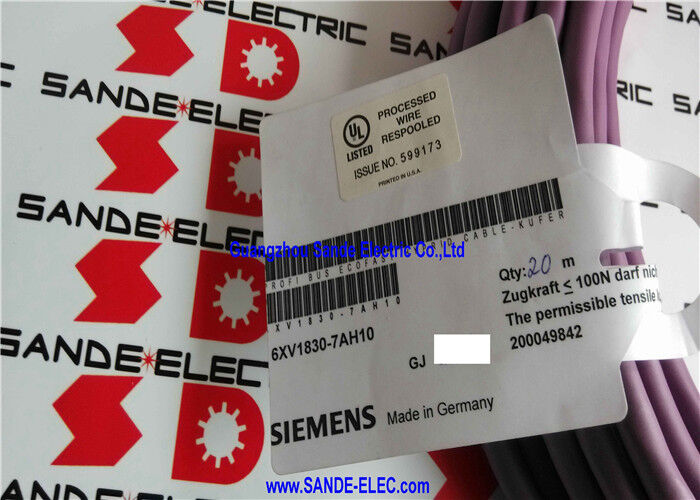

Siemens 6XV1830-7AH10 PROFIBUS ECOFAST Hybrid Trailing Cable 6 fils / 4 × 1,5 mm2 + 2 × 0,64 mm / sans halogène / vendu par mètre
Un seul câble pour l'alimentation et les données
The 6XV1830-7AH10 is Siemens' PROFIBUS ECOFAST hybrid trailing cable — a single cable that simultaneously carries both the PROFIBUS DP fieldbus data connection and the power supply for the connected field devicesCette conception "hybride" est la caractéristique déterminante du concept ECOFAST: au lieu de passer des câbles d'alimentation et des câbles PROFIBUS séparés de l'armoire de commande à chaque dispositif de terrain,un câble hybride ECOFAST gère les deux fonctions.
La construction du câble reflète ce double rôle.Les conducteurs en cuivre de 5 mm2 transportent le courant d'alimentation vers les dispositifs de terrain la plus grande section transversale gère la capacité de courant requise pour l'alimentation du dispositifLes deux conducteurs de 0,64 mm portent la paire de données différentielle PROFIBUS DP, isolée individuellement par une feuille d'aluminium superposée et un écran extérieur tressé en cuivre plaqué.L'écran de paire PROFIBUS isole le signal de données des conducteurs d'alimentation dans le même manteau extérieur.
La désignation de type de remorque confirme que ce câble est conçu pour une installation dynamique, des chaînes de traînée de câbles, des bras de machine en mouvement et des applications où le câble se plie à plusieurs reprises pendant le fonctionnement.Les câbles PROFIBUS standard sont conçus uniquement pour une installation fixe.; la construction flexible et la géométrie des brins du câble de remorque tolèrent les cycles de flexion mécanique des installations en mouvement sans défaillance par fatigue.
Principales spécifications
| Paramètre | Valeur |
|---|
| Numéro de la partie | Pour les appareils à commande numérique |
| Le type | PROFIBUS ECOFAST hybride, en retard |
| Conducteurs électriques | 4 × Cu, 1,5 mm2 |
| Conducteurs de données | 2 × Cu, 0,64 mm (PROFIBUS DP, protégé) |
| Total des conducteurs | 6 |
| Diamètre extérieur | 11 mm |
| Couleur | Pourpre |
| Voltage nominal | 100 V courant alternatif |
| Le bouclier | Feuille d'aluminium + tresse en cuivre plaquée en étain |
| Ne contenant pas d'halogène | - Oui, oui. |
| Ne contenant pas de silicium | - Oui, oui. |
| Classe d'incendie | Pour l'utilisation de l'appareil |
| Unité de vente | Par mètre (min. 20m, max. 1000m) |
| Série | Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient respectées. |
Notes de commande et d'installation
Le 6XV1830-7AH10 est vendu par mètre avec une quantité minimale de commande de 20 mètres par livraison.Commandez la longueur réelle du câble installé plus le montant de l'itinéraire.
La gaine extérieure violette suit la convention de couleur PROFIBUS, distinguant les câbles PROFIBUS des autres types de câbles industriels dans le conduit de câble.vérifier le rayon de courbure minimum de la chaîne de traction du câble et le rapport de remplissage pour tenir compte de cette spécification avant l'installation.
Questions fréquentes
Q1: Qu'est-ce que le système ECOFAST et pourquoi utilise-t-il un câble hybride?
ECOFAST (Energy and Communication Field Installation System) est le concept de Siemens pour la distribution de l'énergie et de la communication PROFIBUS DP aux appareils de terrain dans une seule infrastructure de câbles,utilisant des connecteurs à connexion rapide standardisésLe câble hybride transporte les deux fonctions dans une seule enveloppe, réduisant le nombre de câbles, le remplissage des conduits et le temps d'installation par rapport à l'utilisation de câbles d'alimentation et de PROFIBUS séparés pour chaque appareil.
Q2: Le 6XV1830-7AH10 peut-il être utilisé comme câble PROFIBUS standard sans les conducteurs d'alimentation connectés?
Oui, la paire de données PROFIBUS (2 × 0,64 mm, blindée) fonctionne comme un câble DP PROFIBUS standard, indépendamment de l'utilisation des conducteurs de puissance.Les conducteurs d'alimentation peuvent être laissés déconnectés aux deux extrémités si l'installation ne nécessite que la liaison de données de bus de champ.Terminez les conducteurs d'alimentation non utilisés de manière appropriée aux deux extrémités du câble pour éviter tout contact avec d'autres conducteurs.
Q3: Quelle est la longueur maximale d'installation par segment de câble pour PROFIBUS sur ce câble?
La longueur du segment DP PROFIBUS dépend du débit baud et des caractéristiques du câble, pas seulement du type de câble.5 Mbps, le maximum est de 200 mConfirmez le débit baud spécifique utilisé dans l'installation par rapport au tableau de longueur de segment PROFIBUS DP pour le type de câble 6XV1830-7AH10.
Q4: Le 6XV1830-7AH10 est-il adapté à une installation dans une chaîne de traction de câble (par exemple, Igus)?
Oui la désignation "câble de remorque" identifie spécifiquement ce câble comme étant conçu pour les applications de chaîne de traction et de câble mobile.Les conducteurs internes et le matériau de l'enveloppe extérieure sont sélectionnés pour la résistance à la fatigue du cycle de flexion requise dans les applications de câbles de remorquage. Confirmer les exigences du fabricant du rayon de flexion minimum de la chaîne de traction par rapport au rayon de flexion minimum nominal du câble.
Q5: Quels connecteurs sont utilisés avec le 6XV1830-7AH10 à l'extrémité du dispositif de terrain?
Le système ECOFAST utilise des connecteurs circulaires standardisés à connexion rapide à l'extrémité du dispositif de terrain.Le connecteur accueille à la fois les conducteurs d'alimentation et les terminaisons de paires de données PROFIBUS dans une seule connexion- Commandez les connecteurs séparément en fonction du type de connexion du dispositif de terrain (masculin ou femelle, panneau ou câble).
