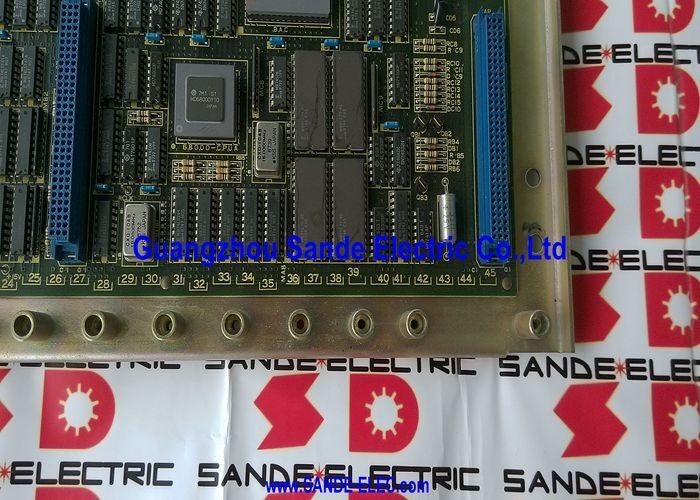

A16B-1010-0200 | PCB maître numérique FANUC série 11-A — F11 / Fibre optique / Cartes d'axe périphérique / CRT 9" et 14" / 11M et 11T

Série 11 — CNC numérique de première génération de FANUC

La FANUC Série 11 (F11) représente une étape importante dans l'histoire de la CNC : il s'agissait de l'un des systèmes CNC numériques de première génération de FANUC. Les générations précédentes de CNC FANUC utilisaient une communication d'asservissement analogique et des architectures de contrôle numérique relativement simples. La série 11 est passée au contrôle numérique du variateur, une étape technique fondamentale qui a amélioré la précision des servos, réduit la dérive et éliminé les exigences d'étalonnage analogique des systèmes précédents.

La désignation « Digital Master PCB 11 Control » dans la description de l'utilisateur fait directement référence à cette identité de génération. L'A16B-1010-0200 est la carte maîtresse de la première variante de cette architecture numérique : la génération 11-A (modèle A).

Spécifications clés

CRT 9 pouces ou 14 pouces — Options de configuration d'affichage

L'A16B-1010-0200 prend en charge deux options d'affichage CRT, déterminées par la carte de processeur graphique installée :

CRT 9 pouces (monochrome) :Affichage standard pour le fonctionnement de la CNC basé sur du texte : affichage du programme, positions des axes, tableaux de paramètres et messages d'alarme. Écran compact adapté aux petits panneaux de commande.

Tube cathodique couleur 14 pouces :Écran couleur plus grand permettant un affichage graphique en couleur de la trajectoire de l'outil et une interface opérateur améliorée. Utilisé lorsqu'une interface opérateur couleur plus grande a été spécifiée par le constructeur de la machine.

La carte processeur graphique insérée dans le slot graphique de la CNC détermine quel type d'affichage est actif. La carte principale A16B-1010-0200 prend en charge les deux configurations.

Scénarios d'application

Remplacement de la carte mère du centre d'usinage série 11-M :Un centre d'usinage FANUC 11-M ne parvient pas à s'initialiser — affichage vide, pas de fonction d'axe, pas de réponse. La carte maître A16B-1010-0200 est identifiée comme étant à l'origine du défaut. Le remplacement par la configuration d'origine du module (cartes d'axes, cartes mémoire, processeur graphique réinstallé) rétablit le fonctionnement complet du 11-M.

Rénovation de centre de tournage série 11-T :Un ancien centre de tournage 11-T est remis à neuf pour permettre la poursuite du service de production. L'A16B-1010-0200 est remplacé comme élément central du renouvellement du système de contrôle, réinitialisant ainsi la durée de vie de la carte principale.

FAQ

Q1 : Quelle est la différence entre la série 11-A et les variantes ultérieures de la série 11 de la série A16B-1010 ?

L'A16B-1010-0200 est la carte principale de première génération (11-A) pour la CNC numérique série 11. Les variantes ultérieures de la série 11, y compris les générations 11-B et 11-C de la série A16B-1010, ont intégré des mises à jour matérielles améliorant les performances, augmentant la capacité de mémoire et affinant l'architecture de contrôle des axes. Les numéros de pièces adjacents de la gamme A16B-1010 (tels que A16B-1010-0210, A16B-1010-0321, A16B-1010-0331) représentent ces générations ultérieures. L'A16B-1010-0200 est le point de départ 11-A de la famille CNC numérique série 11.

Q2 : L'interface fibre optique du A16B-1010-0200 utilise-t-elle le même protocole FSSB que les systèmes FANUC ultérieurs ?

L'interface à fibre optique de l'A16B-1010-0200 est destinée à la transmission des données système et des signaux graphiques entre la carte principale et l'unité d'affichage/graphique — il s'agit d'une liaison de communication de données à des fins d'affichage. Ceci est distinct du dernier FSSB (Fanuc Servo Serial Bus) de FANUC, qui est une interface de commande de servomoteur à fibre optique. La fibre optique dans le contexte de la série 11 répond à un objectif architectural différent.

Q3 : Toutes les cartes mémoire et axes de l'installation d'origine A16B-1010-0200 sont-elles réutilisées sur une carte de remplacement ?

Oui. Les cartes d'axes périphériques, la carte de processeur graphique, les cartes mémoire et les modules associés doivent être retirés de la carte maître défaillante et réinstallés dans la carte de remplacement A16B-1010-0200. Ces cartes et modules portent la configuration des axes, le type d'affichage et le logiciel système. Les transférer sur la carte de remplacement préserve la configuration originale du système sans nécessiter une reconstruction complète à partir de zéro.

Q4 : Quelle sauvegarde de données est nécessaire avant de remplacer l'A16B-1010-0200 ?

Sauvegardez tous les paramètres CNC et les programmes de pièces stockés avant de retirer la carte maître. À l'ère de la série 11, la sauvegarde est généralement effectuée via RS-232C vers un perforateur à bande papier, un magnétophone à cassette ou un PC connecté via RS-232C en fonction des options d'E/S de la machine. Confirmez dans le manuel de maintenance de la série 11 quelle méthode de sauvegarde est disponible sur la machine spécifique avant de commencer le remplacement.
