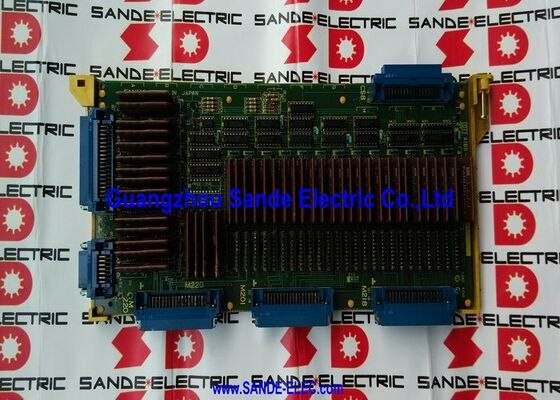

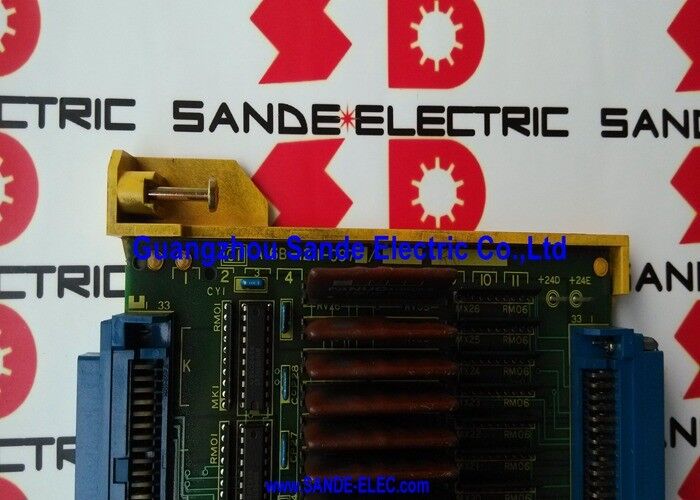

A16B-1211-0970 | Carte PCB d'E/S E3 à contrôle zéro FANUC série 0-C — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

Zero Control E3 — La carte d'E/S la plus complète

La famille de cartes d'E/S FANUC série 0-C (Zéro C ou F0C) utilise une désignation E pour identifier les différents niveaux de capacité d'E/S au sein de la gamme A16B-1211-097x :

La désignation E3 — A16B-1211-0970 — est la carte entièrement équipée. Les 104 canaux d'entrée et les 72 canaux de sortie sont assemblés et actifs. Les variantes E2 et E1 comportent progressivement moins de circuits pour les machines-outils plus simples où moins de points d'E/S sont nécessaires.

Pour les centres d'usinage et de tournage de la série 0-C dotés de panneaux de commande entièrement équipés, de changeurs d'outils automatiques, de systèmes de palettes et de circuits hydrauliques, la configuration E3 fournit le nombre complet d'E/S nécessaire sans manquer de canaux.

Spécifications clés

Intégration de l'échelle PMC – Fonctionnement de la carte E3

L'A16B-1211-0970 se connecte à la logique à relais PMC (Programmable Machine Controller) de la CNC série 0-C. Le programme à contacts lit les 104 états d'entrée à chaque cycle de scrutation et écrit sur les 72 sorties.

La carte E3 relie :

• Le câblage de terrain de la machine-outil (interrupteurs, capteurs, actionneurs)
• Le bus interne PMC de la CNC

Lorsque l'A16B-1211-0970 tombe en panne, le PMC perd la communication avec les appareils de terrain de la machine. Les séquences de la machine s'arrêtent : le PMC ne peut pas confirmer que les verrouillages sont clairs, ne peut pas vérifier l'achèvement du changement d'outil et ne peut pas commander les actionneurs de la machine. La CNC génère généralement des alarmes de liaison E/S spécifiques à la plage d'adresses de la carte E3.

Scénarios d'application

Défaillance des E/S du centre d'usinage 0-MC :Un centre d'usinage FANUC 0-MC développe des alarmes PMC aléatoires affectant les fonctions du changeur d'outils et des palettes. Les fonctions de l'axe principal restent normales. La carte A16B-1211-0970 E3 est identifiée comme la source du défaut. Le remplacement restaure la communication complète 104/72 E/S.

Centre de tournage 0-TC avec automatisation complexe :Un centre de tournage 0-TC avec ravitailleur de barres, mandrin hydraulique et contre-pointe utilise 90 des 104 entrées disponibles et 65 des 72 sorties. La pleine capacité de la carte E3 s'adapte confortablement à cette charge de signal.

FAQ

Q1 : Quelle est la différence entre le E3 (A16B-1211-0970) et le E2 (A16B-1211-0971) ?

L'E3 est la carte entièrement équipée avec 104 DI / 72 DO. L'E2 (A16B-1211-0971) possède moins de circuits d'E/S — un complément DI/DO plus petit pour les machines-outils plus simples. Les E3 et E2 servent le même emplacement physique dans la CNC série 0-C mais ne peuvent pas être échangés sans affecter la disponibilité des adresses d'E/S. Si le programme PMC d'une machine adresse des entrées ou des sorties dans la plage 73-104 DI ou 57-72 DO, ces signaux n'existent pas sur un remplacement E2.

Q2 : Le remplacement de l'A16B-1211-0970 nécessite-t-il des modifications du programme PMC ?

Non. Le programme PMC utilise les adresses d'E/S, pas l'identité de la carte matérielle. Le remplacement de l'A16B-1211-0970 par une carte E3 identique avec la même configuration d'adresse rétablit la communication E/S PMC complète sans aucune modification du programme PMC. Le programme ladder existant continue de traiter les mêmes points d'E/S 104/72 sur la nouvelle carte.

Q3 : Les circuits de sortie de la carte E3 sont-ils de type transistor ou relais ?

Les cartes série 0-CI/O utilisent des circuits de sortie à transistor (type dissipateur) — et non des contacts de relais mécaniques. Les sorties à transistor n'ont aucune pièce mobile susceptible de s'user et peuvent commuter à des fréquences de cycle plus élevées que les relais. Ils conviennent au contrôle des bobines de relais, des voyants lumineux et des bobines d'électrovannes, mais nécessitent des contacts de relais externes pour commuter les charges de tension secteur. Vérifiez le type de sortie et les exigences de charge dans la documentation électrique de la machine avant de connecter une charge de sortie.

Q4 : Quelle est la plage de codes d’alarme PMC qui pointe vers le A16B-1211-0970 ?

Les alarmes d'E/S générées en cas de panne de la carte E3 incluent généralement des codes d'alarme PMC liés à la plage d'adresses de communication de liaison E/S attribuée à la carte. Les codes d'alarme spécifiques sont documentés dans le manuel de maintenance du PMC FANUC série 0-C et dans le manuel de connexion matérielle. Les alarmes pointant vers le bloc d'adresse E/S spécifique attribué au jeu de connecteurs de la carte E3 (M186, M196, M201, M218, M220) dans la configuration E/S de la CNC limitent le défaut à cette carte.
