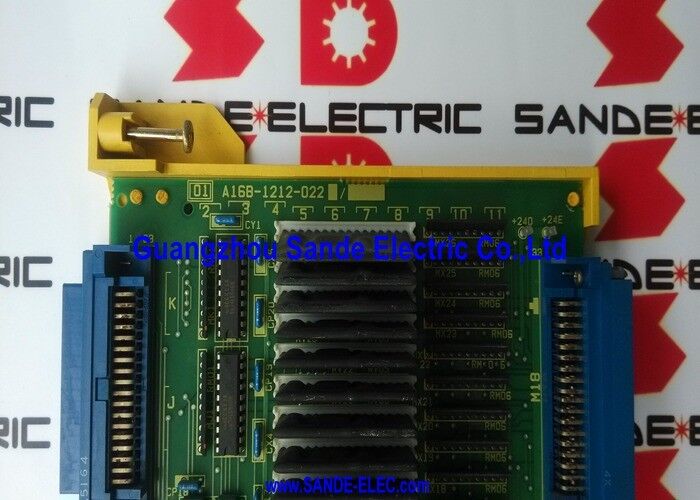

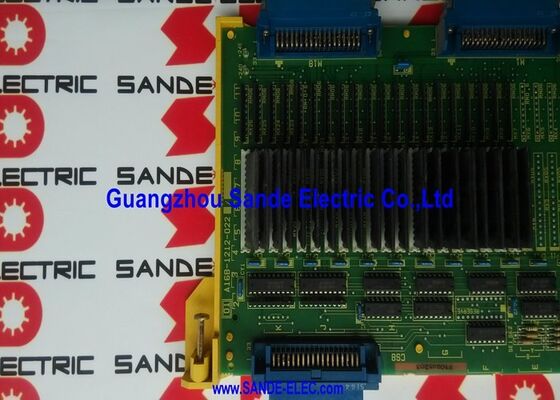

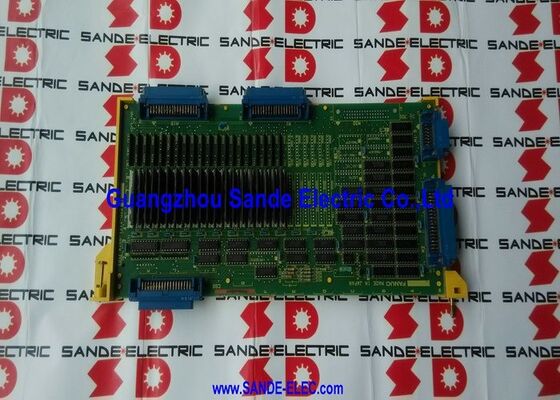

A16B-1212-0220 | Carte d'E/S FANUC série 0-C C7 — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / Non monté en surface / Entièrement équipé

104 entrées et 72 sorties — Contrôle de machine à grande échelle

Le nombre de signaux de l'A16B-1212-0220 reflète les besoins d'une machine-outil CNC entièrement équipée. Comptez les signaux requis sur un centre d'usinage typique :

Entrées vers CNC (104 disponibles) :Interrupteurs de fin de course de dépassement d'axe (6–12), sonde de longueur d'outil, capteur de niveau de liquide de refroidissement, pressostats hydrauliques, porte ouverte/fermée, palette serrée, capteurs de position du magasin d'outils, détection de casse d'outil, niveau d'huile de broche, capteur de tapis de sécurité, confirmation de desserrage des freins d'axe, boutons de démarrage de cycle/maintien de l'avance, étapes de commutation de priorité d'avance, étapes de commutateur de priorité de vitesse de broche, contacts de sélecteur de mode, signaux d'achèvement de fonctions auxiliaires — la liste sur une machine complexe atteint facilement plus de 80 à 100 entrées.

Sorties de CNC (72 disponibles):Relais de pompe à liquide de refroidissement, liquide de refroidissement haute pression, démarrage du système hydraulique, desserrage des freins d'axe, verrouillage de la porte, contacts de direction de démarrage de la broche, avance/rétraction du magasin d'outils, serrage/déverrouillage des palettes, voyant ON/OFF du liquide de refroidissement, indicateur d'alarme, voyant de cycle actif, indicateur de fonctionnement de la broche, indicateur de maintien de l'avance, signal de fin de programme, sorties de relais auxiliaires code M — 60 à 70 sorties sur une machine complexe sont simples.

La capacité 104/72 du C7 couvre l'ensemble d'une machine-outil CNC complexe sans nécessiter une deuxième carte d'E/S.

Spécifications clés

C7 — La configuration entièrement spécifiée

Au sein de la famille de cartes série 0-CI/O, trois variantes existent dans la gamme A16B-1212-022x :

Le C7 (A16B-1212-0220) est la variante entièrement équipée : la carte d'E/S complète avec tous les circuits d'entrée et de sortie assemblés. C6 et C5 sont des versions progressivement réduites pour les machines-outils plus simples où moins de points d'E/S sont nécessaires.

Le remplacement d'un C7 par un C6 ou un C5 entraînerait des adresses d'E/S manquantes dans le schéma à relais PMC — les signaux que le programme à relais s'attend à trouver n'existeraient tout simplement pas sur la carte plus petite, provoquant des alarmes PMC ou un comportement incorrect de la machine. Remplacez toujours C7 par C7.

Scénarios d'application

0-MC Défaut E/S centre d'usinage :Un centre d'usinage FANUC 0-MC développe des codes d'alarme PMC aléatoires. Certaines entrées signalent des états incorrects malgré un câblage sur site correct et confirmé. La carte A16B-1212-0220 est identifiée grâce à une isolation systématique des défauts. Le remplacement rétablit le fonctionnement correct des entrées et des sorties sur les 104/72 points.

Configuration des E/S du tour à double tourelle 0-TC :Un tour 0-TC à double tourelle avec deux tourelles et verrouillage associé utilise toute la capacité d'E/S 104/72 de l'A16B-1212-0220 pour gérer tous les interrupteurs de position de tourelle, les circuits hydrauliques et les capteurs de présence de pièces à partir d'une seule carte.

FAQ

Q1 : L'A16B-1212-0220 (C7) peut-il être testé isolément en dehors de la CNC ?

DNC Electronics construit des bancs de test de cartes d'E/S dédiées pour les cartes série 0-CI/O, y compris l'A16B-1212-0220. Cela confirme que les tests isolés de la carte d'E/S 104/72 sont techniquement possibles. Pour les tests en interne, la carte nécessite une alimentation électrique appropriée, des signaux d'adresse d'E/S et un câblage de stimulus de test ; un banc de test complet n'est généralement pas disponible dans un atelier d'usinage standard. Les services d'échange auprès de fournisseurs spécialisés constituent une alternative pratique.

Q2 : Quels signaux se connectent aux bornes de sortie de l'A16B-1212-0220 ?

Les sorties numériques de la carte pilotent les dispositifs de la machine via des contacts relais ou des sorties transistor. Les connexions typiques incluent : les démarreurs de moteur de pompe de refroidissement, les bobines d'électrovanne, les circuits de voyants lumineux, les solénoïdes de verrouillage de porte et les sorties de signal vers les machines auxiliaires. Chaque circuit de sortie a une tension et un courant nominal maximum définis dans le manuel du matériel de la série 0-C. Le dépassement des valeurs nominales de sortie provoque une défaillance du transistor ou du relais sur la carte – vérifiez toujours les spécifications de charge avant de connecter des appareils externes.

Q3 : Quelles sont les différences dans les applications entre 0-MC et 0-TC lorsque les deux utilisent l'A16B-1212-0220 ?

0-MC (centre d'usinage) et 0-TC (centre de tournage) utilisent la même carte A16B-1212-0220, mais leurs programmes à relais PMC utilisent les points d'E/S 104/72 différemment. Sur un 0-MC, de nombreuses entrées/sorties sont dédiées au changement d'outil, à la manipulation des palettes et à l'orientation de la broche. Sur un 0-TC, les mêmes E/S s'adressent aux fonctions de contrôle de mandrin, de contre-pointe et d'avance de barres. Le matériel de la carte est identique : le programme PMC détermine l'affectation fonctionnelle.

Q4 : L'A16B-1212-0220 est-il réparable ?

DNC Electronics propose explicitement des services d'échange, de réparation et de test pour l'A16B-1212-0220, notant qu'ils disposent de bancs de test personnalisés pour les cartes d'E/S de la série 0. La réparation est viable pour cette carte car la construction non montée en surface facilite l'accès au niveau des composants pour un technicien qualifié. Les modes de défaillance courants (transistors de sortie grillés, optocoupleurs d'entrée défaillants, panne de composant d'alimentation électrique) sont réparables au niveau des composants.

Q5 : Comment l'adresse des points d'E/S de l'A16B-1212-0220 est-elle définie dans le PMC ?

L'attribution des adresses d'E/S pour l'A16B-1212-0220 est définie par les réglages des paramètres système de la CNC série 0-C, en particulier les paramètres de configuration d'E/S qui mappent les emplacements de carte physique aux adresses d'E/S PMC. Ces paramètres définissent quelle adresse PMC correspond à quelle borne d'entrée ou de sortie physique sur la carte. Après avoir installé une carte de remplacement, aucune reconfiguration d'adresse n'est nécessaire, sauf si la carte est installée dans un emplacement physique différent de celui d'origine.
