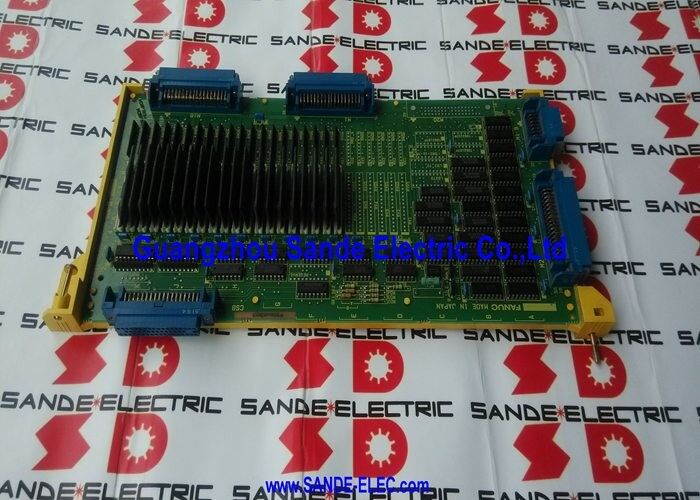

FANUC A16B-1212-0220 | PCB d'E/S Zero C Control C7 — 104 entrées/72 sorties/non monté en surface/série FANUC 0-C, 0-D, 0-F

104 entrées, 72 sorties — La carte CI/O zéro entièrement spécifiée

L'A16B-1212-0220 est la carte d'E/S C7 pour la CNC série Zero (0) de FANUC — la plate-forme série 0 de longue date qui a piloté une génération de machines-outils CNC à travers les années 1980 et 1990 dans ses variantes de modèles C, D et F. La désignation C7 identifie la configuration d'E/S entièrement spécifiée au haut de gamme de la série A16B-1212 : 104 entrées numériques et 72 sorties numériques. Il s'agit de la carte qui s'adapte aux machines avec le plus grand nombre d'E/S au sein de l'architecture de contrôle Zero C : centres d'usinage complexes avec E/S complètes d'ATC, de palettes et de fonctions auxiliaires, et machines de tournage-fraisage avec plusieurs axes et contrôle de broche.

La carte gère l'interface de la machine : chaque commutateur, capteur, sortie de relais et électrovanne connectés à la machine-outil que la logique à relais PMC de la CNC contrôle passe par cette carte. Les entrées lisent l'état physique de la machine (interrupteurs de fin de course, verrouillages de porte, signaux de capteurs, boutons-poussoirs de l'opérateur). Les sorties commandent les actionneurs de la machine (bobines relais, électrovannes, voyants lumineux, déclencheurs ATC).

La construction sans montage en surface (composants traversants plutôt que CMS) est la caractéristique physique distinctive des cartes originales de la série C. Les anciennes cartes d'E/S FANUC n'étaient pas montées en surface, ce qui est pertinent lorsqu'on envisage une réparation : les composants traversants sont plus accessibles à la réparation par soudure manuelle que les composants CMS à pas fin.

Spécifications clés

C7 dans la famille des cartes Zero CI/O

La série A16B-1212 couvre toute la gamme de cartes d'E/S pour la génération de contrôle FANUC Zero C, D et F. Chaque variante de la série diffère par le nombre d'E/S et la configuration :

La C7 est la variante standard avec le plus grand nombre d'E/S de cette famille de cartes. Les machines avec moins d'exigences d'E/S utilisent des variantes à nombre inférieur ; le C7 dessert les machines les plus entièrement équipées.

FAQ

Q1 : Quelles variantes FANUC série 0 utilisent l'A16B-1212-0220 ?

La carte est conçue pour les commandes FANUC des séries 0-C, 0-D et 0-F sur plusieurs types de machines : 0-MC (centre d'usinage), 0-TC (centre de tournage), 0-TTC (centre de tournage à double tourelle), 0-MD (usinage avec entraînement direct) et 0-TD (tournage avec entraînement direct). Il prend également en charge les interfaces de broche et d'asservissement OC, OD et OF.

Q2 : Comment diagnostique-t-on un défaut sur le PCB E/S ?

Les défauts du PCB d'E/S se présentent généralement sous la forme d'entrées ou de sorties spécifiques qui ne répondent plus : un signal de commutateur particulier ne s'enregistre pas dans le PMC, ou des sorties spécifiques ne s'activent pas quelle que soit la commande du PMC. Des tests systématiques utilisant l'affichage de diagnostic d'E/S de la CNC (moniteur d'E/S PMC) identifient les points d'E/S spécifiques qui sont défaillants. Si le défaut affecte un grand bloc d'entrées ou de sorties plutôt qu'un seul point, la carte elle-même est la source de défaut la plus probable que le câblage sur site.

Q3 : Le A16B-1212-0220 est-il réparable ou nécessite-t-il un remplacement complet ?

La construction traversante (non montée en surface) rend la réparation au niveau de la carte plus accessible que les cartes CMS. Les points de défaillance courants incluent les contacts des connecteurs, les diodes de protection sur les canaux de sortie et les circuits intégrés optocoupleurs sur les canaux d'entrée. Les services spécialisés de réparation de cartes d'E/S de la série FANUC Zero peuvent identifier et remplacer les composants défectueux et vérifier le nombre complet de canaux d'E/S 104/72 testés.

Q4 : Le remplacement de l'A16B-1212-0220 nécessite-t-il une reprogrammation PMC ?

Le programme à contacts PMC est stocké dans la mémoire principale de la CNC, et non sur la carte E/S. Le remplacement de la carte E/S ne modifie pas le programme PMC. Après le remplacement, vérifiez que toutes les adresses d'E/S fonctionnent correctement en testant chaque entrée et sortie par rapport au moniteur PMC. Le mappage des E/S est défini par le logiciel PMC et la position physique de la carte dans le rack.

Q5 : D'où provient l'A16B-1212-0220 ?

Via le marché secondaire des cartes d'E/S FANUC Zero : revendeurs spécialisés CNC FANUC série 0, services de réparation de cartes et fournisseurs excédentaires testés. Les services de réparation et d'échange sont largement disponibles pour cette génération de carte E/S FANUC. Confirmez A16B-1212-0220 sur l'étiquette de la carte installée. Les cartes associées de la série A16B-1212 ont un nombre d'E/S différent et ne sont pas interchangeables.
