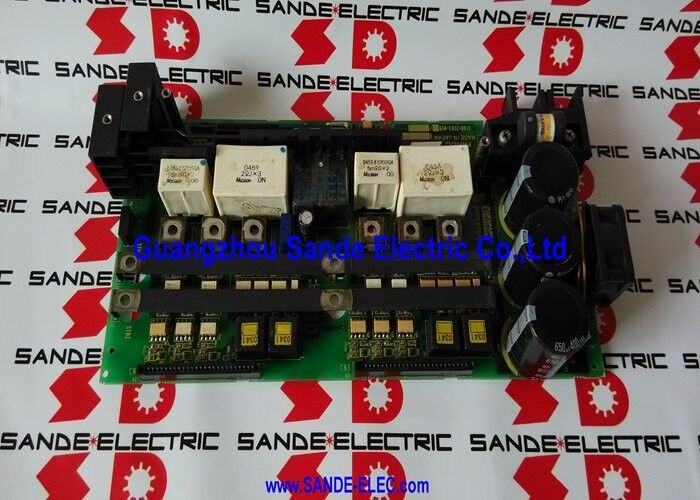

Le tableau de bord de base A16B-2203-0590 A16B22030590 A16B-22O3-O59O

A16B-2203-0590 ∙ FANUC Alpha SVM2-12/40 Board de câblage ∙ Interface de type A et FSSB / A06B-6079-H204 / A06B-6096-H204 / Supersedes A16B-2202-0770

SVM2-12/40 Asymétrique à deux axes

Le FANUC Alpha SVM2-12/40 est un module d'amplificateur servo à deux axes avec des valeurs de courant différentes par axe.la configuration 12/40 fournit:

• 12A (travail plus léger):Pour un axe de machine plus léger, la tourelle d'outil, la rotation de la pièce ou un axe auxiliaire nécessitant un servomoteur plus petit.
• Axe 40A (travail plus lourd):Pour un axe de machine plus lourd, il s'agit généralement de l'axe de translation principal avec un moteur plus grand et une exigence d'inertie plus élevée.

Cet appariement asymétrique permet à un constructeur de machine de faire correspondre étroitement le courant du servo-amplificateur à la demande réelle de chaque axe.Installation d'un module 40/40 uniforme où un axe n'a besoin que de 12A coût des déchets et de l'espace des armoiresLe SVM2-12/40 est le choix idéal pour les machines avec un axe léger et un axe lourd.

Principales spécifications

Type A et FSSB Une carte de câblage pour les deux interface

L'A16B-2203-0590 sert le SVM2-12/40 dans ses deux variantes d'interface:

Interface de type A (A06B-6079-H204):L'interface de bus servo série utilisant un câble dédié du CNC. Génération d'interface antérieure, toujours courante sur les systèmes de la série 15 et de la série i.

L'interface FSSB (A06B-6096-H204) est suivante:L'interface de bus servo à fibre optique utilisée sur les systèmes CNC de la série i. Fournit une immunité au bruit électromagnétique provenant de la cabine de commande.

L'ensemble de connecteurs physiques de la carte de câblage s'adapte aux deux types d'interfaces car les dimensions de la carte mécanique et la disposition des connecteurs moteur / bus sont communes dans les variantes de type A et FSSB SVM2-12/40Seuls le PCB de commande et le connecteur de bus servo diffèrent entre les deux.

Scénarios d'application

SVM2-12/40 défaut du panneau de câblage:Un servo-module FANUC Alpha développe des codes d'alarme affectant les deux axes.Le remplacement A16B-2203-0590 rétablit l'intégrité du connecteur du module et les deux fonctions de servo d'axe.

Rénovation du module:Un module Alpha SVM2-12/40 subit une rénovation en atelier. La carte de câblage A16B-2203-0590 est remplacée avec le PCB de commande pour fournir un rafraîchissement complet de la carte interne.

Questions fréquentes

Q1: L'A16B-2203-0590 peut-il être utilisé dans une interface FSSB SVM2-12/40 et également une SVM2-12/40 de type A?

Oui, le manuel de maintenance FANUC Alpha confirme que A16B-2203-0590 est la carte de câblage pour les modules A06B-6079-H204 (type A) et A06B-6096-H204 (FSSB).La carte de câblage est l'élément structurel commun aux deux variantes d'interfaceLe connecteur d'interface CNC servo sur la carte de câblage accepte à la fois le câble de type A et le connecteur à fibre optique FSSB,ou la connexion spécifique à l'interface est effectuée par le connecteur du PCB de commande plutôt que par le câblage.

Q2: Quel est le PCB de commande qui s'associe à l'A16B-2203-0590 dans le SVM2-12/40?

Pour la configuration de commande HRV3 (commandement de courant de haute performance): la carte de câblage A16B-2203-0590 est assortie au PCB de commande A20B-2100-0541 (interface FSSB).l'appariement dépend de la génération du moduleLe tableau du manuel de maintenance de la série Alpha de FANUC précise: "Lorsque vous utilisez HRV3, utilisez les cartes suivantes ensemble: carte de câblage: A16B-2203-059X / carte de circuit imprimé: A20B-2100-054X".

Q3: Pourquoi le SVM2-12/40 utilise-t-il des valeurs de courant asymétriques plutôt qu'une 40/40 uniforme?

Une configuration d'entraînement correspondant au courant réduit les coûts et améliore la gestion thermique.et la taille du placard. Le SVM2-12/40 fournit à chaque axe exactement le courant dont il a besoin. Ceci est particulièrement utile sur les tours CNC où l'axe Z (carriage) supporte une charge plus élevée que l'axe X (cross-slide),ou sur des machines dont un axe est un auxiliaire léger plutôt qu'un axe de coupe principal.

Q4: Après l'installation d'un A16B-2203-0590 de remplacement, faut-il rediriger les câbles du codeur ou du moteur?

Le codeur et les connecteurs de câble moteur sur la carte de câblage conservent la même configuration physique et mécanique que la carte d'origine.Les connexions de câbles sont ré-faites aux mêmes positions de connecteur sur la nouvelle carte ̇ aucun redirection ou modification du câblage de la machine n'est nécessaire.

Q5: La carte de câblage A16B-2203-0590 peut-elle être remplacée sans accéder au PCB de commande?

Dans le boîtier du module SVM2-12/40, le circuit imprimé de commande est monté sur le plateau de câblage.le PCB de commande doit d'abord être retiré pour exposer le matériel de retenue de la carte de câblageLes deux planches sont séparées à l'intérieur du module.le PCB de commande est réinstallé sur la nouvelle carte de câblage avant que le module ne soit fermé et réinstallé dans l'armoire de commande.
