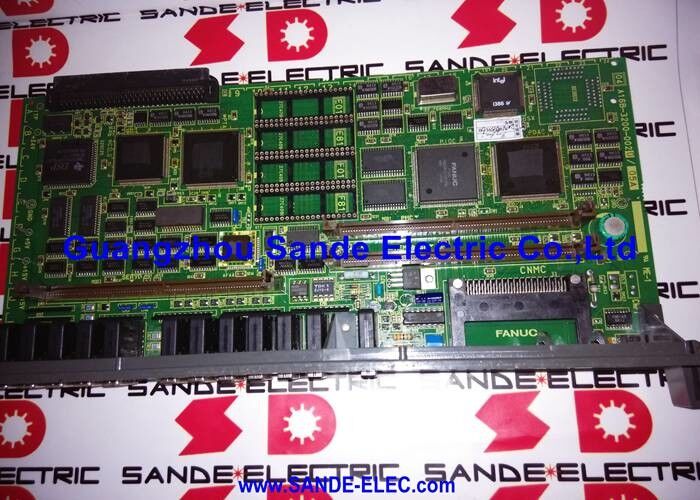

Le circuit imprimé principal A16B-3200-0020 A16B-32OO-OO2O

A16B-3200-0020 FANUC Série 21-TB carte de processeur principale 4 axes / 3 fentes / SERVO / PMC / MEM & SP / connecteurs de montage avant

Série 21-TB Compact CNC pour le tournage

La série 21 de FANUC occupait une position de marché spécifique dans la gamme CNC de FANUC: plus performante que la série économique 0, mais plus compacte et moins chère que la série 16/18 complète.La désignation "21" la place entre ces générations, offrant une combinaison équilibrée de fonctionnalités pour les centres de tournage de petite et moyenne taille (21-TB) et les centres d'usinage (21-MB).

La configuration de 21 TB (centre de tournage) a adapté le système aux applications du tour: compensation du rayon du nez de l'outil, vitesse de surface constante, filetage et cycles en conserve spécifiques au tournage en standard.

L'A16B-3200-0020 est la carte CPU principale pour ce contrôle de 21 To, le noyau physique auquel toutes les autres cartes et modules se connectent et dont ils dépendent.

Principales spécifications

Capacité à 4 axes

L'A16B-3200-0020 prend en charge jusqu'à 4 axes contrôlés, ce qui est suffisant pour la plupart des configurations de centre de virage:

• Le tour standard à deux axes (X et Z):Deux des quatre capacités sont utilisées
• à haute résistance à l'usure de l'acierTrois axes utilisés
• Le revêtement est équipé d'un revêtement en acier de type pneumatique.Capacité totale des quatre axes utilisée

Pour une machine nécessitant plus d'axes, la série 16 ou 18 serait la plate-forme appropriée.

Scénarios d'application

défaillance de la carte principale CNC de 21 TB:Un centre de tournage CNC avec commande FANUC 21-TB perd toute réponse après mise en marche. Les tensions d'alimentation confirment correctement; la carte principale A16B-3200-0020 est identifiée comme la faute.Remplacement par le servo, PMC, et les modules MEM & SP réinstallés et un paramètre restauré à partir de la sauvegarde ramène la machine à la production.

Rénovation du système de commande CNC:Un ancien centre de tournage de 21 TB est rénové pour continuer à fonctionner.

Questions fréquentes

Q1: Quels modules doivent être transférés au module de remplacement A16B-3200-0020?

Les trois modules de fentes – la carte SERVO, le module PMC et le module MEM & SP – doivent être retirés de l'ancienne carte et installés dans les mêmes fentes de la carte de remplacement.Ces modules transportent le logiciel du CNC et les données configuréesEn outre, les modules FROM/SRAM (programmes et paramètres de stockage) sur la carte principale doivent être transférés intacts.

Q2: L'A16B-3200-0020 est-il compatible avec la variante de la série 21-MB (centre d'usinage)?

L'A16B-3200-0020 est confirmé pour le centre de tournage de 21 TB. Le centre d'usinage de 21 MB peut utiliser une variante de carte principale différente avec différentes configurations de fentes ou support logiciel.CNC Electronics note cette carte comme "PCB de la série 21B du système de contrôle CPU" qui couvre la plate-forme de la série 21Vérifiez la documentation des pièces détachées de la machine spécifique avant de commander.

Q3: Que se passe-t-il avec les programmes CNC lorsque l'A16B-3200-0020 est remplacé?

Si le module MEM & SP et les modules FROM/SRAM sont transférés intacts de la carte d'origine, tous les programmes, paramètres et données PMC sont préservés.,Il est donc essentiel d'effectuer une sauvegarde avant toute maintenance de la carte principale.

Q4: L'A16B-3200-0020 peut-il être réparé au lieu d'être remplacé?

CNC Tools LLC et d'autres centres de service spécialisés offrent des services de réparation pour cette carte.Pour les situations moins urgentes, la réparation est une alternative rentable lorsque la défaillance implique des défauts identifiables au niveau des composants.

Q5: Une mise à jour du micrologiciel est-elle requise après l'installation d'un A16B-3200-0020 de remplacement?

Si les modules FROM du système d'origine sont transférés sur la carte de remplacementle micrologiciel est conservé et il n'est pas nécessaire de le rechargerSi de nouveaux modules FROM doivent être utilisés, la version correcte du firmware FANUC pour le 21 To doit être chargée.
