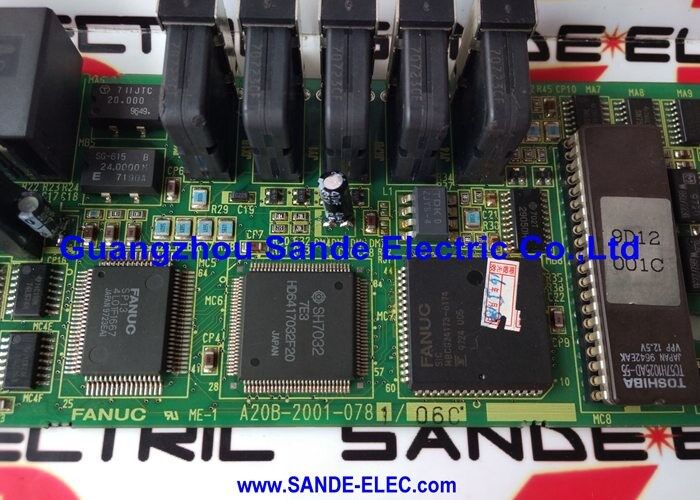

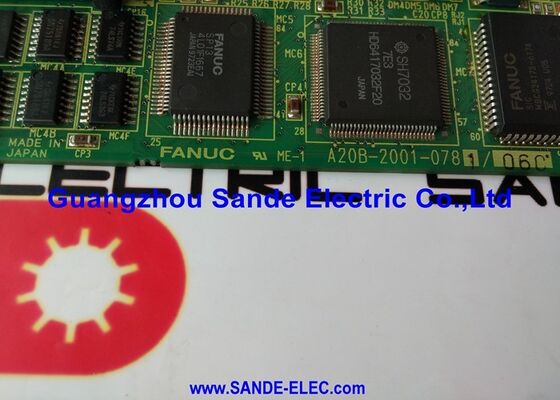

Le tableau de contrôle A20B-2001-0781 A2OB-2OO1-O781 A20B20010781

A20B-2001-0781 | PCB de commande de servomoteur FANUC — 24 V CC / 1 A / Classe II / Isolation 500 V / Revêtement conforme / Multicouche

Spécifications des PCB - Un aperçu de l'ingénierie

L'A20B-2001-0781 est un PCB de contrôle défini par un ensemble précis de spécifications électriques et physiques. Chaque paramètre reflète un choix de conception délibéré pour son rôle dans le fonctionnement du servo variateur CNC FANUC :

Tension de fonctionnement 24 V CC :Le rail 24 V est l'alimentation logique et d'interface standard pour les cartes de commande CNC FANUC. La séparation de l'alimentation logique 24 V du bus CC haute tension (283-325 V) qui alimente l'étage de sortie du servomoteur garantit que l'électronique de commande reste alimentée même lorsque le bus principal est éteint, ce qui permet au séquençage d'arrêt contrôlé et à la communication de diagnostic de continuer après la coupure de l'alimentation du moteur.

Protection classe II (double isolation) :La classe II signifie que le panneau est construit avec une isolation renforcée ou double — aucune connexion à la terre de protection n'est requise. Il s'agit de la norme pour les tableaux de commande basse tension où la mise à la terre du circuit de commande n'est pas nécessaire pour des raisons de sécurité. La tension d'isolation nominale de 500 V confirme que la carte peut résister à des excursions de tension de défaut nettement supérieures à son niveau de fonctionnement de 24 V.

Revêtement conforme :La surface du PCB est protégée par un revêtement conforme — un mince film polymère (généralement acrylique ou polyuréthane) appliqué sur la carte assemblée. Dans les environnements d'entraînement CNC, le revêtement conforme protège contre l'humidité, la poussière métallique conductrice provenant de l'environnement de la machine-outil et les vapeurs de liquide de refroidissement qui peuvent pénétrer dans l'armoire d'entraînement malgré l'étanchéité.

Spécifications clés

Construction FR4 multicouche — Norme PCB industrielle

L'A20B-2001-0781 utilise un substrat FR4 (fibre de verre époxy) dans une construction multicouche :

FR4 :La norme pour les PCB de contrôle industriel. FR4 offre la stabilité dimensionnelle requise sur les cycles de température de fonctionnement de la CNC, des propriétés diélectriques appropriées pour l'intégrité du signal entre les couches et la résistance mécanique nécessaire pour résister à la flexion sous les forces de serrage de l'insertion du connecteur de bord.

Multicouche :Les plans de signal, d'alimentation et de masse sont répartis sur plusieurs couches de PCB internes. Des plans de masse dédiés fournissent un chemin de retour à faible impédance pour tous les courants de signal, réduisant ainsi les émissions rayonnées et améliorant l'immunité aux interférences externes, deux éléments importants dans l'environnement électriquement bruyant d'une armoire de commande CNC.

1,6 mm :Épaisseur de PCB industrielle standard. S'adapte aux emplacements de connecteur de bord standard sans modification.

Scénarios d'application

Remplacement de la carte de commande du servo variateur :Un servomoteur CNC FANUC développe un défaut de commande imputable à la carte A20B-2001-0781. Le remplacement de cette carte restaure la fonction de contrôle du variateur tout en laissant intact le matériel de l'étage de puissance à courant élevé.

Remise à neuf de l'armoire de commande :Lors d'une révision planifiée d'un système de servomoteur FANUC, l'A20B-2001-0781 est remplacé dans le cadre d'un programme de renouvellement des PCB, réinitialisant ainsi la durée de vie de la carte de commande.

FAQ

Q1 : Que signifie la protection de classe II pour l'A20B-2001-0781, et pourquoi est-ce important ?

Classe II (double isolation) signifie que la carte est conçue de telle sorte qu'une défaillance d'isolation en un seul point ne puisse pas entraîner une tension dangereuse atteignant l'utilisateur ou le boîtier mis à la terre. Ceci est réalisé grâce à une isolation renforcée entre le circuit primaire et les parties conductrices accessibles. Pour une carte de commande 24 V CC dans une armoire CNC, la classe II confirme que la carte répond aux exigences de sécurité de sa conception d'isolation sans nécessiter une connexion à la terre depuis la carte elle-même.

Q2 : Qu'est-ce que le vernissage et comment protège-t-il l'A20B-2001-0781 ?

Le revêtement conforme est un mince film protecteur électriquement isolant appliqué sur la surface du PCB assemblé. Il est conforme à la topologie tridimensionnelle de la carte, couvrant les corps des composants, les soudures au plomb et les traces du PCB. Pour les applications d'entraînement CNC, il offre une protection contre : l'humidité (empêche le film d'humidité sur la surface du PCB entre les conducteurs), la poussière métallique (courante dans les environnements d'usinage) et la vapeur de liquide de refroidissement. Le revêtement empêche les courants de fuite de surface qui pourraient provoquer des erreurs logiques ou endommager les composants.

Q3 : L'indice d'isolation de 500 V signifie-t-il que cette carte fonctionne à 500 V ?

Non. La tension nominale d'isolation de 500 V est la tension d'essai maximale que l'isolation de la carte peut supporter entre les conducteurs sans panne. La carte fonctionne à 24 V CC. L'indice d'isolation de 500 V offre une marge de sécurité de plus de 20 fois supérieure à la tension de fonctionnement, garantissant que l'isolation reste efficace même pendant les transitoires de tension ou les conditions de défaut dans les circuits de commande environnants.

Q4 : Pourquoi un tableau de commande 24 V CC, 1 A a-t-il besoin d'un indice d'isolation de 500 V ?

L'A20B-2001-0781 fonctionne à l'intérieur d'une armoire de servovariateur où la tension du bus CC principal est de 283 à 325 V CC. Même si la carte elle-même fonctionne à 24 V, sa proximité avec des conducteurs de bus haute tension, des connexions de câbles et d'autres composants haute tension signifie que l'isolation doit résister à la pleine tension de l'armoire en cas d'arc, de suivi ou de défaillance d'un composant à proximité. La valeur nominale de 500 V garantit que l'isolation du panneau conserve son intégrité dans cet environnement.

Q5 : Quels sont les symptômes de défaillance typiques qui indiquent que l'A20B-2001-0781 doit être remplacé ?

Les défauts de la carte de commande du servovariateur se manifestent généralement par : le variateur ne parvient pas à atteindre l'état prêt malgré des connexions d'alimentation et de moteur correctes ; alarmes de servo intermittentes qui s'effacent lors de la réinitialisation mais se reproduisent ; erreurs de communication entre le variateur et la CNC ; ou des codes d'erreur qui pointent vers l'électronique de commande plutôt que vers le moteur, l'encodeur ou les dispositifs d'alimentation. L'inspection physique des dommages visibles (revêtement conforme fissuré, composants décolorés, contacts de connecteur de bord endommagés) soutient le diagnostic avant le remplacement.
