Les détecteurs Fanuc A20B-2002-0300 A2OB-2OO2-O3OO A20B20020300

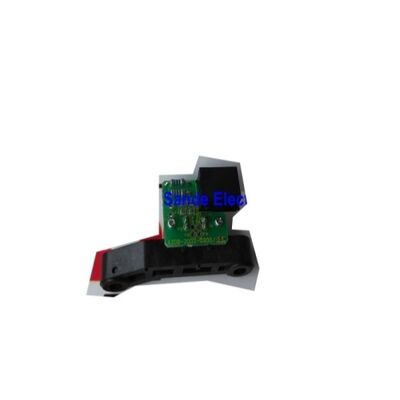

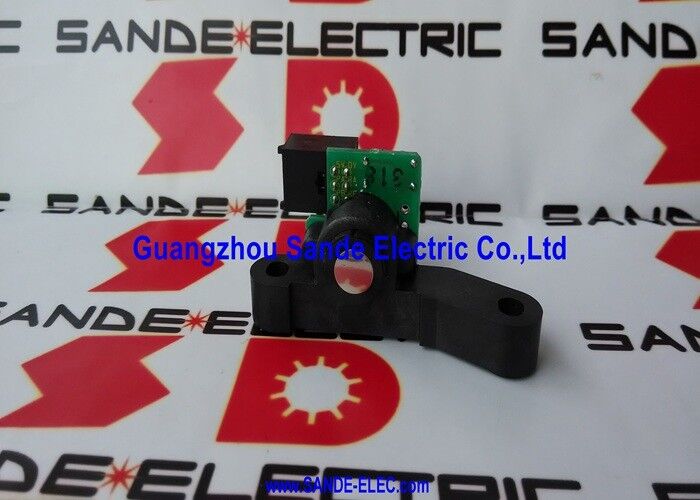

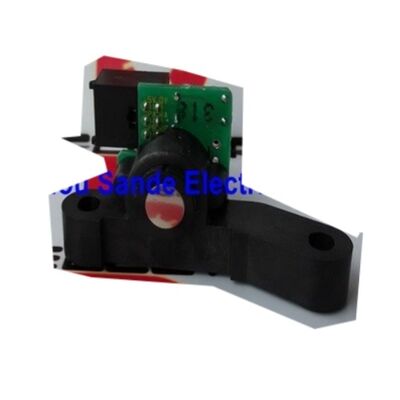

FANUC A20B-2002-0300. Une unité de capteur de codage du moteur à broche de la série Alpha avec support de montage / relais embarqué / interface de type B

Rapidité de rétroaction pour la broche de la série Alpha

L'A20B-2002-0300 est l'ensemble de capteurs de codage du moteur à broche pour le système d'entraînement à broche de la série Alpha de FANUC. Il est monté à l'arrière du moteur à broche, généralement sous le ventilateur du souffleur à broche,et fournit le signal de rétroaction RPM fuseau que le module d'amplificateur de fuseau de la série Alpha doit réguler la vitesse de fuseau sous charges de coupe.

Contrairement aux encodeurs de servo-moteur qui indiquent la position absolue ou incrémentielle de l'arbre pour le contrôle de la position,la fonction principale d'un encodeur de broche est la rétroaction de vitesse le signal continu que l'amplificateur de broche lit pour maintenir les tours par minute commandés contre les variations de la force de coupeSans capteur de codage fonctionnel, l'amplificateur de broche ne peut pas fermer sa boucle de vitesse: il perd la capacité de maintenir une vitesse stable sous charge, ce qui affecte la finition de la surface, la durée de vie de l'outil, la qualité de l'outil, la qualité de l'outil, la qualité de l'appareil, la qualité de l'appareil, la qualité de l'appareil, etc.et précision de frappe rigide.

L'unité de capteur se connecte au terminal JY2 du module d'amplificateur à broche de la série Alpha à l'aide de l'interface série de type B.Cette spécification d'interface est spécifique à la série Alpha ?? non interchangeable avec la rétroaction basée sur le FSSB d'Alpha i ou de générations ultérieures d'entraînement.

Deux révisions matérielles existent: /01A et /02A. Confirmez la révision de l'unité installée sur son étiquette avant de commander un remplacement.

Principales spécifications

Relais de bord et support de montage

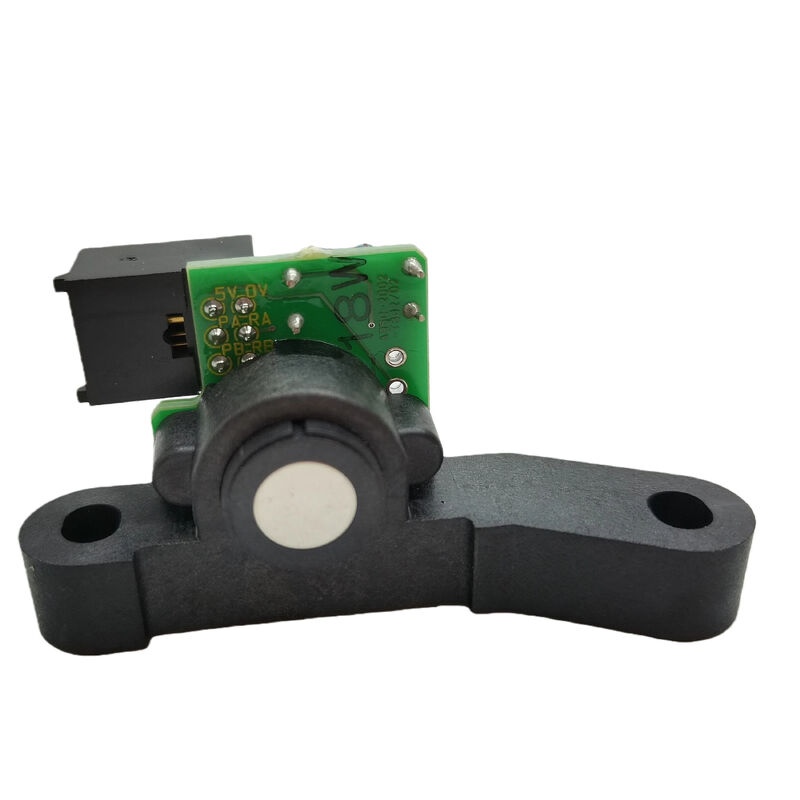

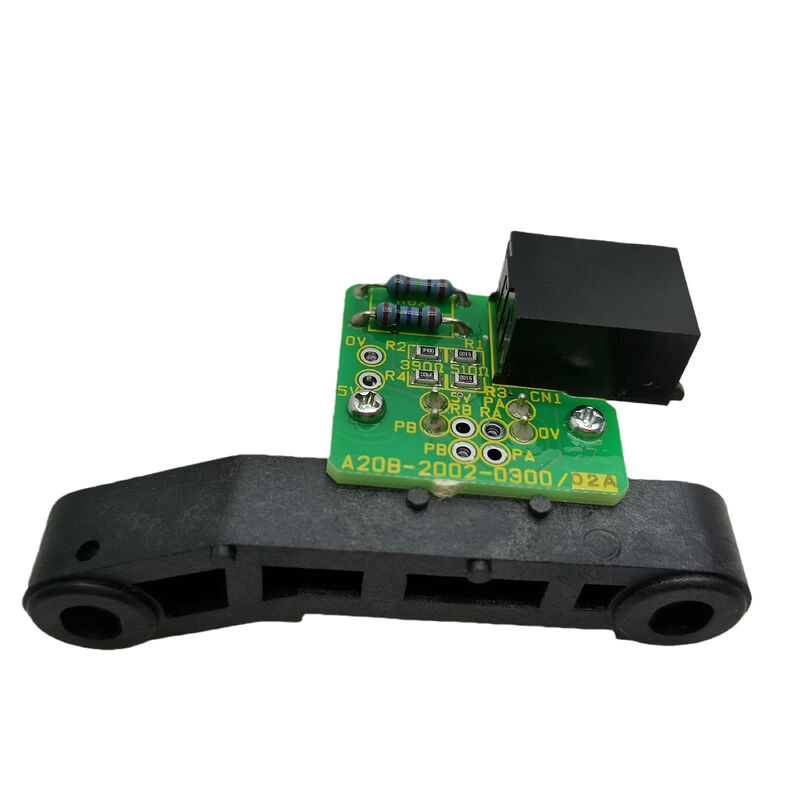

L'A20B-2002-0300 est fourni comme un ensemble complet de capteurs: le PCB avec son relais embarqué est monté dans un support qui le situe correctement par rapport à la cible du capteur du moteur de broche.Le support assure que le PCB du capteur est positionné à la bonne clearance de l'anneau de cible magnétique du moteur. Une clearance incorrecte produit des signaux de rétroaction faibles ou absents même d'un PCB fonctionnel.

Lors de l'installation d'un moteur de remplacement, vérifier le positionnement du support et le dégagement entre le capteur et la cible conformément à la documentation d'entretien du moteur de broche.Un nouveau PCB installé à un espace libre incorrect produira les mêmes conditions d'alarme qu'un autre défaillant.

Questions fréquentes

Q1: Quelle est la fonction de l'A20B-2002-0300 dans le système de propulsion?

Il fournit une rétroaction des tours de rotation de la broche au module d'amplificateur de la série Alpha.Le capteur détecte la rotation de l'arbre moteur de broche et envoie le signal de vitesse à l'amplificateur via la connexion de borne JY2Sans ce signal, l'amplificateur ne peut fermer sa boucle de vitesse et la broche ne peut maintenir une vitesse stable sous charge de coupe.

Q2: La broche montre la chasse à la vitesse sous la charge de coupe, mais fonctionne correctement sans charge.

La chasse à la vitesse sous charge, où la vitesse de la broche diminue ou oscille lorsque les forces de coupe augmentent, est un symptôme caractéristique d'une rétroaction de vitesse dégradée ou intermittente.Si le signal de rétroaction de vitesse est propre à vide, mais dégradé sous charge (en raison de vibrations affectant l'écart entre le capteur et la cible ou le contact du connecteur)Avant de remplacer le PCB, vérifiez si le support de montage est lâche et si le connecteur JY2 est en contact intermittent.

Q3: /01A et /02A sont-ils interchangeables?

Les deux révisions ont la même fonction. Des différences mineures de révision matérielle maintiennent la même interface électrique et les mêmes spécifications de montage.mais confirmer la révision sur l'étiquette de l'unité installée et préciser en conséquence lors de la commande pour assurer la correspondance la plus proche.

Q4: Après le remplacement de l'A20B-2002-0300, la broche montre un défaut d'orientation.

Après le remplacement du capteur, l'orientation de la broche nécessite un nouveau zéro. La relation angulaire du capteur à la référence de l'arbre du moteur peut différer légèrement sur la nouvelle unité. Verify tool change alignment and adjust the spindle orientation stop position parameter (the spindle orientation shift parameter in the CNC's spindle parameter set) in small increments if the spindle stops at a slightly incorrect angle.

Q5: Le modèle A20B-2002-0300 est-il encore disponible?

Par l'intermédiaire du marché des pièces détachées CNC de FANUC, les concessionnaires de pièces CNC et les spécialistes du service des moteurs à broche possèdent à la fois des unités neuves et des unités d'occasion testées.Confirmer la révision (/01A ou /02A) et vérifier que le PCB et le support sont inclus dans l'unité fournie. Essai de la fonction de relais embarqué et de la sortie du signal du capteur avant acceptation de toute unité utilisée.
