A20B-2101-0022 | FANUC Beta iSVSP PCB de puissance double axe 15 kW — Série A06B-6134 / Twin Servo + variateur combiné de broche 15 kW / carte de câblage

Bêta iSVSP — Tout dans une seule boîte

Sur les petites machines-outils CNC — centres de tournage compacts, petits centres d'usinage, machines de formation — le FANUC Beta iSVSP (βiSVSP) fournit un servomoteur et un entraînement de broche complets dans une seule unité. Il élimine le besoin de PSM (module d'alimentation), SVM (modules de servo) et SPM (module de broche) séparés — l'iSVSP intègre les trois fonctions :

Alimentation intégrée :Rectifie le secteur CA directement dans l’unité – aucun PSM externe requis. L'unité convertit le courant alternatif entrant en bus CC nécessaire à l'alimentation du servo et de la broche.

Contrôle des axes servo :Contrôle les servomoteurs sur les axes d'alimentation de la machine – généralement X et Z sur un tour CNC.

Commande de broche :Entraîne le moteur de broche de la machine — jusqu'à 15 kW dans la variante à deux axes A06B-6134-H203 contenant l'A20B-2101-0022.

Cette intégration rend l'iSVSP idéal pour les petites machines-outils où une armoire Alpha-i complète (PSM + SVM + SPM séparément) serait physiquement et économiquement disproportionnée. Une unité, une connexion d'armoire, un jeu de câbles d'alimentation CA.

Informations clés sur le produit

Carte de puissance - Cœur à courant élevé de l'iSVSP

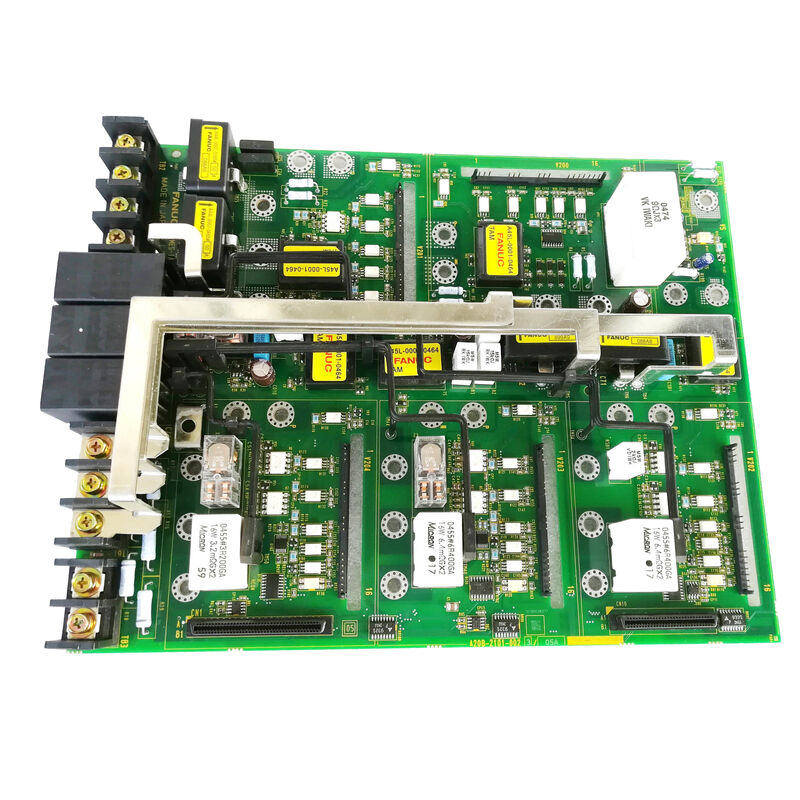

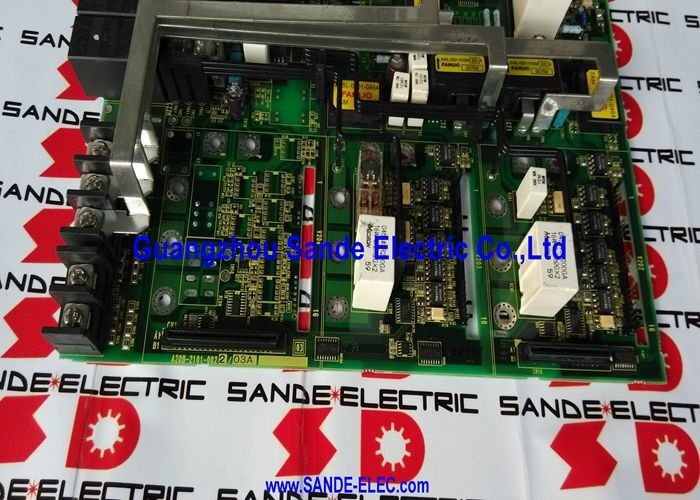

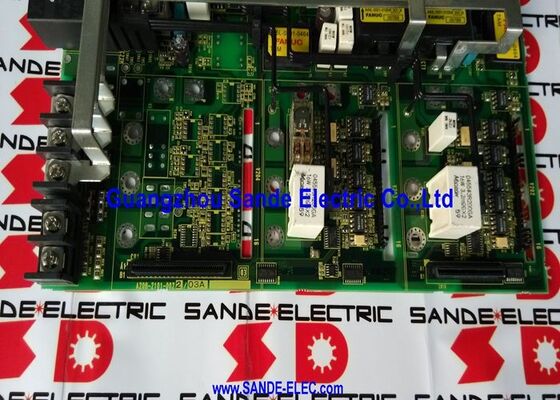

L'A20B-2101-0022 est le PCB d'alimentation (carte de câblage) à l'intérieur de l'unité βiSVSP. Il fournit :

Couche de connexion à courant élevé :Conducteurs de bus CC, connexions de sortie triphasées pour deux axes d'asservissement et la broche, ainsi que le matériel de détection de courant qui fournit un retour au PCB de commande.

Interface IGBT :Connexions de commande de grille depuis la carte de déclenchement/pilotage (A20B-2902-0672 dans certaines variantes) vers les dispositifs d'alimentation IGBT. La carte d'alimentation achemine physiquement les signaux de commande de grille vers les bornes IGBT appropriées pour chaque axe et le pont de broche.

Matériel d'alimentation intégré :Les connexions du redresseur et du circuit de précharge font partie de la disposition de la carte d'alimentation : contrairement à un PSM séparé, le matériel d'alimentation de l'iSVSP est interne à la même unité.

Scénarios d'application

Défaut de la carte d'alimentation Beta iSVSP :Une unité FANUC A06B-6134 biSVSP sur un petit tour CNC développe des alarmes affectant simultanément les deux axes servo et la broche. Une fois que la carte de commande est confirmée intacte, la carte d'alimentation A20B-2101-0022 est identifiée comme étant la cause du défaut. L'unité complète est généralement l'approche de service (comme DNC Electronics confirme que la carte individuelle n'est généralement pas disponible séparément) – mais certains centres de service spécialisés fournissent la carte indépendamment.

Remise à neuf complète de l'unité :Une unité Beta iSVSP est remise à neuf par un centre de service CNC spécialisé. La carte d'alimentation A20B-2101-0022 est remplacée aux côtés du PCB de commande lors de la remise à neuf afin de restaurer les deux cartes internes critiques.

FAQ

Q1 : L'A20B-2101-0022 peut-il être acheté séparément, ou seule l'unité A06B-6134 complète est-elle disponible ?

DNC Electronics confirme qu'ils "fournissent uniquement l'unité BETA complète de la série A06B-6134 qui contient l'A20B-2101-0022" et "ne fournissent pas le PCB de commande séparément". La plupart des organisations de services FANUC adoptent la même approche pour la série iSVSP en raison de la complexité de l'intégration. Certains centres de réparation spécialisés fournissent l'A20B-2101-0022 individuellement pour la réparation au niveau de la carte des unités récupérées. L’échange de service (entrée d’unité défectueuse, sortie d’unité réparée) est le modèle de service le plus courant pour les défauts βiSVSP.

Q2 : Quelle est la différence entre A20B-2101-0022 (double axe) et A20B-2101-0025 (triple axe) ?

L'A20B-2101-0022 est la carte d'alimentation pour la broche double axe + 15 kW βiSVSP (généralement A06B-6134-H203). L'A20B-2101-0025 est la carte d'alimentation pour la broche triple axe + 15 kW βiSVSP (A06B-6134-H303). Le nombre d'axes différent nécessite une configuration de carte de puissance différente pour accueillir trois étages de sortie servo au lieu de deux. Ces planches ne sont pas interchangeables.

Q3 : Quels sont les indicateurs d'alarme typiques sur un A20B-2101-0022 défectueux ?

Lorsque la carte d'alimentation A20B-2101-0022 développe un défaut, le βiSVSP affiche généralement des alarmes liées à une surintensité, un défaut du bus CC, un défaut IPM (module d'alimentation intelligent) ou un déclenchement de protection matérielle. Les alarmes affectant simultanément les trois fonctions d'entraînement (les axes d'asservissement et la broche) — plutôt qu'un défaut sur un seul axe — sont plus caractéristiques d'un défaut de la carte de puissance que d'un défaut de la carte de commande, puisque la carte de puissance dessert les trois simultanément. Consultez le manuel de maintenance de la série FANUC Beta i pour connaître les définitions de codes d'alarme spécifiques.

Q4 : Quelles précautions de sécurité sont spécifiques à l’alimentation intégrée du βiSVSP ?

Le βiSVSP contient une batterie de condensateurs de bus CC intégrée qui conserve une tension dangereuse après la coupure du secteur CA, tout comme le ferait un PSM séparé. L'alimentation étant intégrée, la batterie de condensateurs se trouve physiquement dans le même boîtier que la carte d'alimentation. Le temps d'attente de décharge requis (spécifié dans le manuel de maintenance de la série FANUC Beta i) doit être respecté avant d'ouvrir l'unité ou de manipuler l'A20B-2101-0022 en interne. Le voyant LED de charge (si présent) et la mesure de la tension du bus DC confirment la décharge.

Q5 : L'A20B-2101-0022 est-il compatible avec les unités βiSVSP utilisant les variantes d'interface #A et #C ?

La série A06B-6134 comprend les variantes #A (interface standard) et #C (interface de type C). La carte d'alimentation (A20B-2101-0022) fournit les connexions électriques à courant élevé, qui sont indépendantes du type d'interface de communication CNC. Le fait que les variantes #A et #C partagent la même carte d'alimentation dépend de l'existence ou non de différences de connecteur ou de matériel entre les deux. DNC Electronics fait référence à « A06B-6134-H203#A » et « A06B-6134-H203#C » en tant qu'unités distinctes — confirmez à partir de la documentation interne de l'unité spécifique si l'A20B-2101-0022 est commun aux deux variantes.
