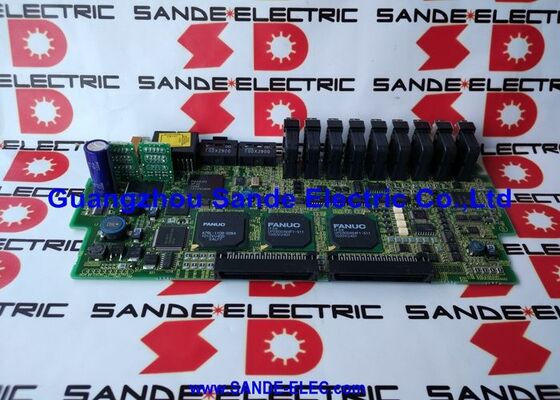

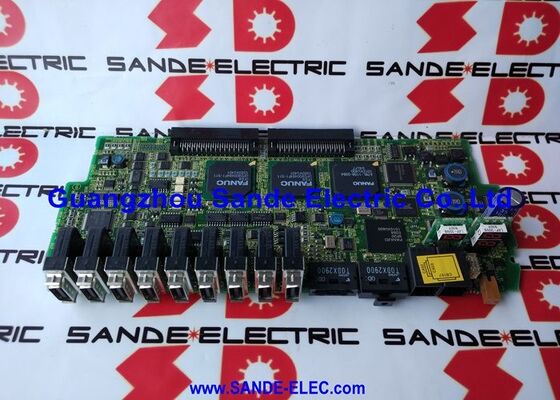

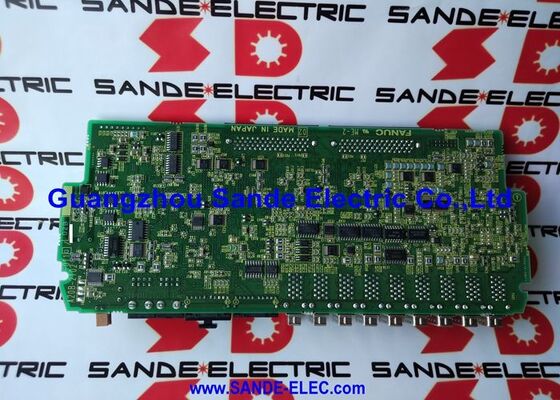

La carte mère A20B-2102-0110 A20B21020110

A20B-2102-0110 | Carte PCB servo FANUC série A20B-2102 — Système d'entraînement de machine-outil CNC/pièce de rechange pour automatisation industrielle

A20B-2102 — Série de cartes de servomoteur pour machines-outils CNC

La série A20B-2102 est l'une des familles de circuits imprimés FANUC associées aux cartes de servomoteurs pour les applications de machines-outils CNC. Les cartes de cette série se trouvent dans les modules de servoamplificateurs et le matériel d'entraînement associé, où elles assurent les fonctions de contrôle, d'interface d'alimentation et de conversion de signal qui rendent possible un mouvement précis des axes.

Dans l'architecture d'un module servo variateur CNC FANUC, la pile PCB joue des rôles clairement définis :

Tableaux de contrôlegérer l'algorithme de contrôle actuel, recevoir les commandes d'axe de la CNC via les interfaces série FSSB ou Type-A/B et générer les signaux de commande de grille qui commutent les transistors de puissance du module.

Cartes d'interface de câblage ou d'alimentationtransportez les chemins à courant élevé (connexions du bus CC, connexions des bornes de sortie du moteur triphasé et interfaces des capteurs de courant) et connectez physiquement le module au câblage de la machine.

Planches latéralesdans les configurations de variateur plus grandes, offre une connectivité étendue ou des interfaces de canal supplémentaires pour les modules multi-axes.

Les cartes de la série A20B-2102 occupent une ou plusieurs de ces positions fonctionnelles au sein des ensembles de servomoteurs qu'elles desservent. L'A20B-2102-0110 est une carte spécifique de cette série.

Informations clés sur le produit

Contexte des machines-outils CNC

Les circuits imprimés de servomoteurs FANUC soutiennent la précision du mouvement de chaque machine-outil CNC qu'ils équipent. La précision de position d'un centre d'usinage - sa capacité à se positionner au micron près et à maintenir cette position sous une charge de coupe - dépend en fin de compte de l'intégrité de l'électronique de commande d'asservissement, de la carte principale CNC jusqu'à la carte d'asservissement, en passant par la carte de commande de l'amplificateur d'entraînement et l'étage de puissance.

Lorsqu'un PCB de lecteur de la série A20B-2102 tombe en panne, l'effet dépend du rôle de la carte :

Un échectableau de commandeprovoque généralement des alarmes de servo sur les axes concernés : erreurs de position, panne de servo prêt ou erreurs de communication FSSB.

Un écheccarte d'interface d'alimentationprovoque plus souvent des symptômes liés à l'alimentation : alarmes de surintensité, défauts entre phases ou déclenchements de la protection matérielle du variateur sous charge.

Dans les deux cas, la restauration de la carte défaillante rétablit les spécifications de fonctionnement complètes du servomoteur.

Scénarios d'application

Réparation du module de servomoteur :Un centre d'usinage CNC FANUC développe une alarme d'asservissement sur un ou plusieurs axes. Le diagnostic du variateur isole le défaut de la carte A20B-2102-0110 à l'intérieur du module amplificateur. Le remplacement rétablit le fonctionnement normal du servo.

Inventaire de rechange d'atelier :Un atelier d'usinage exploitant des équipements CNC FANUC stocke l'A20B-2102-0110 comme pièce de rechange au niveau de l'atelier, permettant un échange rapide de carte sur un défaut de servo au niveau du PCB sans arrêt de production.

FAQ

Q1 : Quelle est la procédure correcte pour identifier l'A20B-2102-0110 comme composant défaillant dans un servovariateur ?

Lisez le numéro de pièce sur l'étiquette de la carte à l'intérieur du module de servomoteur. Si l'étiquette indique A20B-2102-0110, il s'agit de la cible de remplacement. Avant de conclure que la carte est en panne, vérifiez que le moteur, le câble de l'encodeur et le câblage sont intacts. Les alarmes de servo avec des circuits externes confirmés pointent vers l'électronique du variateur ; au sein du module de commande, des tests ou des substitutions systématiques au niveau de la carte identifient le PCB défectueux spécifique.

Q2 : Le raccord A20B-2102-0110 nécessite-t-il un réajustement du gain du servo ?

Les gains des servos (gains de boucle, taux d'accélération/décélération, limites d'erreur de position) sont stockés dans la mémoire des paramètres d'axe de la CNC — et non dans la carte PCB du servomoteur. Le remplacement de l'A20B-2102-0110 ne modifie pas les réglages des paramètres du servo. Après avoir installé le remplacement, vérifiez que la préparation du servo est établie et confirmez la réponse correcte de l'axe à basse vitesse avant de reprendre les cycles de production complets.

Q3 : Qu'entend-on par état « frais/semi-frais » pour l'A20B-2102-0110 ?

« Frais » indique généralement une carte neuve et inutilisée. « Semi-fresh » décrit une carte qui a eu une durée de fonctionnement minimale : une carte provenant d'un système qui a été installé mais qui a fonctionné brièvement avant d'être retirée, ou une carte provenant d'un système neuf en boîte qui n'a jamais été mis en production. Ces deux conditions sont préférables à une carte avec des heures de fonctionnement importantes, car moins de cycles thermiques et d'usure des composants signifient une durée de vie restante plus longue.

Q4 : Existe-t-il des modes de défaillance connus pour les cartes de servomoteur de la série A20B-2102 ?

Les modes de défaillance courants pour les PCB des servomoteurs comprennent : la dégradation du condensateur électrolytique (réduit l'efficacité du filtre, provoque une ondulation de tension sur les circuits analogiques sensibles), la défaillance du circuit intégré du pilote de grille (entraîne une commutation incorrecte d'un ou plusieurs dispositifs IGBT, se manifestant généralement par des alarmes de surintensité) et des défauts du circuit d'interface du capteur de courant (provoquent un retour de courant incorrect, perturbant la régulation du courant en boucle fermée). L'inspection au niveau de la carte et les tests des composants par un ingénieur de service qualifié identifient la panne spécifique avant de décider entre la réparation des composants et le remplacement complet de la carte.

Q5 : L'A20B-2102-0110 peut-il être utilisé avec différentes classifications de modules variateur FANUC ?

Les PCB de variateur d'une même série sont souvent communs à toute une gamme de courants nominaux au sein d'une famille de modules variateur : la logique de contrôle est la même, tandis que les dispositifs d'alimentation changent en fonction du courant nominal. Le fait que l'A20B-2102-0110 couvre plusieurs modules de la série A20B-2102 dépend de la conception de FANUC pour cette carte spécifique. Confirmez à partir de la liste des pièces de rechange du module de variateur concerné si la carte est conçue pour le module spécifique installé sur la machine.
