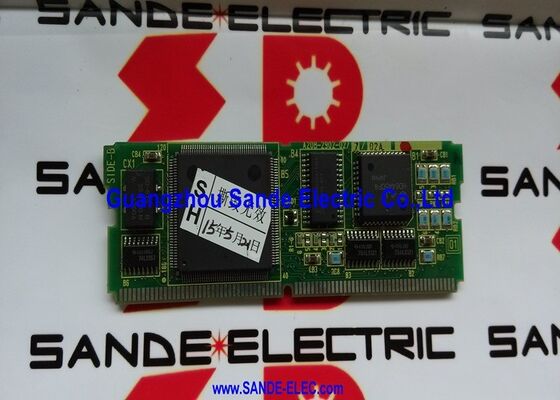

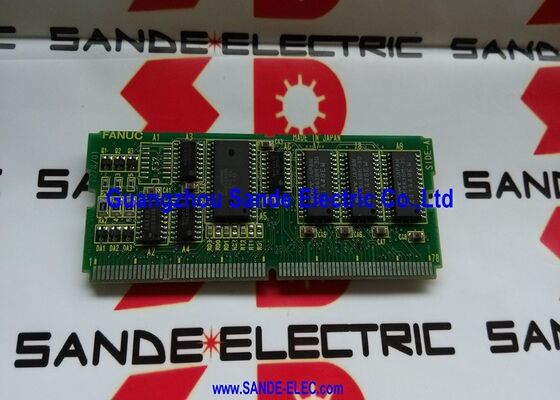

une carte de circuit A20B-2902-0277 A2OB-29O2-O277 A20B29020277

A20B-2902-0277 FANUC Série 16/18/160/180 Modèle B Module de commande CRT haute résolution de 9 pouces

Modules CRTC de la génération B du modèle de la série 16/18

Les systèmes CNC de la série FANUC 16/18 modèle B (16-MB, 16-TB, 18-MB, 18-TB) utilisent une architecture d'affichage modulaire.La fonction d'affichage n'est pas fixée sur la carte principale il est fourni par une carte fille CRTC (contrôleur CRT) plug-in qui s'installe dans la fente OPT1 (option 1) de l'unité de commande CNC.

Dans la famille de modules CRTC A20B-2902-027x pour la série 16/18-B, plusieurs variantes existent pour correspondre à différentes configurations de moniteurs:

A20B-2902-0270: les États membres doivent fournir des informations détaillées sur les mesures à prendre.Variante CRT couleur de 14 poucesA20B-2902-0271: Les États membres doivent fournir des informations détaillées sur la situation.Résolution standard CRT de 9 poucesA20B-2902-0272: Les États membres doivent fournir des informations détaillées sur la situation.Variante de sortie VGA (pour le moniteur LCD ou VGA)A20B-2902-0273: Les États membres doivent fournir des informations détaillées sur les mesures à prendre.Alternative au CRT de 14 poucesA20B-2902-0275: les États membres doivent fournir des informations détaillées sur les activités de l'Union.Variante VGAA20B-2902-0276: Les États membres doivent fournir des informations détaillées sur la situation.Alternative au CRT de 9 poucesA20B-2902-0277: Les États membres doivent fournir des informations détaillées sur la situation.9 pouceshaute résolutionTECA20B-2902-0278: Les États membres doivent fournir des informations détaillées sur la situation.Variante VGA

L'A20B-2902-0277 est spécifiquement la variante CRT de 9 pouces haute résolution confirmé pour les systèmes FS16/18/160/180-MB avec un écran d'opérateur CRT monochrome haute résolution.

Informations clés sur le produit

CRT haute résolution

Dans les écrans FANUC CNC, "haute résolution" distingue la capacité d'affichage améliorée des modules CRT à résolution standard montés sur la même série:

Résolution standard:Utilisé pour les écrans à texte dominant montrant les positions des axes, le contenu du programme, les décalcomanies d'outils et les codes d'alarme suffisants pour l'interface de base basée sur des caractères de la CNC.

Haute résolution:Produit plus de pixels par unité de surface sur l'écran de 9 pouces, permettant un rendu de caractères plus fin, des graphismes plus nets et plus de contenu d'affichage par page sans perte de lisibilité.Pour les systèmes CNC dont l'affichage graphique du chemin d'outil, des vues de liste de programmes de plus grande densité ou des écrans de diagnostic plus détaillés sont nécessaires, le module CRT haute résolution offre la qualité d'affichage que le module standard ne peut pas.

L'A20B-2902-0277 entraîne un CRT de 9 pouces à la densité de pixels plus élevée requise par la configuration d'affichage haute résolution.

OPT1 Architecture branchée

L'affichage de l'unité de commande CNC de la série 16/18 modèle B est desservi par la carte OPT1 une carte à fente d'expansion dédiée dans le support de cartes de la CNC. Le module CRTC se branche dans une prise sur cette carte OPT1,connexion de la sortie vidéo du CRTC aux circuits de déviation et d'intensité du moniteur du CRT.

Le remplacement de l'A20B-2902-0277 nécessite:

1. Ouverture de l'unité de commande CNC et localisation de la carte OPT1
2. Retrait du module CRTC défaillant de sa prise sur la carte OPT1
3. Montage du module de remplacement dans la même prise
4. Puissance de fermeture et de rétablissement

Scénarios d'application

Échec de l'affichage CNC de 16 Mo:Un centre d'usinage FANUC de 16 MB perd son écran d'opérateur ∙ le CRT de 9 pouces devient vide ou affiche un contenu défectueux.Le diagnostic isole le défaut du module CRTC A20B-2902-0277Le remplacement rétablit l'affichage.

Maintenance de la qualité de l'affichage:Un CRT de 9 pouces haute résolution sur un CNC de 18 Mo développe un rendu de caractères déformé en raison du vieillissement des composants du module CRTC.Le remplacement de l'A20B-2902-0277 rétablit la qualité de l'affichage sans remplacer le moniteur CRT lui-même.

Questions fréquentes

Q1: En quoi l'A20B-2902-0277 diffère-t-il de l'A20B-2902-0271 (également un module CRT de 9 pouces)?

Les deux sont des modules CRTC CRT de 9 pouces pour la famille 16/18-B, mais le 0277 est la variante haute résolution et le 0271 est la variante à résolution standard.La version haute résolution génère plus de pixels par ligne d'analyse, produisant un rendu plus fin des caractères et des graphiques sur le même écran physique de 9 pouces.Confirmez quelle variante est installée sur le CNC spécifique en vérifiant le numéro de pièce sur l'étiquette du tableau avant de commander.

Q2: L'A20B-2902-0277 peut-il être monté dans une CNC de la série 16/18 modèle C (MC)?

La liste des pièces de KFAS LLC montre A20B-2902-0277 figurant dans les listes de pièces du modèle B (16MB/18MB) et du modèle C (16MC/18MC).La compatibilité entre les configurations B et C dépend de la variante de carte OPT1 spécifique et de la version du système CNC. Confirmer à partir de la documentation des pièces détachées du CNC spécifique si le 0277 est spécifié pour la configuration du système installé.

Q3: Quels symptômes indiquent que le A20B-2902-0277 a échoué par rapport au tube de moniteur CRT?

Un module CRTC défectueux provoque généralement une perte soudaine et complète du contenu de l'affichage. Le CRT s'obscurcit sans l'obscurcissement progressif qui accompagne le vieillissement du tube.Un tube CRT défaillant montre des symptômes progressifs.: luminosité réduite, perte de mise au point, distorsion géométrique Si le CRT de 9 pouces est sombre mais que le CNC fonctionne normalement (axes déplacés, programmes exécutés, alarmes claires),et tester le CRT avec un signal externe confirme que le tube est intact, le module A20B-2902-0277 du CRTC est la cible de remplacement.

Q4: Le remplacement de l'A20B-2902-0277 nécessite-t-il des ajustements des paramètres CNC?

Non. Le module CRTC est un composant matériel d'affichage qui ne stocke pas les paramètres CNC. Après l'installation du remplacement A20B-2902-0277 et l'alimentation du CNC, l'affichage doit se rétablir immédiatement.Si le format d'affichage apparaît incorrect (taille de caractère ou mise à l'échelle incorrecte), vérifier si le paramètre de type d'affichage du CNC correspond à la configuration du module installé.

Q5: L'A20B-2902-0277 est-il réparable si le module complet est défectueux?

L'A20B-2902-0277 est un module de construction SMD (Surface Mount Device).La réparation au niveau des composants par un centre de service spécialisé en électronique CNC est techniquement possible pour les défauts impliquant des composants défectueux identifiables (faillance de l'oscillateur)Pour les machines critiques pour la production, le remplacement direct des cartes est la résolution la plus rapide.La réparation est une option viable lorsque le module de remplacement n'est pas disponible ou lorsque le coût de la réparation est nettement inférieur..
