A20B-2902-0390 | Module pilote de puissance FANUC Alpha — Commande de porte IGBT / Carte de déclenchement / PSM / SPM-15 à SPM-37 / Systèmes d'entraînement CNC

Module pilote de puissance – Le pont entre les dispositifs de contrôle et de puissance

À l'intérieur de chaque module de commande FANUC Alpha, la conversion de puissance s'effectue via des dispositifs de commutation IGBT (Insulated Gate Bipolar Transistor). Ces transistors transportent tout le courant du moteur ou du bus et commutent à haute fréquence, généralement entre 2 et 4 kHz pour les entraînements de broche. Pour commuter correctement, chaque IGBT a besoin d'une impulsion de commande de grille synchronisée avec précision au niveau de tension correct.

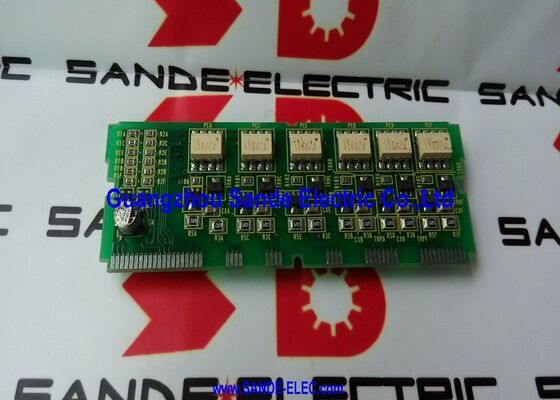

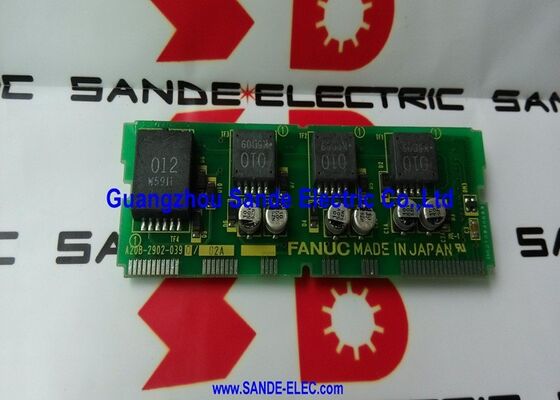

Le module pilote de puissance A20B-2902-0390 génère ces impulsions de commande de grille. Il reçoit des commandes de commutation de bas niveau du PCB de commande (A16B-2202-0432 pour les modules de broche) et les amplifie en signaux de commande de grille à courant élevé qui allument et éteignent réellement les dispositifs IGBT. Cette fonction de déclenchement/commande de grille est la raison pour laquelle la carte est classée comme « module pilote » : elle pilote les dispositifs d'alimentation eux-mêmes.

Sans un A20B-2902-0390 fonctionnant correctement :

• Les IGBT reçoivent des signaux de commande de grille incorrects ou inexistants
• La conversion de puissance échoue
• Le module ne peut pas développer de tension ou de courant de sortie
• Les alarmes de surintensité ou de protection matérielle se déclenchent immédiatement

Informations clés sur le produit

La pile de circuits imprimés interne dans les modules Alpha SPM

Pour une image complète : l'A06B-6088-H222 (SPM-22), à titre d'exemple, contient :

• A16B-2202-0432(carte de contrôle) : contrôle de la vitesse de broche, traitement du feedback, logique de protection
• A20B-1006-0481(base/carte d'alimentation) : connexions de bus CC, connecteurs de sortie moteur, chemins à courant élevé
• A20B-2902-0390(carte pilote) : impulsions de commande de porte IGBT
• A16B-2203-0332(panneau de signalisation supplémentaire)

L'A20B-2902-0390 est la couche qui traduit les signaux de commande en événements électriques qui déplacent les courants du moteur.

Scénarios d'application

Alarme de broche SPM immédiatement après activation :Un module de broche FANUC Alpha génère une alarme de surintensité au moment où la commande d'activation de la broche est émise, sans charge sur le moteur. La carte de contrôle et la carte d'alimentation de base testent correctement, mais l'inspection révèle que la carte de commande A20B-2902-0390 produit des impulsions de commande de grille asymétriques. Le remplacement rétablit la commutation correcte et efface l'alarme.

Le PSM ne parvient pas à établir le bus DC :Une unité Alpha PSM s'allume mais ne parvient pas à développer la tension nominale du bus CC, affichant une alarme de charge. Après avoir exclu les défauts d'entrée CA et de redresseur, la sortie de commande de grille de la carte de commande A20B-2902-0390 est identifiée comme incorrecte. Le remplacement de la carte rétablit la précharge du PSM et l'établissement du bus.

FAQ

Q1 : L'A20B-2902-0390 est-elle la même carte dans les modules PSM et SPM ?

Oui. CNC Spares UK confirme que l'A20B-2902-0390 apparaît dans plusieurs modules de la série SPM (SPM-15, 22, 26, 30) aux côtés de l'A16B-2202-0432. DNC Electronics le répertorie sous les modules Alpha PSM. La même carte physique est utilisée dans la fonction de commande de grille des modules PSM et SPM dans cette plage de puissance. Les exigences du circuit pilote pour le pilotage de grille IGBT dans les deux types d'applications sont suffisamment similaires pour partager la même conception de carte.

Q2 : Quelle est la différence entre l'A20B-2902-0390 et l'A20B-2902-0391 ?

Il s'agit de références adjacentes dans la même famille de modules pilotes. Les variantes 0390 et 0391 servent différentes puissances nominales ou types d'interface au sein de la gamme Alpha PSM/SPM. L'A20B-2902-0391 est la carte de pilote correspondante pour les modules de puissance supérieure ou de série HV. Vérifiez toujours quelle variante est installée sur l'étiquette de la carte avant de commander - elles ne sont pas interchangeables.

Q3 : Un A20B-2902-0390 endommagé peut-il causer des dommages permanents aux dispositifs d'alimentation IGBT ?

Oui. Une carte de commande de grille qui produit une synchronisation incorrecte (par exemple, en allumant simultanément des IGBT dans la même branche de phase) crée un court-circuit direct sur le bus CC. Cette condition de « shoot-through » provoque le passage d'un courant extrêmement élevé à travers les dispositifs IGBT en quelques microsecondes, les détruisant potentiellement. Chaque fois qu'une défaillance de l'IGBT est attribuée à un défaut au niveau de la carte, l'A20B-2902-0390 doit être remplacé avec les dispositifs d'alimentation endommagés pour éviter toute récidive.

Q4 : Quelle est la procédure de décharge en toute sécurité avant d'accéder à l'A20B-2902-0390 à l'intérieur d'un module PSM ou SPM ?

Les modules PSM et SPM contiennent de gros condensateurs de bus CC qui conservent une tension dangereuse après la coupure de l'alimentation secteur. Le temps d'attente obligatoire (généralement 5 à 20 minutes selon la taille du module) doit être respecté avant d'ouvrir le boîtier d'un module. Vérifiez la décharge en vérifiant l'indicateur LED de charge du module et en mesurant la tension du bus CC avec un voltmètre calibré. Ne manipulez jamais l’A20B-2902-0390 avec l’alimentation connectée.

Q5 : La révision /02A est-elle critique ou une révision antérieure peut-elle la remplacer ?

La révision /02A désigne une mise à jour matérielle de la conception de base A20B-2902-0390. Pour la plupart des applications de remplacement, les révisions ultérieures sont rétrocompatibles avec le même module. Si l'étiquette de la carte installée indique une révision antérieure (par exemple, /01A), l'installation d'un /02A devrait être compatible. Confirmez à partir de la documentation de service FANUC s'il existe une exigence de révision minimale connue pour le modèle PSM ou SPM spécifique.
