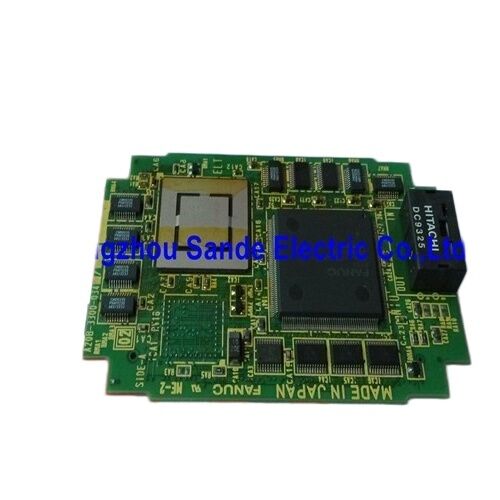

Le tableau de circuit imprimé LCD de l'affichage personnalisé Fanuc A20B-3300-0340

A20B-3300-0340 FANUC carte de contrôle LCD / MDI affichage intégré Ethernet / affichage 7,2 pouces

A20B-3300-0340 Trois fonctions dans une seule carte rechargeable

L'A20B-3300-0340 est une carte PC plug-in compacte qui remplit trois fonctions distinctes au sein de l'unité de commande CNC FANUC i-Series:

Disque d'affichage LCDLa carte génère le signal vidéo pour le panneau LCD de 7,2 pouces de la CNC, fournissant la sortie d'affichage pour l'interface de l'opérateur de la CNC.Toutes les informations visuelles vues par l'opérateur sur l'écran, le contenu du programme, les pages de paramètres, les graphiques du parcours de l'outil, le texte de l'alarme et les écrans de diagnostic est généré par A20B-3300-0340.

Interface MDI (entrée de données manuelle):La carte gère l'interface de communication avec le panneau de clavier MDI le dispositif d'entrée de l'opérateur pour saisir des données, sélectionner des modes et naviguer sur les écrans CNC.Sans interface MDI fonctionnelle, l'opérateur ne peut pas saisir de programmes ou modifier les paramètres localement.

Ethernet intégré:La carte fournit un port Ethernet qui relie le CNC FANUC au réseau de l'usine permettant le transfert de programmes DNC (Direct Numerical Control), la surveillance à distance, la collecte de données,Diagnostic des systèmes CNC depuis un PC connecté sans avoir besoin d'un câblage série RS-232..

Principales spécifications

Connectivité réseau pour les commandes 16i/18i/21iB

The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:

Opération du CND:Les programmes partiels stockés sur le réseau peuvent être transférés directement dans la mémoire du CNC ou exécutés en mode "drip-feed" depuis le serveur réseau.Les programmes trop volumineux pour la mémoire CNC interne peuvent être usinés directement à partir du réseau.

Surveillance à distance:La connexion Ethernet permet aux systèmes de surveillance au niveau de l'usine de lire les données de l'état CNC des positions des axes, du nom du programme, de l'état de l'alarme et des nombres de production à partir d'un PC centralisé.

Scénarios d'application

Échec de l'affichage dans le centre d'usinage 18i-B:Un centre d'usinage FANUC 18i-MB perd la sortie de l'affichage ¢ l'écran LCD affiche un écran vide malgré le CNC qui semble s'allumer.Remplacement rétablit la sortie de l'écran, la fonctionnalité MDI et la connectivité Ethernet.

Échec du port Ethernet:Une commande 21i-B perd sa connexion réseau DNC programme de transfert échoue. L'interface Ethernet de l'A20B-3300-0340 est identifiée comme la faute.

Questions fréquentes

Q1: L'A20B-3300-0340 fonctionne-t-il avec des écrans LCD mono et couleur de 7,2 pouces?

Oui A20B-3300-0340 prend en charge les panneaux LCD monochromes et couleur de 7,2 pouces.Le panneau d'affichage spécifique monté sur le CNC détermine si la sortie est mono ou couleur ¢ la carte elle-même est compatible avec les deux types de panneau. Vérifiez le type de panneau d'affichage existant avant de supposer que la carte de remplacement changera l'affichage de mono à couleur ou vice versa.

Q2: Que se passe-t-il avec le MDI et les fonctions réseau si A20B-3300-0340 échoue?

Étant donné que les trois fonctions de l'affichage, MDI et Ethernet sont gérées par A20B-3300-0340, une panne de carte affecte généralement les trois simultanément.Un affichage vide ou gelé combiné à des touches MDI sans réponse et à une perte de connectivité réseau est un indicateur diagnostique fort que le composant défectueux est A20B-3300-0340.

Q3: L'A20B-3300-0340 est-il compatible avec le FANUC 0i-B ainsi qu'avec le 16i/18i/21i-B?

Oui A20B-3300-0340 est confirmé pour les systèmes CNC FANUC 0i-B, 16i-B, 18i-B et 21i-B. Ces systèmes partagent la même architecture de commande et le même format de carte mère de la série i Model B,permettant à la même carte d'affichage de servir les quatre plates-formes dans le 7Une configuration LCD de 2 pouces.

Q4: Après le remplacement de l'A20B-3300-0340, une remise en service est-elle nécessaire?

Les paramètres CNC et les programmes de pièces sont stockés dans les modules de mémoire FROM/SRAM, non dans la carte d'affichage.la configuration du port Ethernet (adresse IP), nom d'hôte, paramètres FTP) peuvent devoir être vérifiés à nouveau après le remplacement, car ces données pourraient être associées à la configuration de la carte précédente.Confirmer les paramètres réseau à partir des écrans de paramètres Ethernet du CNC après l'installation du remplacement.

Q5: Quelles variantes de suffixe d'A20B-3300-0340 existent et le suffixe a-t-il de l'importance?

A20B-3300-0340 peut comporter un suffixe de micrologiciel tel que /04A (par exemple, A20B-3300-0340/04A) identifiant la révision spécifique du logiciel de la carte.Assurez-vous que le suffixe de la carte de remplacement correspond ou est confirmé comme compatible avec la révision du matériel CNC existantLe manuel de maintenance FANUC applicable au modèle CNC spécifique indique la version correcte du suffixe.
