A20B-3300-0410 | Module de commande d'affichage CRT FANUC 9 pouces — Écran CRT monochrome/Interface opérateur CNC/Série A20B-3300

CRT 9 pouces — La fenêtre de l'opérateur sur la CNC

Chaque interaction entre un centre d'usinage ou un opérateur de tour et le logiciel de la CNC passe par l'écran. L'opérateur lit les positions actuelles des axes, saisit les valeurs de décalage d'outil, examine les codes d'alarme, modifie les lignes de programme et navigue dans le système de menus de la CNC, le tout sur l'écran de 9 pouces devant lui. Sans un écran fonctionnel, la capacité de l'opérateur à interagir avec la CNC est gravement compromise.

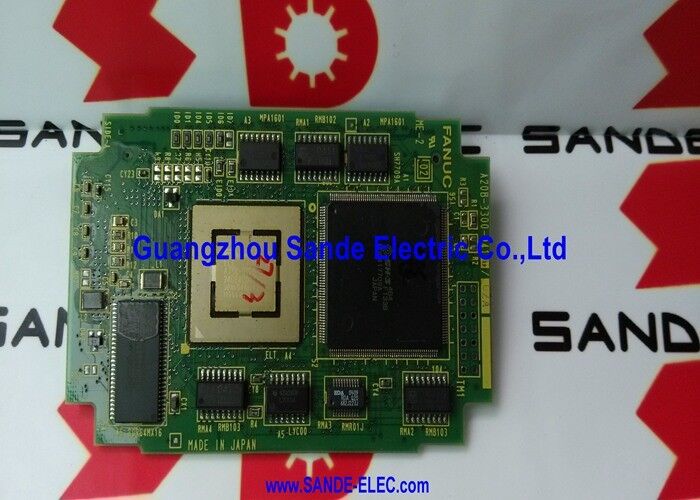

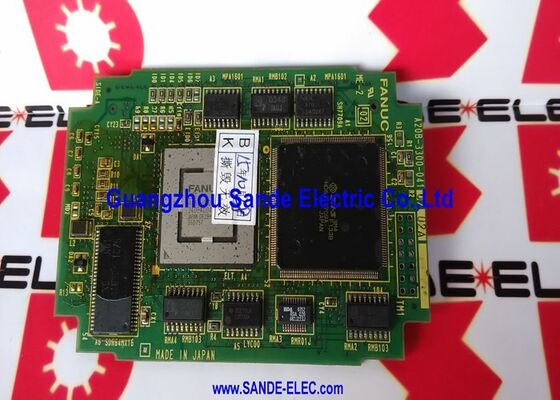

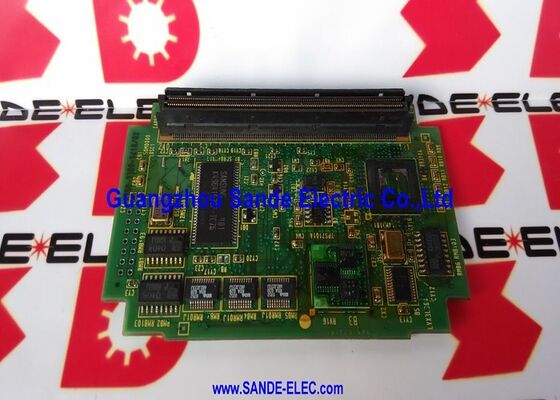

L'A20B-3300-0410 est le module qui pilote cet affichage. Il reçoit les données d'affichage du processeur principal de la CNC et les convertit en signaux vidéo analogiques qui pilotent le CRT de 9 pouces : les signaux de déviation horizontale et verticale, le signal d'intensité (pour le CRT monochrome, un seul canal de luminosité) et les impulsions de synchronisation qui synchronisent le faisceau d'électrons avec le contenu de l'image.

Informations clés sur le produit

Comment fonctionne un module de contrôle d'affichage CRT

Le processeur principal de la CNC génère le contenu d'affichage sous la forme d'un flux de données de caractères et de graphiques : le texte, les chiffres et les éléments graphiques simples qui constituent les écrans de la CNC. Ces données sont transmises au module d'affichage A20B-3300-0410, qui effectue plusieurs étapes de conversion :

Rendu des personnages :Le module lit les données de code de caractère de la CNC et les convertit en modèles de pixels requis pour dessiner des caractères alphanumériques reconnaissables sur le CRT. Les écrans CNC FANUC utilisent un jeu de caractères défini — la mémoire de polices du module contient le motif de pixels pour chaque caractère.

Synchronisation :Le module génère les signaux de synchronisation horizontale et verticale qui contrôlent le balayage raster du faisceau d'électrons du CRT. Le timing de synchronisation doit correspondre précisément à la fréquence de déviation du moniteur CRT. Un timing incorrect entraîne le roulement, le tremblement ou l'apparition de l'image.

Modulation d'intensité :Lorsque le faisceau d'électrons balaie l'écran, le module module son intensité selon que la position actuelle du faisceau doit être éclairée ou sombre. Cela produit les caractères au phosphore blanc ou vert sur un fond sombre caractéristiques des écrans CRT CNC monochromes.

Lorsque l'A20B-3300-0410 tombe en panne, le CRT devient vide ou affiche une image corrompue et instable, tandis que les fonctions d'usinage de la CNC restent inchangées.

Scénarios d'application

Panne d'affichage CNC :Un centre d'usinage CNC FANUC démarre et fonctionne normalement (mise à jour des positions des axes, programme exécuté et alarmes effacées), mais l'écran de 9 pouces n'affiche aucun contenu. Le matériel du moniteur CRT est testé et trouvé intact. Le module de commande d'affichage A20B-3300-0410 est identifié comme étant le défaut. Le remplacement restaure l'affichage de l'opérateur.

Corruption partielle de l'affichage :Le CRT de 9 pouces d'un tour CNC FANUC affiche un contenu d'affichage partiel : certains caractères apparaissent correctement mais d'autres sont manquants ou corrompus. Le défaut est imputable aux circuits de génération de caractères du module A20B-3300-0410. Le remplacement restaure l'affichage complet et propre.

FAQ

Q1 : L'A20B-3300-0410 peut-il piloter un CRT ou un écran LCD de 14 pouces au lieu du CRT de 9 pouces ?

Non. L'A20B-3300-0410 est calibré pour les exigences de géométrie de déflexion et de synchronisation d'un CRT de 9 pouces. Un tube cathodique de 14 pouces a des exigences de déviation et de synchronisation différentes ; la géométrie de l'image serait incorrecte. Les moniteurs LCD nécessitent un signal vidéo numérique ou au format VGA, et non les signaux de commande analogiques CRT générés par l'A20B-3300-0410. Pour les systèmes CRT couleur 14 pouces, utilisez le module d'affichage 14 pouces approprié ; pour le remplacement de l'écran LCD, un convertisseur CRT vers LCD approprié ou une mise à niveau de l'écran est requis.

Q2 : En quoi une défaillance d'un module d'affichage diffère-t-elle en apparence d'un tube CRT défectueux ?

Une défaillance du tube CRT a tendance à être progressive : atténuation progressive, perte de mise au point, luminosité réduite ou ligne horizontale brillante lorsque la déviation verticale échoue. Une panne du module d'affichage est généralement soudaine : l'image disparaît complètement ou se corrompt immédiatement sans dégradation progressive. Le test en remplaçant un module d'affichage en bon état (ou un tube CRT en bon état sur les mêmes sorties de signal) isole le défaut sur un composant.

Q3 : Le remplacement de l'A20B-3300-0410 nécessite-t-il un réglage des paramètres CNC ?

Non. Le module d'affichage est un composant matériel : il ne stocke pas les paramètres CNC et ne nécessite pas de configuration logicielle. Après avoir installé le remplacement et mis sous tension, la CNC charge son contenu d'affichage dans le module et l'affichage de l'opérateur devrait être restauré immédiatement. Aucune modification de paramètre ou étape de configuration logicielle n’est requise.

Q4 : Est-il possible de passer d'un écran CRT de 9 pouces à un écran LCD plat ?

Les solutions de mise à niveau LCD pour les systèmes CNC FANUC remplacent le CRT de 9 pouces par un écran plat moderne. De telles mises à niveau utilisent généralement un panneau LCD compatible adapté au signal de sortie vidéo de la CNC, souvent associé à un convertisseur de format vidéo. Le module A20B-3300-0410 peut rester dans le système pour générer le signal vidéo accepté par le convertisseur de la mise à niveau LCD - ou la mise à niveau peut inclure un remplacement complet de l'interface d'affichage. Consultez un fournisseur de services CNC FANUC qualifié pour connaître l'approche correcte de mise à niveau de l'écran LCD pour le modèle CNC spécifique.

Q5 : Quelle est la relation entre l'A20B-3300-0410 et l'option graphique de la CNC ?

L'A20B-3300-0410 pilote l'écran opérateur standard — l'écran à caractères de la CNC pour la saisie des paramètres, l'édition du programme et l'affichage des alarmes. Les systèmes CNC FANUC peuvent en option avoir une fonction graphique distincte qui génère des affichages graphiques de trajectoire d'outil. La fonction graphique peut utiliser un module graphique distinct (tel qu'une option graphique couleur) en plus du module d'affichage standard. L'A20B-3300-0410 pilote l'affichage standard, que l'option graphique soit installée ou non.
