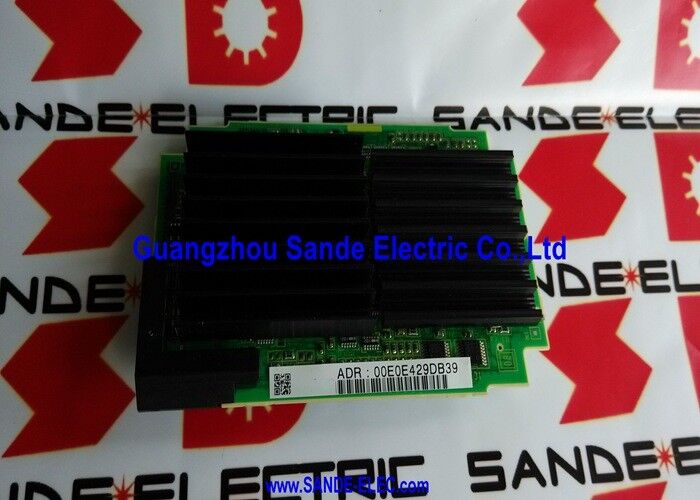

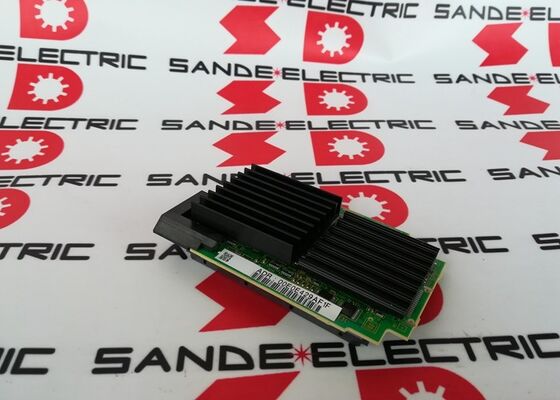

A20B-3300-0472 | Module CPU FANUC A6 — 128 Mo SDRAM / Série 30i / Carte processeur enfichable

Série 30i — La plate-forme haut de gamme servie par cette carte

La série FANUC 30i se situe au sommet de la famille de produits CNC i-génération de FANUC — une plate-forme conçue pour les applications d'usinage les plus exigeantes. Alors que le 0i-D gère les machines-outils standard et que les 31i/32i gèrent les machines multi-axes moyennement complexes, le 30i est conçu pour :

Nombre maximum d'axes :Jusqu'à 40 axes contrôlés sur 10 voies de contrôle — permettant des cellules de fabrication flexibles entièrement automatisées, des lignes de transfert multibroches et des machines composées de traitement parallèle.

Découpe à grande vitesse :AI Contour Control II (AICC II), nano-interpolation et contrôle de courant à haute réponse HRV4 se combinent pour prendre en charge l'usinage de matrices et de moules à grande vitesse et

le contournage de composants aérospatiaux à des vitesses qui provoqueraient des erreurs de suivi sur des CNC de spécifications inférieures.

Capacité de la machine composée :Les opérations de fraisage-tournage simultanées, le tournage multibroches synchronisé et la coordination inter-trajets permettent à une seule CNC 30i de remplacer ce qui nécessitait auparavant deux ou plusieurs CNC distinctes.

L'A20B-3300-0472 est le module CPU qui alimente cette plate-forme : la carte processeur installée sur la carte CPU principale du 30i qui exécute le programme de contrôle en temps réel de la CNC.

Spécifications clés

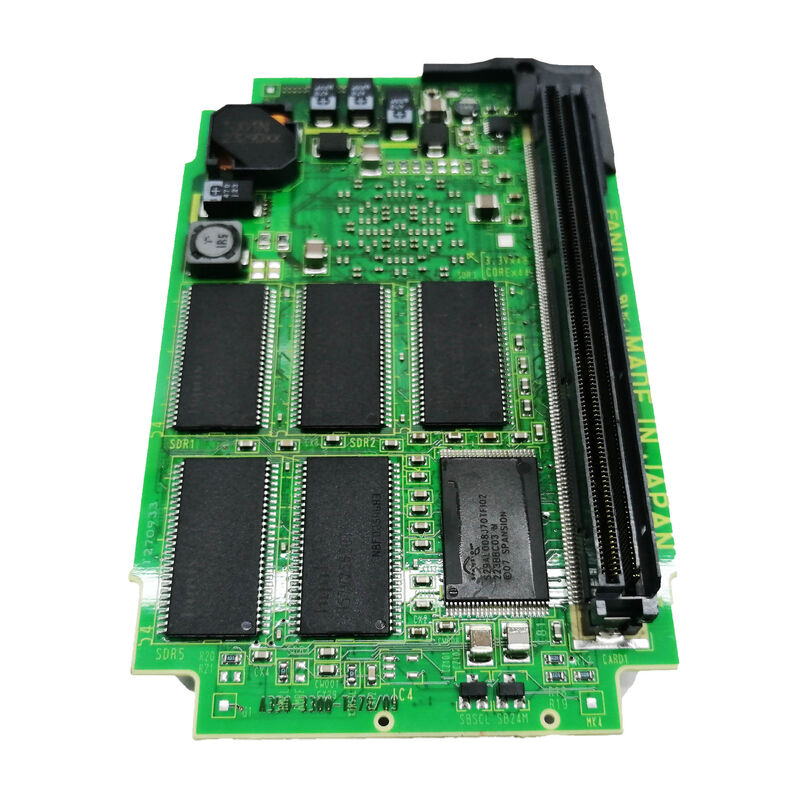

SDRAM de 128 Mo — Mémoire de travail pour un système à 40 axes

La SDRAM de 128 Mo de l'A20B-3300-0472 est la mémoire de travail disponible pour l'environnement de traitement en temps réel du 30i. Dans une configuration 40 axes et 10 trajectoires, la CNC doit simultanément maintenir :

• Données de position et calculs d'interpolation pour 40 axes
• Files d'attente de commandes d'asservissement pour tous les axes actifs sur toutes les trajectoires
• Contexte d'exécution de l'échelle PMC pour plusieurs chemins
• Programmer les données du tampon d'anticipation pour tous les chemins actifs
• Logiciel système, logiciel en option et leurs données d'exécution

128 Mo représentent une allocation de mémoire de travail substantielle par rapport aux générations CNC précédentes. Sans mémoire de travail adéquate, la mise en mémoire tampon d'anticipation du 30i serait limitée, limitant l'avance maximale à laquelle la CNC peut exécuter des trajectoires d'outils profilées complexes sans décélération.

Scénarios d'application

Défaut du module CPU CNC 30i :Un centre d'usinage FANUC 30i développe des codes d'alarme système pointant vers la carte CPU. Toutes les fonctions des axes sont inhibées. Après avoir confirmé que la carte principale, les modules de mémoire et l'alimentation sont intacts, l'A20B-3300-0472 est remplacé. La CNC reprend son fonctionnement normal.

Module CPU du contrôleur de robot :L'A20B-3300-0472 sert également aux contrôleurs de robot FANUC qui utilisent le même matériel de carte principale. La remarque concernant la sauvegarde des « données du robot Fanuc stockées dans les modules de mémoire » avant leur remplacement s'applique autant aux applications de contrôleur de robot qu'aux applications CNC.

FAQ

Q1 : L'A20B-3300-0472 contient-il un logiciel spécifique à la CNC ?

Le logiciel système CNC est stocké dans les modules FROM – des éléments de plug-in distincts. L'A20B-3300-0472 est uniquement le matériel de traitement : sa SDRAM est la mémoire de travail que le processeur utilise au moment de l'exécution, et non un stockage persistant. Le remplacement de l'A20B-3300-0472 n'affecte pas le contenu FROM ou les paramètres stockés dans la SRAM, à condition que ces modules restent intacts.

Q2 : Quelle sauvegarde de données est essentielle avant de remplacer l'A20B-3300-0472 dans un système 30i ?

Sauvegardez toutes les données de paramètres et les données de programme pour tous les chemins de contrôle actifs — dans un système 30i multi-chemins, cela signifie que les paramètres et les programmes de chaque chemin sont sauvegardés séparément. Sauvegardez également toutes les données d'outils, les données de coordonnées de travail, ainsi que les échelles et données PMC. Dans une application robotique, sauvegardez tous les programmes du robot et les variables système. Effectuez la sauvegarde avant toute manipulation de la carte.

Q3 : Comment l'A20B-3300-0472 (type A6) se compare-t-il à l'A20B-3300-0475 (type A3) en termes de performances ?

Les deux sont des modules CPU DRAM de 128 Mo de la famille A20B-3300, mais pour différentes générations de CNC et types de cartes principales :

• A20B-3300-0475 (type A3) : pour les systèmes 0i-D (série i d'entrée/milieu de gamme)
• A20B-3300-0472 (type A6) : pour la série 30i (série i multiaxes haut de gamme)

Le type A6 cible une plate-forme CNC plus performante avec un plus grand nombre d'axes, plus de chemins de contrôle et des exigences de traitement en temps réel plus exigeantes. Ils ne sont pas interchangeables.

Q4 : Que se passe-t-il si la SDRAM de 128 Mo du A20B-3300-0472 tombe en panne partiellement ?

Une défaillance partielle de la mémoire – lorsque certaines cellules de mémoire sont défectueuses mais que le module s'initialise encore partiellement – ​​se manifeste généralement par des alarmes système intermittentes, des réinitialisations CNC inexpliquées ou un contenu d'affichage corrompu. Ces symptômes peuvent ressembler à d’autres défauts. Une panne de mémoire complète et persistante entraîne l'échec de l'auto-test de mise sous tension de la CNC et empêche un démarrage normal. Dans les deux cas, le remplacement de l'A20B-3300-0472 résout le défaut de mémoire.

Q5 : L'A20B-3300-0472 peut-il être testé avant l'installation ?

L'A20B-3300-0472 nécessite la carte principale hôte pour fonctionner ; elle ne peut pas être testée de manière isolée. L'approche conventionnelle consiste à installer le module de remplacement dans la CNC, à le mettre sous tension, à observer la séquence de démarrage et à confirmer que le système atteint son état de fonctionnement normal. Un module suspecté d'être défectueux (provenant d'une source connue comme étant mauvaise) peut être testé en le remplaçant par un système 30i fonctionnel s'il en existe un.
