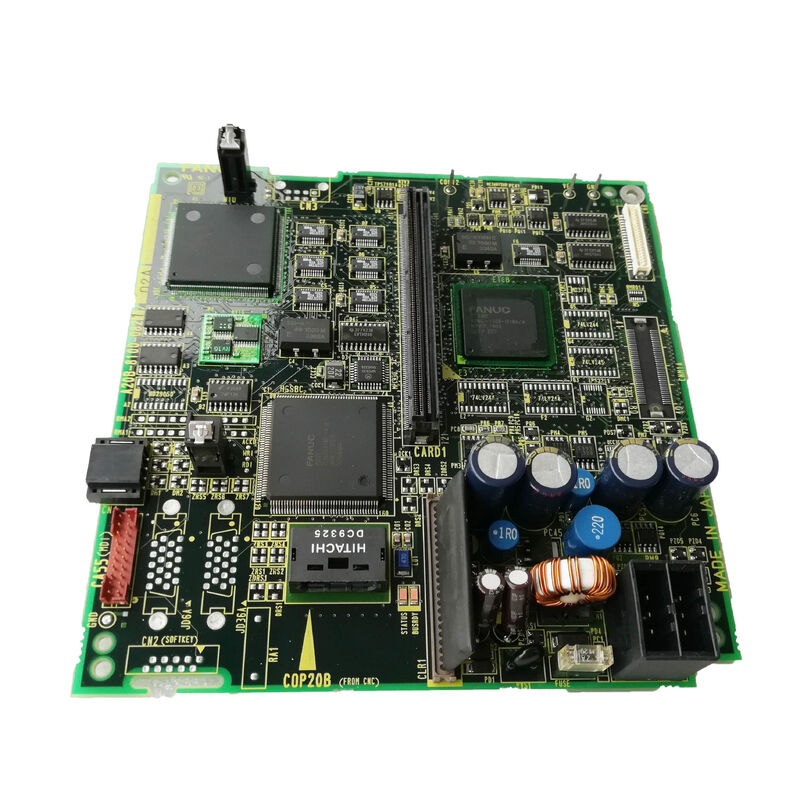

A20B-8100-0821∙ FANUC Série 0i-B pilote LCD numérique PCB ∙ 8.4 pouces / 9.5 pouces LCD / unité MDI / F0i-B carte à affichage CNC

Affichage LCD dans le CNC 0i-B

L'interface de l'opérateur du CNC de la série 0i-B FANUC est une unité LCD/MDI distincte, un ensemble combiné d'affichage et de clavier qui se connecte à l'unité de commande principale du CNC.Le panneau LCD montre l'interface de l'opérateur: positions des axes, contenu du programme, messages d'alarme, décalage des outils et tous les écrans CNC.

Entre le signal vidéo du CNC et le panneau LCD physique, le lecteur LCD numérique A20B-8100-0821 effectue la conversion critique.le convertit en signaux de synchronisation spécifiques et en niveaux de tension requis par le panneau LCD, et entraîne la matrice de pixels du panneau et le contrôle du rétroéclairage pour produire une image d'affichage lisible et correctement formatée.

Si l'A20B-8100-0821 ne fonctionne pas correctement, le panneau LCD reçoit des signaux d'entraînement incorrects ou inexistants, ce qui entraîne un écran vide, une image corrompue ou un clignotement.

Principales spécifications

8.4 pouces et 9.5 pouces

L'A20B-8100-0821 prend en charge les panneaux LCD de 8,4 pouces et 9,5 pouces dans la gamme d'unités LCD / MDI 0i-B.Les deux tailles représentent différentes options de panneau LCD physique utilisées par les fabricants de machines-outils de la génération 0i-B:

8Un écran LCD de 4 pouces:Taille d'affichage compacte utilisée dans les plus petits panneaux d'opérateurs CNC 0i-B ‡ efficaces en termes d'espace pour les centres de tournage et les petits centres d'usinage où le nombre de panneaux d'opérateurs est limité.

9Un écran LCD de 5 pouces:Un panneau légèrement plus grand fournissant une zone d'affichage plus lisible utilisé dans les systèmes 0i-B où un panneau opérateur plus grand a été spécifié.

Les paramètres de chronométrage et les niveaux de signal de la carte de pilotage prennent en charge les deux tailles d'écran, ce qui fait de l'A20B-8100-0821 le bon remplacement des systèmes 0i-B avec l'une ou l'autre taille d'écran.Confirmez la taille du panneau physique de l'unité existante avant de commander.

Scénarios d'application

Échec de l'affichage 0i-B:Un tour CNC FANUC 0i-B affiche un écran vide sur le panneau de l'opérateur. Le CNC continue d'exécuter normalement les programmes confirmant que l'unité principale CNC est intacte.L'enquête confirme que le panneau LCD et le rétroéclairage sont fonctionnels lorsqu'ils sont testés avec un signal externe.. La carte de pilotage LCD A20B-8100-0821 à l'intérieur de l'unité LCD/MDI est identifiée comme étant la panne. Le remplacement rétablit l'écran de l'opérateur.

Corruption de l'affichage sur le centre d'usinage 0i-B:L'écran LCD de 8,4 pouces d'un centre d'usinage 0i-B montre des caractères déformés ou une image clignotante qui change avec les vibrations de la machine.Le remplacement résout la corruption de l'affichage.

Questions fréquentes

Q1: L'A20B-8100-0821 est-il compatible avec les systèmes 0i-A et 0i-B?

CNC Tools LLC confirme que l'A20B-8100-0821 est pour les commandes "0i-A, 0i-B". Les générations 0i-A et 0i-B utilisaient des architectures d'unités LCD/MDI distinctes similaires avec des écrans de 8,4 et 9,5 pouces.Confirmer le numéro de pièce de l'unité LCD/MDI spécifique par rapport à la documentation des pièces de rechange pour le CNC applicable avant de commander.

Q2: Quelle est la différence entre un lecteur LCD numérique et un lecteur LCD analogique?

Un pilote LCD numérique envoie des données d'affichage sous forme de signaux numériques discrets correspondant à l'interface numérique native du panneau LCD. Un pilote analogique convertit les données vidéo en un signal analogique continu.Les écrans LCD modernes utilisent des interfaces numériques pour une meilleure qualité d'image et une meilleure immunité au bruit.L'A20B-8100-0821 est le type numérique approprié à la technologie LCD utilisée dans les écrans FANUC CNC de l'ère 0i-B.

Q3: Un A20B-8100-0821 défectueux peut-il endommager le panneau LCD?

Une défaillance du PCB du pilote peut produire des niveaux de tension anormaux ou des signaux de chronométrage sur les connecteurs d'entrée du panneau LCD.une carte de pilotage défectueuse provoque l'affichage en blanc ou affiche un contenu corrompu sans endommager définitivement le panneau LCD lui-mêmeCependant, des niveaux de tension incorrects soutenus d'un composant de pilote court-circuité pourraient potentiellement stresser le panneau LCD.Vérifiez visuellement le panneau LCD après l'installation d'une carte de pilote de remplacement.

Q4: Le remplacement de l'A20B-8100-0821 nécessite-t-il des modifications des paramètres CNC?

Non. Le circuit imprimé du pilote LCD est une interface d'affichage matériel il ne porte pas de paramètres CNC. Après avoir monté le remplacement A20B-8100-0821 et reconnecter l'unité LCD/MDI,le CNC doit produire un affichage correct immédiatement après mise sous tension sans modification de paramètresSi le contenu de l'écran est mal aligné ou mal formaté après le remplacement, vérifiez que le paramètre de type d'écran du CNC correspond à la taille du panneau LCD installé (8,4 pouces ou 9,5 pouces).

Q5: Quel est le câble de signal qui relie l'unité LCD/MDI à l'unité principale CNC?

L'unité LCD/MDI distincte se connecte à la carte principale du CNC par un câble de signal d'affichage dédié. Ce câble transporte des données d'affichage numérique (signal vidéo en LVDS ou format numérique similaire),des rails d'alimentation pour l'unité LCD/MDILe type de câble et le connecteur sont définis dans le manuel de connexion FANUC série 0i-B.L'état du câble doit être vérifié lors de l'enquête sur les défauts de l'affichage. Un câble de signal endommagé ou mal connecté peut produire des symptômes similaires à ceux d'une carte A20B-8100-0821 défaillante..
