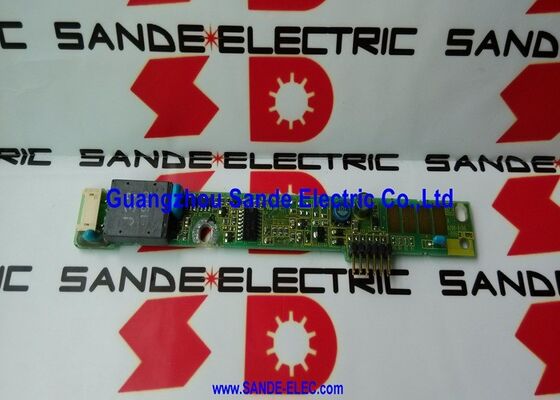

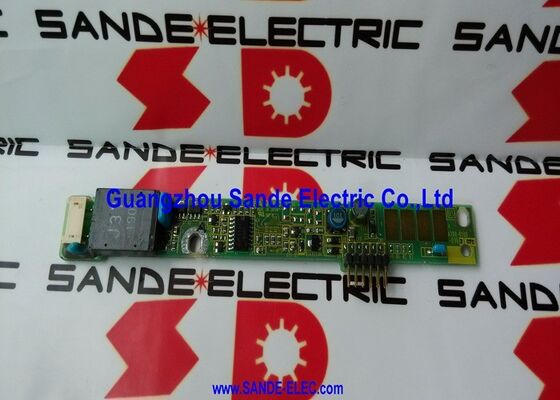

Produit à haute pression A20B-8100-0962 A2OB-81OO-O962 A20B81000962

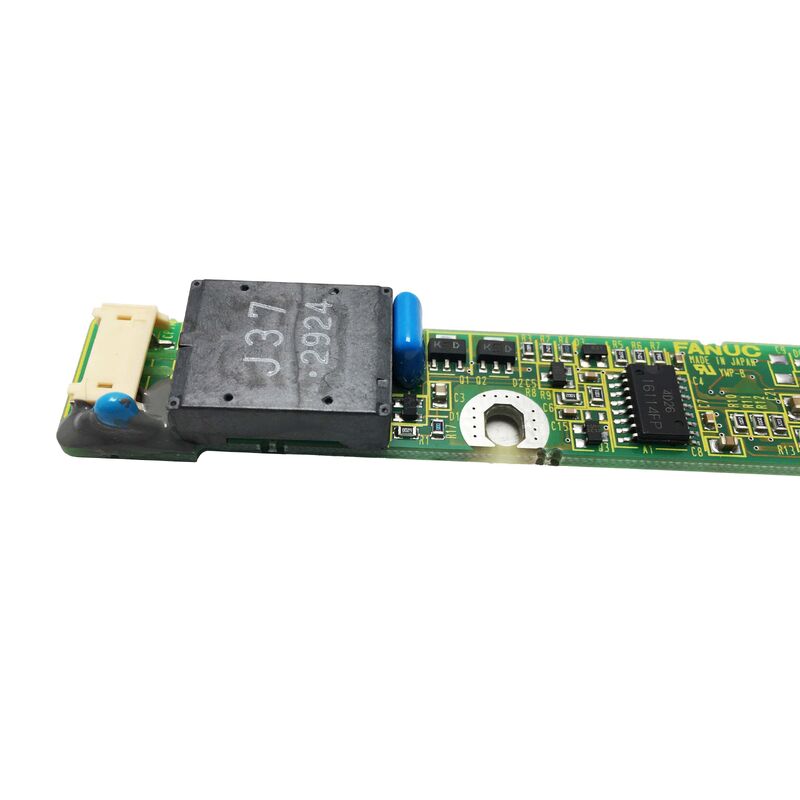

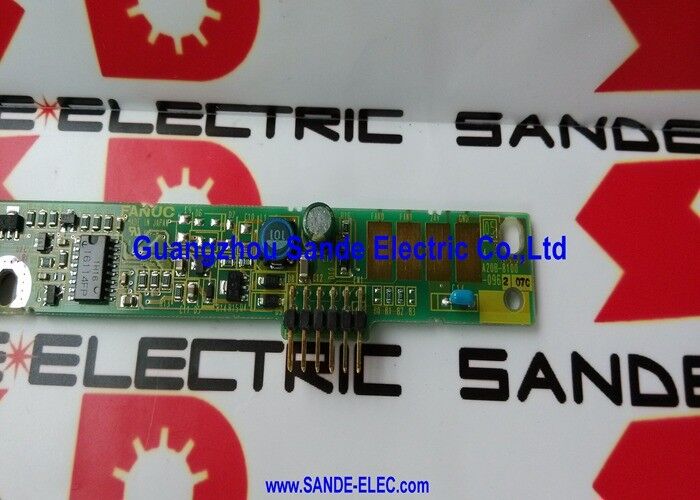

A20B-8100-0962 ∙ FANUC carte LCD Inverter ∙ Affichage LCD CNC / 0 ∙ 40 ° C / 80% RH / PCB d'alimentation de rétroéclairage

Le rôle d'une carte d'onduleur dans un écran CNC

Le panneau LCD d'une interface opérateur FANUC CNC nécessite deux éléments pour produire une image visible:le signal vidéo du CNC (qui définit ce qui doit être affiché) et le rétroéclairage derrière le panneau (qui fournit la lumière qui rend l'image visible pour l'opérateur).

Le signal vidéo provient de la carte d'affichage du contrôleur CNC, l'éclairage arrière provient de la carte de l'onduleur.

Les écrans CNC FANUC à l'époque où l'A20B-8100-0962 a été conçu utilisent des rétroéclairages CCFL (lampe fluorescente à cathode froide).d'une puissance CA de haute tension pour fonctionner à une fréquence de fonctionnement de 50 V ou plus à 40 100 kHzL'alimentation en courant continu du CNC ne peut pas entraîner directement un CCFL.Il prend l'alimentation en courant continu basse tension du CNC et génère la haute fréquence, une sortie CA haute tension qui alimente le rétroéclairage CCFL.

Lorsque l'onduleur A20B-8100-0962 tombe en panne, le rétroéclairage du panneau LCD s'éteint ∙ l'écran apparaît complètement sombre ou très flou, même si le CNC fonctionne normalement.L'image est techniquement toujours générée par le circuit vidéo, mais il est invisible sans rétroéclairage.

Principales spécifications

Spécifications de l'environnement de fonctionnement

L'A20B-8100-0962 est qualifiée pour fonctionner dans le même environnement que l'unité de commande CNC qu'elle sert:

Température (0°40°C):Le système de refroidissement de l'armoire de commande CNC maintient la température interne en dessous de la limite de fonctionnement de 40°C. Si le refroidissement de l'armoire échoue √ le ventilateur s'arrêteles blocs de filtre à air la température interne peut dépasser cette limite, risquant l'onduleur aux côtés d'autres planches.

Humidité (≤ 80% RH, non condensée):L'exigence de non-condensation est importante. La condensation sur la section de sortie haute tension de la carte de l'onduleur peut créer des chemins conducteurs qui causent des arcs, des dommages de suivi ou des défaillances de composants.Installations CNC dans des environnements humides (boutiques de coulée), les ateliers de presse) doivent assurer la pression positive et l'étanchéité de l'armoire pour empêcher la pénétration d'air humide.

L'altitude (≤ 1 000 mètres):Au-dessus de 1 000 mètres, la densité d'air réduite affecte la gestion thermique des transistors de commutation à haute fréquence de l'onduleur.Les onduleurs de qualité standard ne sont pas recommandés au-dessus de cette altitude sans avoir confirmé leur adéquation avec la documentation technique de FANUC..

Scénarios d'application

Affichage CNC sombre sur mise sous tension:Une unité de commande CNC FANUC s'allume normalement tous les axes répondent, les programmes s'exécutent, des alarmes sont présentes sur l'état CNC interne mais l'écran du panneau d'opération est complètement sombre.En appuyant sur les boutons génère des réponses CNC confirmant la CNC est en cours d'exécution. Un test avec une source de lumière externe montre une faible image sur l'écran LCD, confirmant que le panneau LCD et le circuit vidéo sont intacts mais que le rétroéclairage a échoué..L'écran redevient à pleine luminosité.

Dimmer l'écran par intermittence:L'écran du tableau d'affichage de l'opérateur CNC s'affaiblit parfois de manière significative avant de revenir à la luminosité normale.Les composants de l'onduleur de l'A20B-8100-0962 montrent une dégradation liée à la températureLe remplacement proactif empêche une panne complète de rétroéclairage.

Questions fréquentes

Q1: Comment distinguer une panne de carte d'onduleur d'une panne de panneau LCD?

Une défaillance de l'onduleur provoque une perte de rétroéclairage le panneau est sombre ou très flou, mais l'écran LCD lui-même est intact.des lignes à travers l'imageTestez en faisant briller une lumière vive sur la surface de l'écran LCD à un angle peu profond si vous pouvez voir faiblement un écran CNC correctement rendu,le signal vidéo atteint l'écran LCD et l'onduleur est le composant défaillantSi le panneau montre des distorsions ou des zones manquantes, le panneau LCD lui-même peut être en cause.

Q2: L'A20B-8100-0962 peut-il être utilisé avec des remplacements LCD rétroéclairés par LED?

Les panneaux LCD rétroéclairés à LED n'utilisent pas d'onduleurs CCFL. Les panneaux LED incluent leur propre circuit de pilote LED intégré ou acceptent un signal CC basse tension directement.Si l'écran LCD CCFL d'origine est remplacé par un panneau de retrofit LED, l'onduleur A20B-8100-0962 est généralement contourné ou déconnecté. Les besoins en énergie du panneau LED sont différents.Confirmer les exigences de raccordement de l'installation ultérieure de LED spécifique avant de procéder.

Q3: Quelles sont les causes de défaillance des onduleurs CCFL au fil du temps?

La défaillance de l'onduleur CCFL est généralement liée à l'âge. Les condensateurs électrolytiques dans le circuit de l'onduleur se dégradent au fil du temps en perdant de la capacité ou en développant une résistance en série équivalente accrue (ESR).Comme la qualité du condensateur se dégradeLa fréquence d'oscillation de l'onduleur et la tension de sortie deviennent instables.en plaçant plus de tension sur l'onduleurLa combinaison du vieillissement de la lampe et du condensateur est le mécanisme de défaillance le plus courant.

Q4: L'A20B-8100-0962 est-il une pièce de rechange CNC standard ou un composant spécifique à la machine?

La carte d'onduleur A20B-8100-0962 est un numéro de pièce FANUC, il s'agit d'un composant CNC standard FANUC et non d'une pièce spécifique à une machine.Il apparaît dans plusieurs configurations d'affichage FANUC CNC qui utilisent le même matériel d'onduleurCe qui en fait une pièce de rechange stockable pour les installations qui entretiennent des systèmes CNC FANUC équipés d'unités d'affichage compatibles.

Q5: Après le remplacement de l'A20B-8100-0962, est-il nécessaire de procéder à un réglage CNC?

Non, la carte d'inverseur est un composant pur d'alimentation, elle n'a pas d'interface numérique avec le CNC et ne contient pas de paramètres stockés.le rétroéclairage doit s'allumer immédiatement sans aucune étape de configuration CNCSi l'affichage reste sombre après l'installation du remplacement, vérifiez la lampe CCFL elle-même. La lampe peut avoir atteint sa fin de vie indépendamment.
