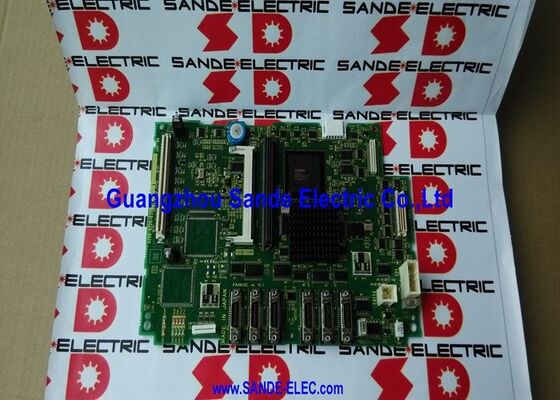

A20B-8200-0396 | FANUC Zero-i Mate-C (0i Mate Model C) PCB principal — Systèmes montés sur LCD / FSSB / A02B-0311-B5xx

Zero-i Mate-C — CNC économique avec capacités i-Generation

Le FANUC Zero-i Mate-C (Série 0i Mate Modèle C) est la variante compacte et économique de la plate-forme 0i-C. Le suffixe « Mate » l'identifie comme le système à configuration réduite de la famille 0i — optimisé pour les machines-outils plus simples (tours 2 à 3 axes, centres d'usinage compacts et perceuses de base) où le nombre d'axes complet et le complément d'E/S de l'0i-C dépassent les besoins de l'application.

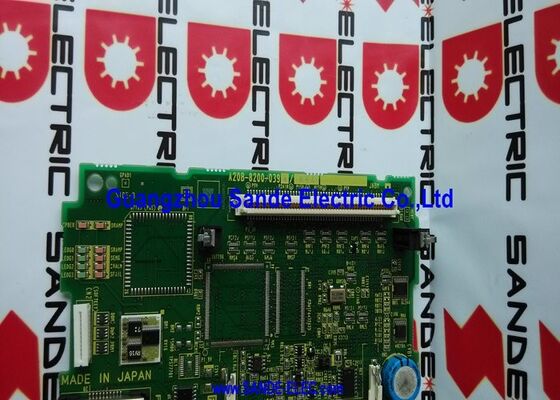

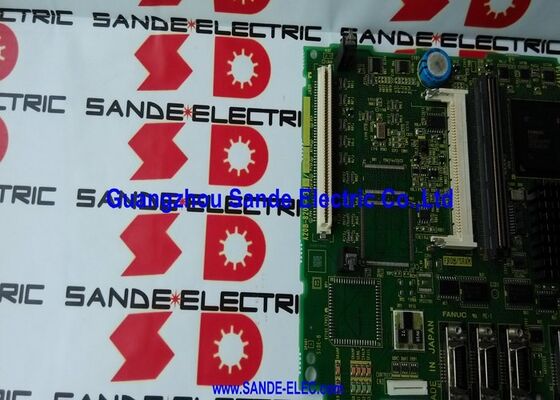

Au sein de la génération 0i Mate-C, le PCB principal A20B-8200-0396 est la carte principale : la base physique de l'unité de contrôle sur laquelle sont montés tous les modules d'option, les cartes CPU et les modules de mémoire. Chaque fonction de la CNC 0i Mate-C — contrôle du mouvement des axes, régulation de la vitesse de broche, logique de séquence de machine PMC, affichage opérateur et communication — dépend de l'intégrité et du fonctionnement de cette carte.

Spécifications clés

0i Mate-C vs 0i-C – Plateforme compacte, même architecture

Le 0i Mate-C partage la même génération matérielle que le 0i-C (utilisant les mêmes cartes principales de la série A20B-8200), mais avec des différences de configuration :

Moins d'axes :Le 0i Mate-C prend généralement en charge 2 à 3 axes contrôlés, par rapport au maximum plus élevé du 0i-C.

E/S réduites :La configuration Mate fournit suffisamment d'E/S pour les machines-outils simples sans la capacité d'E/S étendue du 0i-C complet.

Complément de module plus petit :L'unité de contrôle Mate est physiquement plus compacte, avec moins d'emplacements de carte et un nombre total de modules plus petit.

L'A20B-8200-0396 est la carte principale de la variante Mate : sa disposition spécifique des connecteurs et la configuration des emplacements correspondent à l'unité de contrôle 0i Mate-C plutôt qu'au 0i-C complet.

Scénarios d'application

Défaillance de la carte principale CNC 0i Mate-C :Un tour équipé d'une CNC FANUC 0i Mate-C ne démarre pas : l'écran n'affiche aucun contenu et le système ne répond pas à la mise sous tension. Après avoir confirmé que l'alimentation est correcte, l'A20B-8200-0396 est identifié comme étant la carte principale défaillante. L'installation du remplacement, la réinstallation des modules de mémoire d'origine et la restauration à partir de la sauvegarde des paramètres ramènent le tour en production.

Remise à neuf de la centrale 0i Mate-C :Une ancienne unité de commande CNC 0i Mate-C est remise à neuf pour être réutilisée. L'A20B-8200-0396 est remplacé pour réinitialiser la durée de vie de la carte principale, garantissant ainsi que l'unité remise à neuf démarre avec un matériel fiable.

FAQ

Q1 : Quelle est la différence entre A20B-8200-0395 et A20B-8200-0396 ?

Les deux sont des PCB principaux Zero-i Mate C de la gamme A20B-8200-039x. Les numéros de pièces adjacents dans cette plage représentent soit des révisions matérielles de la même carte, soit des variantes servant des configurations 0i Mate-C légèrement différentes (différentes variantes de type de machine ou configurations de modules d'option). Confirmez la désignation exacte du contrôleur du système cible (A02B-0311-B5xx) par rapport à la liste des pièces de rechange pour déterminer quelle variante de carte principale est correcte pour ce contrôleur spécifique.

Q2 : Dois-je recharger le logiciel du système CNC après avoir remplacé l'A20B-8200-0396 ?

Si les modules FROM (Flash ROM) sont transférés intacts de la carte principale d'origine vers la carte de remplacement, le logiciel système CNC est préservé. Les modules FROM sont des éléments enfichables (ils ne sont pas soudés à la carte principale) et peuvent donc être déplacés vers la carte de remplacement. Si les modules FROM ne sont pas transférés (ou s'ils ont été endommagés), le logiciel système CNC doit être rechargé à partir du support d'installation d'origine.

Q3 : Comment la batterie de secours SRAM est-elle affectée lorsque l'A20B-8200-0396 est remplacé ?

Les modules SRAM sont alimentés par batterie pour conserver les paramètres et les programmes pendant la mise hors tension. La batterie de secours SRAM peut se trouver sur la carte principale elle-même ou sur une batterie séparée, en fonction de la configuration spécifique du 0i Mate-C. Confirmez l'emplacement de la batterie avant de la remplacer. Si la batterie SRAM se trouve sur la carte principale et que l'ancienne carte est retirée, les modules SRAM peuvent perdre de l'alimentation. Effectuez une sauvegarde complète des paramètres et du programme avant de commencer le remplacement de la carte principale.

Q4 : Que fait la carte combinée FSSB/graphique et est-elle transférée lors du remplacement de la carte principale ?

La carte combinée FSSB/graphique se branche sur la carte principale et remplit deux fonctions : FSSB génère les signaux à fibre optique de communication servo pour les servoamplificateurs connectés ; Les graphiques génèrent le signal vidéo pour l’écran LCD. Cette carte se branche dans l'emplacement dédié de la carte principale. Lors du remplacement de la carte principale, retirez cette carte de l'ancienne carte principale et réinstallez-la dans le même emplacement sur le remplacement A20B-8200-0396. Il n'est pas nécessaire de le remplacer, sauf s'il est également endommagé.

Q5 : Quelle sauvegarde des données CNC est essentielle avant de remplacer l'A20B-8200-0396 ?

Avant le remplacement : sauvegardez tous les paramètres CNC (sauvegarde TOUS les E/S), tous les programmes de pièces stockés, les données de décalage d'outil, les données de décalage d'origine, le programme d'échelle PMC et les données de maîtrise (données absolues de position du codeur). Sans sauvegarde complète des paramètres, la restauration de la machine après le remplacement de la carte principale nécessite l'obtention du fichier de paramètres d'origine du constructeur de la machine, un processus qui peut entraîner un temps d'arrêt prolongé si ces fichiers ne sont pas facilement disponibles.
