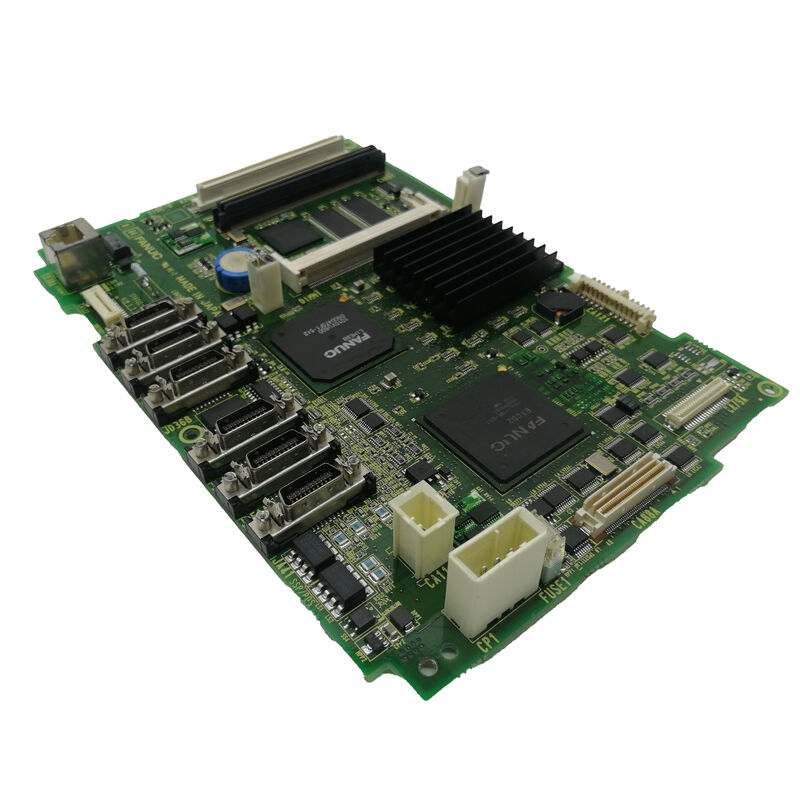

A20B-8200-0543 FANUC 0i-D / 0i-MD / 0i-TD PCB principal A3 5VDC / 9W / Ethernet fonction PC / arrière-plan jaune / 0,45kg

Système 0i-D La génération à laquelle sert l'A20B-8200-0543

La série FANUC 0i-D est la plateforme CNC 0i de quatrième génération (après 0i-A, 0i-B et 0i-C).option de fiabilité élevée pour les machines-outils à usage général: centres d'usinage (0i-MD) et centres de tournage (0i-TD) qui ne nécessitent pas la capacité multiaxe avancée des séries 30i ou 31i.

La génération 0i-D a apporté des progrès significatifs par rapport à ses prédécesseurs: une performance de servo améliorée, un PMC plus capable (SA1 à SB7 PMC upgrade path), et une fonctionnalité de PC intégrée.L'A20B-8200-0543 est la carte principale A3 pour cette génération la carte mère physique à laquelle toutes les cartes et modules optionnels sont connectés à l'intérieur de l'unité de commande 0i-D.

Principales spécifications

Fonction PC et Ethernet ¢ Connectivité réseau intégrée

Le A20B-8200-0543 comprend une fonction PC avec un port Ethernet. C'est une caractéristique importante de la génération 0i-D qui le différencie des générations 0i précédentes.

DNC (contrôle numérique direct):Les programmes partiels peuvent être diffusés en continu vers le CNC à partir d'un PC connecté via le réseau Ethernet, sans charger le programme dans le stockage de programme du CNC.Les programmes longs qui ne rentrent pas dans la mémoire s'exécutent directement depuis le serveur du PC..

Collecte de données:L'état de la machine, les données d'exécution du programme et le décompte de la production peuvent être transmis aux systèmes réseau de l'usine via Ethernet.Cette connectivité prend en charge l'intégration du système d'exécution de fabrication (MES) sans matériel de communication supplémentaire.

Gestion du programme:Les bibliothèques de programmes stockées sur un serveur réseau sont accessibles à la machine via la connexion Ethernet, ce qui simplifie la production de programmes multiples.

Scénarios d'application

Échec de la carte principale du centre d'usinage 0i-MD:Un CNC FANUC 0i-MD ne démarre pas la LCD reste vide et aucune alimentation axiale n'est établie. Après avoir confirmé que l'alimentation est correcte, le A20B-8200-0543 est identifié comme la carte principale défaillante.Remplacement restaure la séquence de démarrage du CNC, et une restauration de paramètres à partir de la sauvegarde ramène la machine à la production.

Perte de connectivité Ethernet:Un centre de tournage 0i-TD perd sa connexion réseau Ethernet utilisée pour la diffusion en continu des programmes DNC.Le remplacement de la carte restaure la fonction du réseau DNC, ce qui permet de reprendre la diffusion en continu.

Renouvellement du système 0i-D:Un ancien centre d'usinage 0i-MD est rénové. L'A20B-8200-0543 est remplacé dans le cadre d'un renouvellement complet de l'électronique avec les autres cartes de l'unité CNC,réinitialisation de la durée de vie de la carte principale.

Questions fréquentes

Q1: Avec quels modèles 0i-D CNC est compatible l'A20B-8200-0543?

L'A20B-8200-0543 est confirmé pour FANUC 0i-MD (centre d'usinage) et 0i-TD (centre de tournage) de la génération 0i-D. Les unités de commande compatibles sont désignées par la série A02B-0319-Bxxx (0i-MD).Pour les autres configurations ou sous-types 0i-D, confirmer la désignation A02B de l'unité de contrôle spécifique sur la liste des pièces de rechange A20B-8200-0543 avant de commander.

Q2: Le remplacement de l'A20B-8200-0543 a-t-il une incidence sur la configuration Ethernet?

L'adresse MAC Ethernet et les paramètres réseau (adresse IP, sous-réseau, passerelle) sont généralement stockés dans une mémoire non volatile sur la carte principale ou dans la zone de configuration du système CNC.Lorsqu'un A20B-8200-0543 de remplacement est monté, les paramètres du réseau Ethernet devront peut-être être saisis à nouveau.L'adresse MAC de la carte de remplacement peut être différente de l'original .

Q3: L'A20B-8200-0543 est-il compatible avec la génération 0i-C ou 0i-B?

Le A20B-8200-0543 est spécifique à la génération 0i-D. Les générations 0i précédentes utilisent différents numéros de pièces principales dans différentes séries A20B: le 0i-C utilise des cartes de la gamme A16B-3200-049x;le 0i-B utilise également des cartes de la gamme A16B-3200-049xLes cartes principales A20B-8200-xxxx du 0i-D ne sont pas compatibles avec les architectures matérielles 0i antérieures.

Q4: Quelle est la demande de refroidissement recommandée pour l'A20B-8200-0543?

Le panneau nécessite une circulation d'air forcée ­ il n'est pas conçu pour un refroidissement par convection naturelle.Avant et après le remplacement du panneauUn ventilateur défectueux qui passe inaperçu après un remplacement de la carte principale peut provoquer une surchauffe de la nouvelle carte et une défaillance prématurée.Le fonctionnement de l'A20B-8200-0543 à une température supérieure à 55 °C réduira sa fiabilité et sa durée de vie.

Q5: Quelles connaissances avancées sont requises pour le remplacement de l'A20B-8200-0543?

CNC Shopping note que "un certain niveau de connaissances spécifiques et avancées est requis" pour remplacer cette carte principale, en particulier pour les systèmes avec des fonctions PC.1) la nécessité d'une approche complète, une sauvegarde de données vérifiée avant le remplacement; (2) étapes de configuration des fonctions Ethernet et PC après montage; (3) rechargement du logiciel CNC si les modules FROM sont également remplacés;et (4) le démontage physique de l'unité LCD/MDI pour accéder à la carte principaleLes techniciens qui ne connaissent pas les systèmes FANUC 0i-D devraient faire participer un ingénieur de service qualifié de FANUC au processus de remplacement.
