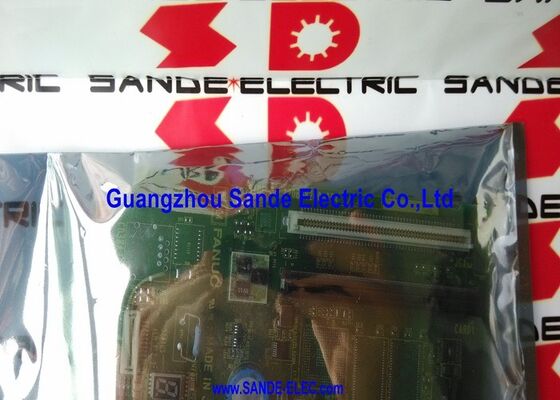

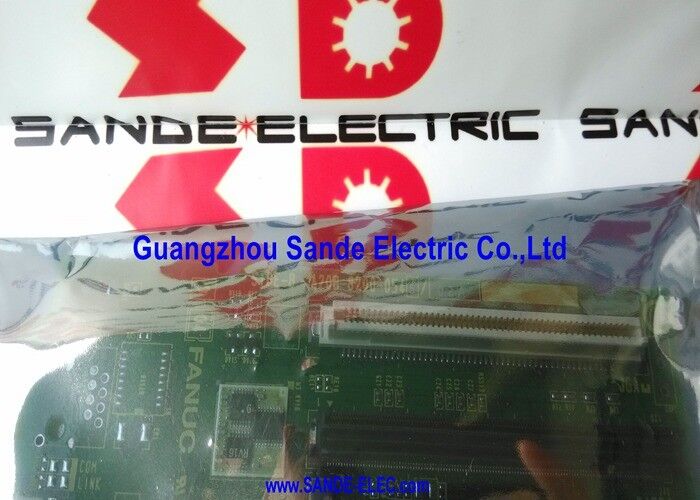

Le tableau de commande Fanuc A20B-8200-0545 A2OB-82OO-O545 A20B82000545

A20B-8200-0545 | FANUC 0i-D PCB principal A5 — 0i Mate-TD / Centre de tour et de tournage / Carte principale / Variante de carte A5

PCB principal 0i-D A5 — La variante du centre de tournage

La plate-forme FANUC série 0i-D utilise plusieurs variantes de types de carte principale — A3, A5 et autres — chacune adaptée à des types de configuration 0i-D spécifiques. La désignation A5 de l'A20B-8200-0545 l'identifie comme la carte principale du0i Mate-TD— la variante de centre de tournage (type T) au sein de la gamme de produits 0i-D Mate (compact).

La désignation « Mate » dans 0i Mate-TD indique qu'il s'agit de la configuration compacte et économique du 0i-D — conçue pour les tours où le nombre total d'axes 0i-D et la capacité d'E/S dépassent les exigences de l'application. La désignation « TD » confirme qu'il s'agit duconfiguration du centre de tournage— la CNC est configurée pour des opérations de type tour (tournage, filetage, rainurage, dressage) plutôt que pour des opérations de centre d'usinage.

L'A20B-8200-0545 est la carte centrale de ce système 0i Mate-TD : le PCB maître qui héberge tous les modules de mémoire, les cartes optionnelles et les processeurs, et auquel toutes les autres cartes CNC se connectent.

Informations clés sur le produit

Fonctions de la carte principale – Ce que contrôle l'A20B-8200-0545

En tant que carte maître de l'unité de contrôle 0i Mate-TD, l'A20B-8200-0545 gère :

Exécution du programme CNC :Le processeur principal lit et exécute les programmes G-code, effectuant les calculs d'interpolation qui convertissent les mouvements du programme en commandes de position d'axe.

Coordination des asservissements :Les commandes d'axe sont envoyées aux servoamplificateurs FSSB via la carte d'axe branchée sur la carte, avec un retour d'information de l'encodeur renvoyé pour chaque cycle d'interpolation.

Commande de broche :Les commandes de vitesse de broche et les signaux de retour sont coordonnés via les interfaces de la carte de broche sur la carte.

Exécution de l'échelle PMC :La logique de séquence de la machine (liquide de refroidissement, système hydraulique, commande du mandrin, contre-pointe, verrouillage des portes) s'exécute sur le processeur PMC de la carte, lisant les entrées d'E/S et écrivant les sorties à chaque cycle de balayage.

Fonctions PC et Ethernet :La fonction PC intégrée et le port Ethernet de la génération 0i-D permettent une DNC et une collecte de données basées sur le réseau — fonctionnalités standard de la plate-forme 0i-D présente sur l'A20B-8200-0545.

Scénarios d'application

Défaillance de la carte principale du tour 0i Mate-TD :Un tour CNC à 2 axes avec une commande 0i Mate-TD ne démarre pas : affichage vide, pas de réponse du servo. Après avoir confirmé l'intégrité de l'alimentation électrique, l'A20B-8200-0545 est identifiée comme étant la carte principale défaillante. L'ajustement du remplacement et la restauration des paramètres sauvegardés rétablissent le tour en production.

Rénovation de centre de tournage :Un ancien centre de tournage 0i Mate-TD subit une remise à neuf de l'unité de commande. L'A20B-8200-0545 est remplacé dans le cadre d'un renouvellement au niveau de la carte aux côtés des modules de mémoire, fournissant ainsi une nouvelle base matérielle pour la prochaine période de production.

FAQ

Q1 : L'A20B-8200-0545 est-il compatible avec la variante 0i Mate-MC (centre d'usinage) ?

Non. Le type de carte A5 est adapté à la configuration du centre de tournage 0i Mate-TD. Le centre d'usinage 0i Mate-MC utilise un type de carte principale différent qui correspond à sa propre configuration de carte d'option et de carte de connexion. L'installation d'une carte principale de centre de tournage A5 dans un système de centre d'usinage entraînera des incompatibilités de configuration matérielle.

Q2 : A20B-8200-0545 nécessite-t-il un contenu de module FROM différent de celui de la carte 0i-D A3 standard ?

Le logiciel système CNC des modules FROM est spécifique à la génération (0i-D) et au type de machine (type T pour centre de tournage). Le contenu FROM du 0i Mate-TD est le logiciel 0i-D de type T. Il s'agit de la même désignation de type T utilisée dans le 0i-TD standard, mais la version spécifique du logiciel et la configuration peuvent différer entre le 0i-TD standard et le 0i Mate-TD. Confirmez que le contenu du module FROM correspond à la spécification 0i Mate-TD pour le modèle de machine spécifique.

Q3 : Quels modules d'option sont installés sur l'A20B-8200-0545 dans une configuration 0i Mate-TD standard ?

Une configuration standard 0i Mate-TD comprend : un module de mémoire FROM/SRAM (logiciel CNC et stockage des paramètres), une carte d'axe (communication servo FSSB pour les axes du tour) et une carte graphique/affichage. Par rapport à la carte 0i-D complète (carte A3), le complément de modules de la variante Mate est plus petit, correspondant à la configuration compacte d'un simple tour à 2 axes. Des cartes d'option supplémentaires pour des fonctions telles que le saut à grande vitesse, l'encodeur de position de broche ou des E/S supplémentaires élargissent la configuration de base.

Q4 : Après avoir remplacé l'A20B-8200-0545, quelle est la première étape avant la mise sous tension ?

Vérifiez que tous les modules de mémoire (FROM/SRAM), la carte d'axe et toutes les autres cartes optionnelles ont été transférés de la carte d'origine vers la carte de remplacement dans leurs emplacements corrects. Un module manquant ou mal placé empêche la CNC de démarrer correctement. Vérifiez également que la batterie SRAM est installée et affiche une tension saine. Si la batterie n'a pas été transférée de l'ancienne carte ou s'il s'agit d'une batterie neuve, prévoyez de restaurer tous les paramètres et programmes à partir de la sauvegarde après la première mise sous tension.

Q5 : A20B-8200-0545 peut-il être programmé par l'utilisateur final ou nécessite-t-il une programmation FANUC ?

Le matériel A20B-8200-0545 ne nécessite pas de programmation en usine FANUC — il s'agit d'une carte passive dont la fonction est définie par les modules FROM (contenant le logiciel système FANUC) et les modules SRAM (contenant les paramètres machine). Les utilisateurs finaux configurent la CNC en définissant les paramètres et en chargeant les programmes PMC ; ils ne programment pas le matériel de la carte lui-même. Si les modules FROM doivent être rechargés avec le logiciel système 0i-D, cela nécessite soit le support d'installation d'origine, soit un fichier de support de service FANUC.
