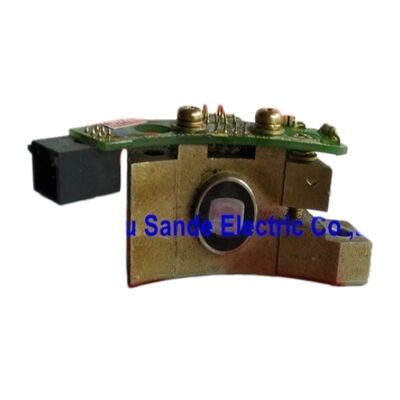

Capteur d'encodeur de moteur de broche FANUC A20B-9000-0300

Capteur optique de type B | Dispositif de rétroaction à 12 broches | Moteurs de broche FANUC AC de première génération | Rétroaction de vitesse et d'orientation de la broche | Code de commande : A290-1003-V320 | Fabriqué au Japon

Le capteur derrière la broche

Avant qu'un centre d'usinage CNC puisse orienter sa broche pour un changement d'outil, avant que la commande ne puisse exécuter un passage de filetage sur un tour, avant que le taraudage rigide ne devienne possible — la position et la vitesse du moteur de broche doivent être signalées à la commande en temps réel. Cette fonction appartient au capteur du moteur de broche. Sur les moteurs de broche FANUC AC de première génération, le composant responsable de cette rétroaction est l'A20B-9000-0300.

Il s'agit d'un capteur optique de type B, conçu et fabriqué par FANUC au Japon spécifiquement pour les variantes de moteurs de broche AC à capuchon noir et rouge qui équipaient des milliers de centres d'usinage CNC, de tours et de machines EDM des années 1980 au début des années 1990. Sa désignation de commande officielle FANUC est A290-1003-V320, bien que le numéro de référence A20B-9000-0300 soit la forme sous laquelle il circule sur le marché de la maintenance et des pièces de rechange CNC.

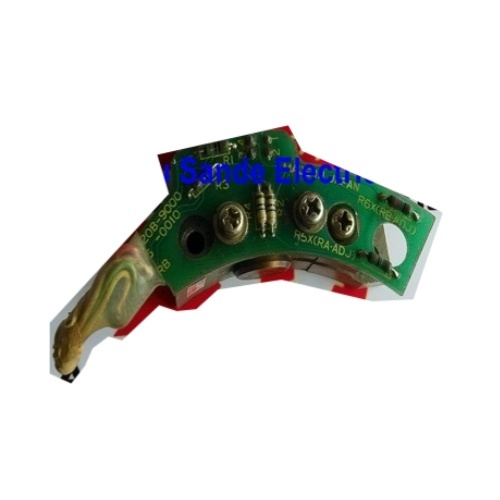

Le capteur est vendu en tant qu'ensemble complet — carte de circuit imprimé du capteur optique avec matériel de montage et, selon le fournisseur, avec ou sans câble de connexion. Il n'y a pas de sous-ensemble à sourcer séparément.

Ce que fait ce capteur à l'intérieur de la machine

Le système d'entraînement de broche FANUC AC dépend d'une rétroaction continue du moteur de broche pour maintenir une vitesse contrôlée, exécuter des arrêts d'orientation et, dans les configurations d'entraînement capables, activer les fonctions de broche à commande de position. L'A20B-9000-0300 est la source physique de cette rétroaction. Monté à l'arrière du corps du moteur de broche, le capteur lit une roue cible sur l'arbre du moteur et génère le train d'impulsions que l'entraînement de broche et la commande CNC utilisent pour calculer le régime de la broche et suivre la position angulaire.

Trois fonctions spécifiques dans le CNC dépendent directement de la présence et du bon fonctionnement de ce capteur :

Régulation de la vitesse de la broche— L'amplificateur de broche utilise la sortie du capteur comme rétroaction de vitesse réelle pour fermer la boucle de vitesse. Sans signal valide, l'entraînement ne peut pas maintenir la vitesse de broche programmée face aux charges de coupe variables, et dans la plupart des configurations, il générera une alarme et inhibera complètement le fonctionnement de la broche.

Orientation de la broche (M19)— La commande d'orientation positionne la broche à une position angulaire fixe pour les changements d'outil automatiques. La boucle de position pour l'orientation est fermée par le capteur de broche. Si le capteur tombe en panne ou perd son intégrité de signal, la broche ne parviendra pas à atteindre la position d'orientation ou tournera en continu sans s'arrêter — un comportement couramment signalé dans les ressources de dépannage FANUC et un indicateur fiable de défaillance du capteur.

Fonctions synchronisées avec la broche— Les cycles de filetage sur les tours, le taraudage rigide sur les centres d'usinage (lorsqu'ils sont pris en charge par la génération d'entraînement), et tout cycle nécessitant que la commande connaisse la position de la broche en temps réel dépendent tous de la sortie d'impulsions du capteur, qui doit être propre, cohérente et précise en phase.

Compatibilité du moteur : Familles de moteurs de broche FANUC AC de première génération

L'A20B-9000-0300 a été conçu pour la première génération de moteurs de broche FANUC AC — les variantes originales à capuchon noir et à capuchon rouge qui ont précédé la série Alpha. Dans la classification DNC Electronics utilisée par les spécialistes FANUC, ces moteurs couvrent les séries 07xx et 10xx (les premiers modèles à capuchon noir) et se poursuivent avec les moteurs des séries S, P et I couvrant les désignations de châssis 072x à 076x, où l'interface du capteur de type B était spécifiée.

Pour les moteurs de broche des séries S et P — les chevaux de bataille des installations de machines-outils des époques FANUC 0, 6, 10, 11 et 15 — l'A20B-9000-0300 est le capteur de type B correct. Si la machine utilise un moteur de broche de la série Alpha ou Alpha i, une famille de capteurs différente est nécessaire.

Contexte du système CNC : Ce qui contrôlait ces moteurs

Les machines où les capteurs A20B-9000-0300 sont le plus fréquemment trouvés reflètent la base installée de machines-outils contrôlées par FANUC de cette période. Les exemples documentés incluent les centres d'usinage verticaux Kitamura MY Center-2B avec des commandes FANUC 11M, les tours CNC Hardinge CHNC et les machines EDM AGIE AGIECUT — une coupe transversale qui illustre à quel point la première plateforme de moteurs de broche FANUC AC a été largement adoptée par les fabricants de machines-outils et les types de machines.

Les commandes CNC FANUC associées à ces moteurs de broche — les séries 0, 3, 6, 10/11/15 — sont elles-mêmes toujours en service sur des machines dans le monde entier. Le capteur de broche est l'un des éléments d'usure de ces machines. Contrairement aux bobinages du moteur ou aux roulements, qui s'usent généralement progressivement, la défaillance du capteur a tendance à être abrupte : un événement de contamination, un impact mécanique, ou simplement une fatigue thermique à long terme des composants optiques et de la carte de circuit imprimé. Lorsque le capteur tombe en panne, la machine s'arrête.

L'A20B-9000-0300 et son frère : A20B-9000-0380

L'A20B-9000-0380 apparaît aux côtés de l'A20B-9000-0300 dans les listes de plusieurs spécialistes des pièces FANUC et est répertorié comme une pièce compatible/connexe. Ce sont tous deux des capteurs de type B pour la gamme de moteurs de broche AC de première génération. Lors de la recherche d'un remplacement, il est conseillé de confirmer la variante exacte du moteur et de vérifier les deux numéros de pièce — le capteur qui a été expédié de l'usine avec le moteur est la référence définitive, et le boîtier arrière ou la plaque signalétique du moteur peuvent identifier directement la désignation d'origine du capteur.

Notes sur l'approvisionnement et l'état

Les capteurs A20B-9000-0300 en stock neuf sont extrêmement rares. La production officielle de FANUC pour cette génération de moteurs de broche a longtemps été arrêtée, et l'offre restante sur le marché provient de trois sources : stock excédentaire d'usine ancien, unités retirées de machines lors de rétrofits ou de mises hors service, et unités reconditionnées par des centres de réparation spécialisés FANUC.

Les spécialistes FANUC réputés ne testent ces capteurs que lorsqu'ils sont soumis avec le moteur de broche complet — les tests de capteur autonomes sans la roue cible et l'arrangement de montage du moteur ne reproduisent pas les conditions de fonctionnement en machine. Lors de l'achat d'une unité de remplacement, une garantie de 90 à 180 jours d'un réparateur spécialisé qui teste avec le moteur installé est la norme réaliste dans ce segment du marché.

Questions fréquemment posées

Q1 : Comment puis-je confirmer que l'A20B-9000-0300 est le capteur correct pour mon moteur de broche FANUC spécifique ?

La méthode la plus fiable est de vérifier le boîtier arrière ou la plaque signalétique du moteur de broche — le numéro de pièce d'origine du capteur est généralement imprimé ou étiqueté sur le corps du moteur près de l'emplacement de montage du capteur. Si la documentation du moteur n'est pas disponible, la désignation de la série du moteur (visible sur la plaque signalétique du moteur sous forme de code modèle dans la plage 072x–076x pour les moteurs des séries S/P/I) confirme la compatibilité du capteur de type B. Si le moteur se trouve dans une machine avec une commande FANUC série 10, 11 ou 15 et utilise un moteur de broche AC à capuchon noir ou rouge, l'A20B-9000-0300 est le candidat principal. L'A20B-9000-0380 connexe doit également être vérifié car il couvre une gamme chevauchante de moteurs de broche AC anciens.

Q2 : Quels symptômes indiquent que le capteur A20B-9000-0300 est défaillant ?

La présentation la plus courante est une défaillance de l'orientation de la broche — la broche commandée à M19 ne parvient pas à s'arrêter à la position cible ou tourne en continu sans atteindre l'arrêt d'orientation. Un deuxième symptôme courant est une alarme de broche sur le CNC au démarrage ou pendant l'accélération, où l'entraînement signale aucun signal de rétroaction de vitesse ou un signal de rétroaction incohérent. Dans certains cas, la régulation de la vitesse de la broche devient erratique avant une défaillance complète — le régime programmé ne peut pas être maintenu face à la charge de coupe. L'une de ces conditions sur un entraînement de broche FANUC AC de première génération justifie une inspection du capteur avant de condamner l'amplificateur ou le moteur.

Q3 : Le capteur peut-il être testé sur établi sans le moteur de broche ?

Des tests significatifs sur établi de ce capteur optique nécessitent la roue cible du moteur (le disque denté ou rainuré que le capteur lit) et un arrangement de montage approprié qui reproduit l'espace capteur-cible spécifié pour le moteur. Les tests autonomes avec une alimentation de laboratoire peuvent confirmer que l'électronique de la carte de circuit imprimé est opérationnelle, mais ne détecteront pas les problèmes de sensibilité à l'écart, la contamination du chemin optique, ou les défauts intermittents qui ne se manifestent que dans les conditions de vibration et thermiques d'une broche en fonctionnement. Les spécialistes FANUC qui proposent des tests de capteur les effectuent correctement avec l'ensemble moteur complet pour cette raison.

Q4 : L'A20B-9000-0300 est-il compatible avec les moteurs de broche FANUC série Alpha ?

Non. Les moteurs de broche des séries Alpha et Alpha i utilisent une famille de capteurs différente — capteurs de type MZ ou CZ avec un montage physique différent, des configurations de connecteurs différentes et des interfaces de signal différentes. L'A20B-9000-0300 est spécifiquement destiné aux moteurs de broche FANUC AC plus anciens des séries S, P et I. L'installation d'un capteur de type B dans un moteur Alpha, ou la tentative d'adapter le câblage, n'est pas une substitution prise en charge ou viable. Si la machine utilise un moteur de broche de la série Alpha, le capteur correct provient de la famille A20B-2002-xxxx ou A20B-2200-xxxx en fonction de la génération du moteur.

Q5 : Quelle est la relation entre l'A20B-9000-0300 et le code de commande A290-1003-V320 ?

Les deux numéros font référence au même composant physique. A290-1003-V320 est le code de commande d'usine FANUC — le numéro utilisé lors de la commande directement via les canaux de distribution FANUC. A20B-9000-0300 est le numéro de référence courant par lequel la pièce est connue dans le secteur de l'après-vente et de la réparation, généralement parce que ce numéro apparaît sur la sérigraphie ou l'étiquette de la carte de circuit imprimé du capteur. Lors de la recherche auprès de fournisseurs d'après-vente, les deux numéros peuvent donner des résultats, et lors de la vérification d'une pièce reçue par rapport à l'original, l'apparition de l'un ou l'autre numéro sur la carte de circuit imprimé confirme la bonne identité.
