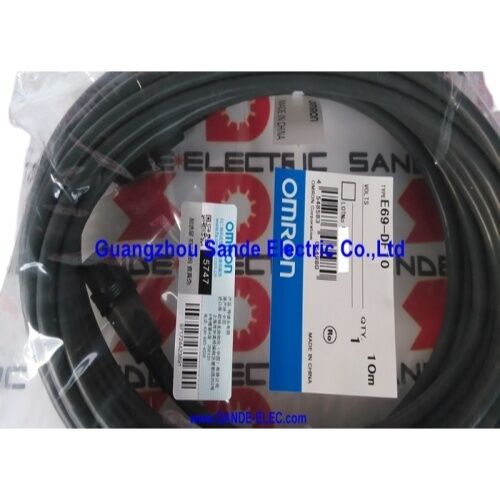

Câble d'extension d'encodeur OMRON E69-DF10

Série E69 | Longueur 10 m | Pour encodeurs E6C2-A / E6C3-A / E6CP / E6F | 12 VDC

Combler le fossé entre l'encodeur et le contrôleur

Les agencements de machines ne coopèrent pas toujours. Lorsqu'un encodeur OMRON est monté sur un arbre, une broche ou un rouleau situé plus loin du contrôleur que le câble pré-câblé standard de l'encodeur ne peut atteindre, le câble d'extension E69-DF10 est la solution conçue. Il étend le chemin du signal de 10 mètres tout en maintenant l'intégrité du signal — pas de soudure, pas d'extensions de câble improvisées, pas de devinettes sur la compatibilité des connecteurs.

Le E69-DF10 appartient à la série d'accessoires E69 d'OMRON, conçue spécifiquement pour fonctionner avec les familles d'encodeurs rotatifs absolus E6C2-A, E6C3-A, E6CP et E6F. Les deux extrémités sont terminées par des connecteurs assortis qui s'accouplent directement avec le connecteur de sortie de l'encodeur d'un côté et le segment de câble suivant ou l'entrée du contrôleur de l'autre, vous offrant une extension propre plug-and-play qui s'intègre dans l'architecture système documentée d'OMRON.

Spécifications en un coup d'œil

La série E69-DF — Connaissez vos options de longueur

La gamme E69-DF couvre trois longueurs standard pour différents scénarios d'installation. Le E69-DF5 (5m) convient aux distances modérées dans les cellules de machines compactes. Le E69-DF10 (ce produit) gère la majorité des configurations standard de machines CNC et de lignes d'automatisation où l'encodeur et le boîtier de commande sont séparés par un cadre de machine, un chemin de conduit de câble ou une enceinte de sécurité. Les E69-DF20 et E69-DF30 sont disponibles pour les longues distances dans les grandes lignes de production ou les systèmes multi-baies.

Choisir la bonne longueur avant l'installation évite la tentation de bobiner l'excès de câble en un faisceau serré près des sources de bruit électrique — une pratique qui peut introduire des interférences dans le signal de l'encodeur par couplage inductif. Utilisez la longueur qui correspond au chemin de câble réel.

Familles d'encodeurs compatibles — Ce qui se connecte

Le E69-DF10 est testé et documenté pour une utilisation avec quatre séries d'encodeurs rotatifs OMRON :

Série E6C2-A — Encodeurs rotatifs absolus de classe de diamètre de boîtier de 50 mm, disponibles en variantes d'arbre de 8 mm. Largement utilisés dans le suivi de position, les contrôleurs de came et les applications de surveillance d'angle sur les machines-outils et les lignes d'emballage.

Série E6C3-A — Encodeurs absolus robustes avec un boîtier de 50 mm de diamètre et un arbre plein de 8 mm, classés IP65 avec roulements étanches. Courants dans les applications proches des fluides de coupe ou des environnements de lavage où le corps de l'encodeur subit des conditions hostiles.

Série E6CP — Encodeurs absolus à usage général avec un boîtier de 50 mm, y compris des variantes spécifiquement conçues pour être utilisées avec le positionneur de came H8PS d'OMRON. Ces encodeurs sortent en code Gray et nécessitent un câble qui transmet correctement les signaux de sortie parallèles multi-bits — ce que fait le E69-DF10.

Série E6F — Encodeurs absolus robustes avec un boîtier de 50 mm et un arbre plein de 10 mm, utilisés dans les applications nécessitant une capacité de charge d'arbre radiale et axiale plus élevée. Disponibles en variantes de sortie incrémentielle et absolue.

Pourquoi ne pas simplement souder le câble existant ?

La question se pose régulièrement lors de la maintenance — en particulier lorsque le câble d'encodeur standard a subi des dommages physiques quelque part sur son parcours. La réponse concerne la qualité du signal et la fiabilité à long terme.

Les encodeurs absolus E6C3-A, E6CP et E6F d'OMRON sortent les données de position en code Gray sur plusieurs conducteurs de signal simultanément. Tout point de soudure introduit une asymétrie de résistance entre les conducteurs, ajoute de la capacité et crée un point d'entrée potentiel pour l'humidité. Sur une machine à cycle élevé où l'encodeur effectue des millions de transitions par quart de travail, même une augmentation marginale du temps de montée/descente du signal à une soudure mal réalisée peut éventuellement causer des erreurs de lecture du code Gray — ce qui, dans un encodeur absolu, signifie que le contrôleur lit silencieusement une mauvaise position sans générer d'alarme immédiate.

Le E69-DF10 préserve l'impédance adaptée et la continuité du blindage du parcours de câble d'origine. C'est la différence entre une réparation qui fonctionne aujourd'hui et une qui fonctionne de manière fiable pendant les prochaines années.

Considérations d'installation

Quelques points à vérifier avant de faire passer le câble :

Éloignez-le des conducteurs d'alimentation.Faites passer le E69-DF10 dans un conduit séparé des câbles d'alimentation moteur, des lignes de sortie d'onduleur et du câblage de solénoïde. Si les chemins doivent se croiser, croisez-les à 90° plutôt que de les faire courir parallèlement.

Utilisez des attaches de câble à intervalles réguliers.Un câble de 10 m qui n'est pas soutenu finira par fatiguer au niveau des corps de connecteur sous son propre poids et les vibrations de la machine. Soutenez tous les 0,5 à 1 m dans les pistes de câbles mobiles, plus souvent si l'installation subit des cycles de flexion continus.

Ne dépassez pas le rayon de courbure nominal.Les courbures serrées compriment le blindage et peuvent fissurer l'isolation des conducteurs avec le temps, en particulier dans les environnements à basse température. Laissez un rayon de courbure généreux aux deux extrémités du connecteur.

Vérifiez le loquet du connecteur aux deux extrémités.Le connecteur côté encodeur s'engage avec un loquet mécanique. Un connecteur qui n'est pas complètement en place produira des défauts de déconnexion intermittents très difficiles à tracer sans testeur de câble.

Questions fréquemment posées

Q1 : Le E69-DF10 peut-il être utilisé avec des encodeurs incrémentiels OMRON comme les séries E6B2 ou E6C2-C ?

Le E69-DF10 est spécifiquement documenté pour les séries d'encodeurs absolus E6C2-A, E6C3-A, E6CP et E6F. Les familles d'encodeurs incrémentiels (E6B2-C, E6C2-C, E6C3-C) utilisent des types de connecteurs et des configurations de câbles différents et ne sont pas compatibles avec la série E69-DF. Consultez le tableau de compatibilité des accessoires E69 d'OMRON pour le modèle de câble d'extension correct lorsque vous travaillez avec des variantes d'encodeurs incrémentiels.

Q2 : Est-il possible de chaîner deux câbles E69-DF10 pour obtenir une longueur de 20 m ?

OMRON ne recommande pas officiellement le chaînage de câbles d'extension, car chaque jonction de connecteur introduit une résistance et une capacité supplémentaires dans le chemin du signal. Pour une longueur de 20 m, utilisez plutôt le E69-DF20 spécialement conçu. Si une option de 20 m n'est pas disponible, consultez la documentation d'OMRON pour la longueur de câble maximale admissible pour le modèle d'encodeur spécifique à étendre, et considérez attentivement l'intégrité du signal avant de continuer.

Q3 : Le E69-DF10 affecte-t-il la résolution ou la précision de l'encodeur ?

Non. Le câble d'extension est une interconnexion passive — il transporte les signaux de sortie de l'encodeur sans modification. La résolution, la précision et le code de sortie (code Gray) restent exactement tels que spécifiés pour l'encodeur lui-même. Cependant, si le parcours du câble traverse un environnement à forte interférence et est mal acheminé à côté des conducteurs d'alimentation, la captation de bruit pourrait causer des erreurs de signal. Un acheminement correct du câble et l'intégrité du blindage sont les facteurs pratiques qui déterminent si les performances nominales de l'encodeur sont maintenues à l'extrémité du contrôleur.

Q4 : Quelle est la tension nominale du E69-DF10, et fonctionnera-t-il avec des encodeurs alimentés en 24 VDC ?

Le E69-DF10 est nominalement de 12 VDC, correspondant à la tension d'alimentation des familles d'encodeurs compatibles E6CP et E6F. Avant d'utiliser ce câble avec un encodeur alimenté à une tension différente, vérifiez la tension nominale de l'encodeur et du câble par rapport à votre installation spécifique. Les encodeurs OMRON de cette famille fonctionnent généralement dans des plages d'alimentation de 12 à 24 VDC selon la variante spécifique — confirmez que la tension nominale du câble correspond à l'alimentation de votre encodeur.

Q5 : Quelle est la différence entre le E69-DF10 et les accessoires de câble OMRON similaires de la série E69 ?

La série E69-DF (DF2, DF5, DF10, DF20, DF30) sont tous des câbles d'extension pour les familles d'encodeurs absolus (E6C2-A, E6C3-A, E6CP, E6F), ne différant que par la longueur. D'autres accessoires E69 remplissent des fonctions différentes : les accouplements (série E69-C) connectent l'arbre de l'encodeur à un arbre de machine ; les brides (série E69-F) fournissent des faces de montage adaptées ; les supports de montage servo (série E69-M) adaptent les encodeurs aux faces d'extrémité des servomoteurs. Le suffixe DF identifie spécifiquement la fonction de câble d'extension dans le catalogue d'accessoires E69.
